SICK Endüstriyel Görüntü İşleme: Kalite Kontrol ve Vision Seçim Rehberi

Endüstriyel görüntü işleme, bir kamerayı üretim hattına yerleştirmekten çok daha kapsamlı bir mühendislik işidir. Parçanın hangi özelliğinin ölçüleceği, 2D kontrastın yeterli olup olmadığı, yükseklik veya hacim bilgisinin gerekip gerekmediği, hareket hızı, görüş alanı, çözülmesi gereken en küçük hata, aydınlatma, optik, tetikleme, veri işleme ve hatalı ürünün nasıl ayrılacağı birlikte tasarlanır. Bu rehber, SICK’in 2D ve 3D makine görüşü portföyünden somut ürün ailelerini kullanarak doğru mimariye giden seçim adımlarını açıklar; verilen teknik değerler yalnız adı geçen ürün ailesi bağlamında değerlendirilmelidir.

Önce “kamera ne görecek?” değil, “hangi karar verilecek?”

Başarılı bir görüş projesi, iyi ve kötü parçayı ayıran ölçülebilir kabul kriteriyle başlar. “Etiketi kontrol et” ifadesi; etiketin varlığını, doğru ürün kodunu, baskı okunabilirliğini, konum toleransını veya renk doğruluğunu anlatabilir. Her biri farklı görüntü kalitesi ve araç gerektirir. Benzer biçimde “ölçüm yap” talebi, dış konturun 2D boyutunu, yüzey yüksekliğini ya da üç boyutlu hacmi hedefleyebilir. Hata kataloğu, kabul sınırı, en küçük hata ölçüsü, değişebilecek ürünler ve çevrim süresi yazılmadan kamera ailesi seçmek, çözümü teknik gereksinim yerine bir donanım varsayımına bağlar.

Numune seti yalnız kusursuz birkaç parçadan oluşmamalıdır. Normal üretim değişkenliğini, farklı tedarik partilerini, izin verilen renk ve yüzey farklarını, sınırda kabul edilen parçaları ve gerçek hataları içermelidir. Parlak metal, saydam ambalaj, koyu kauçuk ve yansıtıcı folyo aynı ışıkta farklı davranır. Görüntü işleme algoritması ancak optik sinyal yeterliyse güvenilir karar üretir. Bu nedenle kamera seçimi ile aydınlatma deneyi paralel yürütülür; yazılımın kötü görüntüyü bütünüyle telafi edeceği varsayılmaz.

2D ve 3D yaklaşımını doğru ayırın

2D görüntü, sahneyi satır ve sütunlardan oluşan yoğunluk ya da renk değerleri olarak ele alır. Kontrastı görünür olan kenar, delik, baskı, kod, renk, pozisyon ve şekil kontrolleri için güçlü ve çoğu zaman ekonomik bir çözümdür. Parça kameraya olan uzaklığı değiştiğinde perspektif veya ölçek değişiyorsa, telecentrik optik, mekanik kılavuz veya kalibrasyon gerekebilir. Hatanın yalnız yükseklik farkıyla ortaya çıktığı, aynı renkteki nesnelerin ayrılması gerektiği ya da hacim ve düzlemsellik ölçüleceği durumda 3D veri daha uygun olabilir.

3D tek bir teknoloji değildir. Lazer üçgenleme tabanlı çizgi profil kameraları, hareket eden nesnenin üzerinden ardışık profiller alarak yoğun bir yükseklik haritası oluşturur. Profil sıklığı, bant hızı ve enkoder ilişkisi ölçümün hareket doğrultusundaki örneklemesini belirler. Time-of-flight tabanlı snapshot kamera ise sahnenin tamamına ait uzaklık ve yoğunluk verisini tek kare düzeninde üretir; robotik, lojistik, hacim, konum ve çevre algısı gibi görevlerde değerlendirilebilir. Çizgi profilin mikrometre düzeyindeki ayrıntı potansiyeli ile snapshot kameranın geniş sahne algısı aynı ihtiyaç için tasarlanmış özellikler değildir.

Üç mimarinin karar tablosu

Bu tablo ön eleme içindir. Örneğin bir etiketin hem doğru renkte hem de kabartma yüksekliğinde olması gerekiyorsa iki veri türü gerekebilir. Parçanın yüzeyi kamera altında döndürülmeden bütünüyle görülemiyorsa birden fazla kamera veya mekanik manipülasyon gerekebilir. Görüş alanını büyütmek kurulum kolaylığı sağlarken, aynı sensör çözünürlüğünde nesne başına düşen piksel sayısını azaltır. Her karar, en küçük hata üzerinde yapılmış gerçek görüntü ve çevrim testiyle doğrulanmalıdır.

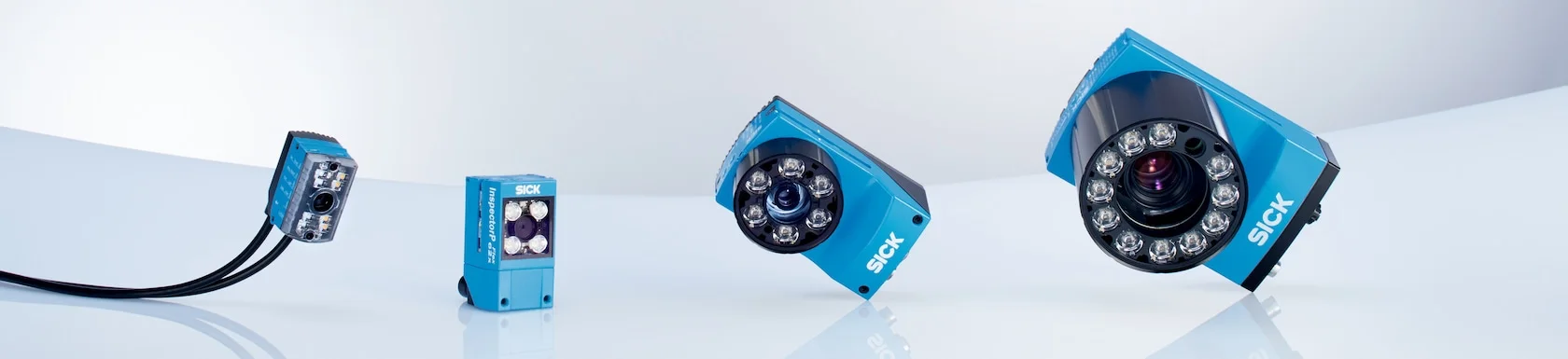

Kompakt 2D kontrol için InspectorP61x

InspectorP61x, SICK’in güncel sayfasında küçük parçaların, montajların ve bitmiş ürünlerin hat içi kontrolüne yönelik ultra kompakt bir 2D görüş sensörü olarak tanımlanır. Küçük gövdesi dar kurulum alanlarına ve robot uç efektörüne montaja yardımcı olur. Entegre optik ile aydınlatmanın parlaklık, renk ve biçim açısından ayarlanabilmesi, ilk görüntünün ilave bileşen olmadan oluşturulmasını kolaylaştırır. Ailede monokrom ve renkli görüntü seçenekleri, NIR seçeneği ve sıvı lensli/IP65 korumalı varyantlar bulunur; tam donanım seçeneği uygulamaya göre belirlenir.

Ürünle sunulan SICK Nova Quality Inspection araçları, web arayüzü üzerinden kural tabanlı kontrollerin yapılandırılmasına olanak verir. Renk sınıflandırma, parça varlığı, yön, detay, ölçü, konum veya baskı kontrolü gibi işler için önce deterministik kriterler denenebilir. İsteğe bağlı Intelligent Inspection araçları, örneklerle öğretmenin daha uygun olduğu sınıflandırma veya anomali görevlerine katkı sağlayabilir. Yapay zekâ seçeneği, kabul kriteri ve doğrulama ihtiyacını ortadan kaldırmaz; eğitim verisinin üretim çeşitliliğini temsil etmesi ve yanlış kabul/yanlış ret sonuçlarının ayrı bir test setiyle ölçülmesi gerekir.

Bir 2D uygulamada görüş alanı ve en küçük detay arasında piksel bütçesi kurulmalıdır. Örneğin bütün tepsiyi görmek amacıyla kamera uzaklaştırıldığında, küçük bir çizik birkaç piksele düşebilir ve güvenilir ayrım yapılamayabilir. Optik odak, alan derinliği ve çalışma mesafesi mekanik toleranslarla birlikte seçilir. Hareketli parçanın bulanıklaşmaması için pozlama süresi kısaltıldığında daha fazla ışık gerekebilir. Entegre ışık yeterli değilse harici arka ışık, kubbe, çubuk veya koaksiyel aydınlatma gibi düzenler numune üzerinde denenmelidir.

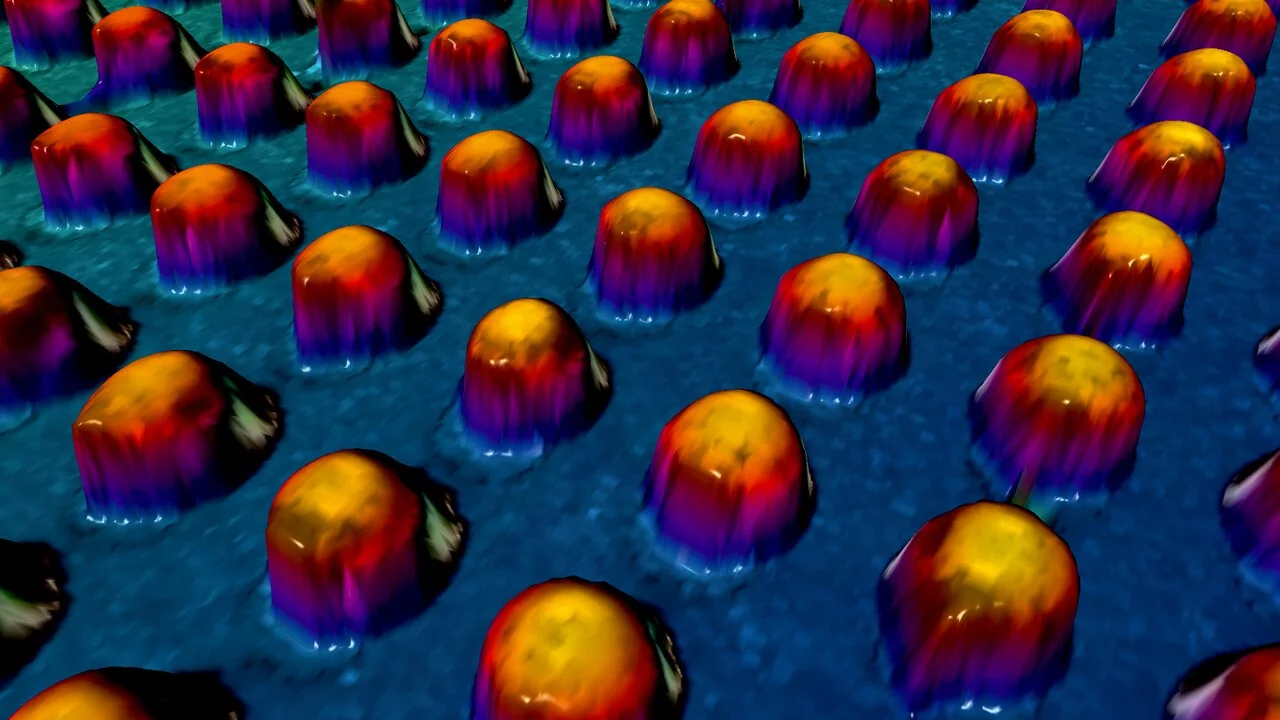

Yüksek hızlı 3D profil için Ruler3000

Ruler3000, fabrika kalibrasyonlu lazer üçgenleme tabanlı 3D profil kamera ailesidir. SICK’in güncel aile sayfası, belirli azaltılmış ilgi alanı koşullarında 46 kHz’e kadar 3D profil hızını ve profil başına 3200 veri noktasına kadar seçenekleri belirtir. Aile içindeki uygun varyantlarda 0,8 µm’ye kadar yükseklik değeri sunulur; bu sayı bütün görüş alanlarının ve bütün modellerin ortak performansı değildir. Portföyde yaklaşık 27 mm’den 1,7 m’ye uzanan farklı görüş alanı genişlikleri bulunması, elektronik ayrıntısından daha büyük malzemelere kadar farklı ölçekleri kapsar.

Kamera lazeri, optiği ve kalibrasyonu tanımlı bir gövdede toplar. GigE Vision ve GenICam uyumu, standartlaştırılmış yazılım entegrasyonuna yardımcı olur; üretici ayrıca Stream Setup ve GenIStream bileşenlerini sunar. IP65/IP67 endüstriyel gövde beyanı aile özetinde yer alır. Kırmızı veya mavi lazer ve lazer sınıfı 2 ya da 3R seçenekleri, malzeme ve hız gereksinimiyle birlikte değerlendirilmelidir. Lazer sınıfı, mekanik koruma, erişim, etiketleme ve risk azaltma önlemlerini doğrudan etkilediği için yalnız görüntü kalitesi tercihi olarak ele alınamaz.

Çizgi profil uygulamasında kamera nesnenin tek bir kesitini görür; üç boyutlu yüzey, nesne veya kameranın kontrollü hareketiyle oluşur. Enkoder bilgisi yoksa bant hızındaki değişim hareket yönündeki ölçeği bozabilir. Tetik sensörünün konumu, ilk ve son profilin doğru yerde alınmasını; profil aralığı ise en küçük kusurun kaçırılmamasını sağlar. Parlak ve koyu bölgelerin aynı sahnede bulunması pozlama dinamiğini zorlayabilir. Ruler3000 ailesindeki çift pozlama ve ilgili işleme seçenekleri bu tip sahneler için değerlendirilebilir, ancak gerçek malzemeyle ölçüm testi yapılmalıdır.

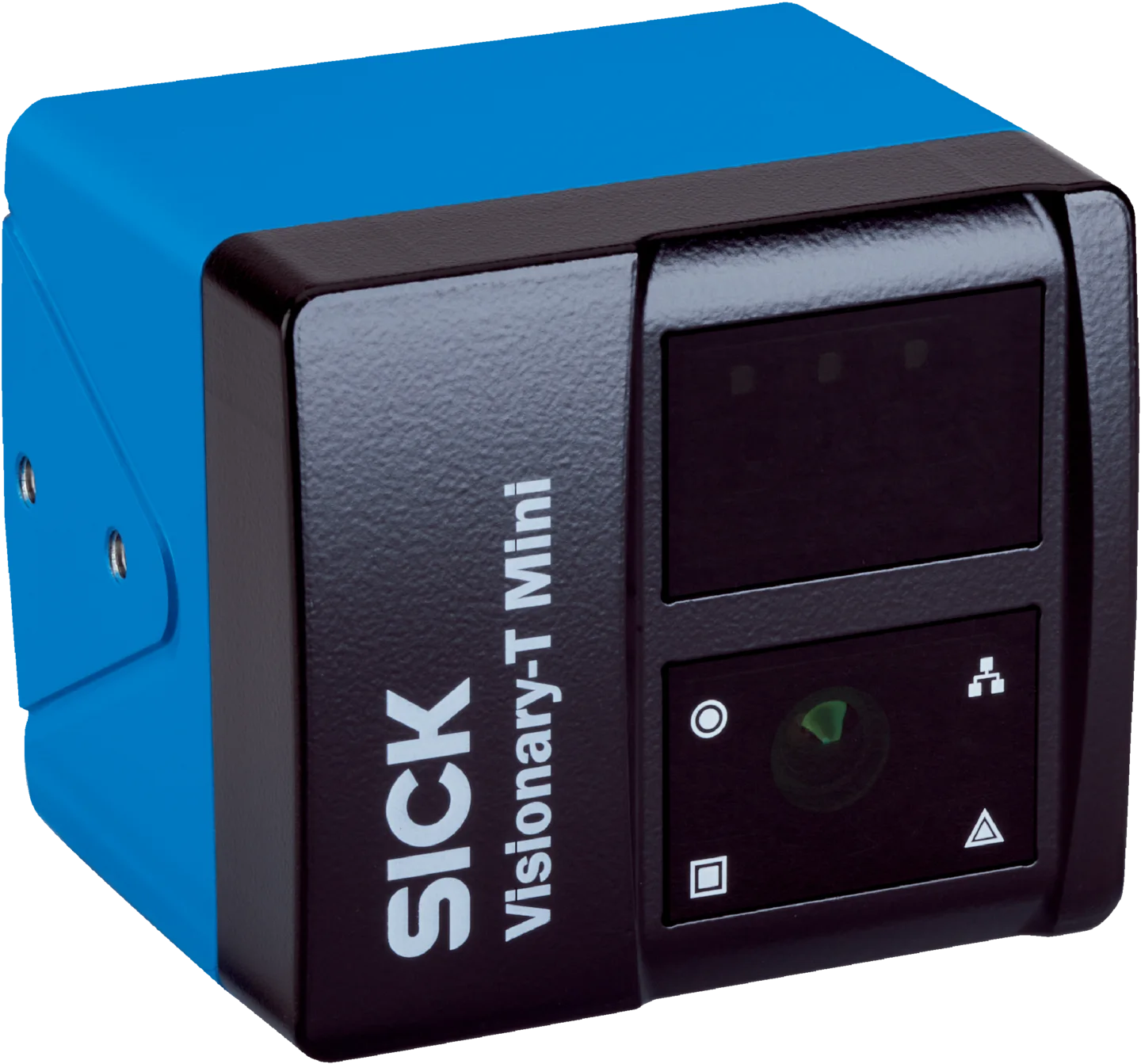

Sahne derinliği için Visionary-T Mini

Visionary-T Mini, time-of-flight teknolojisi kullanan kompakt bir 3D snapshot kamera ailesidir. Her piksel için uzaklık ve yoğunluk verisi üretir; bu nedenle konveyörde doluluk, paket veya palet boyutu, robotik konumlama, endüstriyel araç çevresi ve nesne varlığı gibi geniş sahne görevlerinde değerlendirilebilir. SICK’in güncel aile sayfasında tam çözünürlükte 512 × 424 piksel ve saniyede 30 adede kadar 3D görüntü, −10 °C ile +50 °C sıcaklık aralığı, IP65/IP67 koruma ve endüstriyel Gigabit Ethernet üzerinden 3D veri aktarımı belirtilir.

Ailede CX ve AP yaklaşımı ayrılır. CX varyantı dış değerlendirme için veriye hızlı erişim sunarken, AP varyantı SICK AppSpace tabanında uygulamaların kameraya yüklenmesine ve verinin cihaz üzerinde işlenmesine olanak verir. Değerlendirmenin kamerada mı, endüstriyel PC’de mi yapılacağı; ağ bant genişliği, gecikme, bakım, yazılım sorumluluğu ve istenen çıktı türüne göre seçilmelidir. PLC’ye yalnız “geçti/kaldı” sonucu gönderilecek bir kontrol ile sürekli nokta bulutu kullanan robot uygulamasının mimarisi aynı değildir.

Time-of-flight performansı hedefin yansıtıcılığından, ortam ışığından, çalışma mesafesinden, görüş açısı ve kenar karışımından etkilenebilir. Parlak metal, siyah yüzey, çok ince nesne veya birbirini örten katmanlar gerçek numuneyle sınanmalıdır. Birden fazla kamera kullanılacaksa kapsama, kör alan, ortak koordinat sistemi ve veri birleştirme yöntemi tasarlanır. Katalogdaki en yüksek kare hızı, seçilen veri filtresi ve haberleşme düzeninde uygulamanın net sonuç süresinin aynı olduğu anlamına gelmez.

Aydınlatma, optik ve mekanik tasarım

2D görüntü kalitesinde ışığın geliş yönü çoğu kez kameradan daha belirleyicidir. Arka ışık dış konturu ve deliği belirginleştirir; düşük açılı karanlık alan ışığı yüzey kabartısını öne çıkarabilir; kubbe veya dağınık ışık parlak parçadaki sert yansımayı azaltabilir. Rengin denetlendiği bir uygulamada ışık spektrumu ve kamera renk seçeneği sabitlenmelidir. Polarizasyon, filtre ve muhafaza camı gibi bileşenler yararlı olabilir, fakat ışık kaybı ve bakım ihtiyacı da hesaba katılır. Ortam aydınlatmasının vardiya boyunca değiştiği yerde kontrolsüz gün ışığı maskelenmelidir.

Kamera braketi, görüntü koordinat sisteminin mekanik referansıdır. Titreşim, eğilme veya servis sonrası farklı açıyla geri takma ölçümü bozar. Rijit ve ayarlanabilir bir montaj tasarlanmalı; odak ve açıklık ayarı kilitlenmeli; lens ya da koruyucu pencerenin temizlenebilmesi için erişim bırakılmalıdır. Kamera ile parça arasındaki mesafe toleransı alan derinliği içinde tutulur. 3D lazer sisteminde kamera ve lazer geometrisinin görüşü kapanmamalı; 3D snapshot sisteminde çevredeki yapıların oluşturduğu kör bölgeler CAD yerleşimi ve fiziksel sahne testiyle incelenmelidir.

Yazılım, reçete ve hat entegrasyonu

Görüntü algoritması tek bir eşik değerinden ibaret değildir. Ön işleme, ilgi alanı, referans bulma, ölçüm araçları, sınıflandırma ve karar mantığı izlenebilir bir reçete hâlinde tutulmalıdır. Ürün değişiminde hangi reçetenin yükleneceği PLC ile kameranın karşılıklı doğrulamasıyla güvenceye alınabilir. Reçete adı, sürüm, kamera yazılımı ve kabul kriteri değişiklik yönetimine bağlanır. Yetkisiz parametre değişimini sınırlamak ve çalışan ayarın yedeğini almak, bir görüş sisteminin sürdürülebilirliği açısından ilk kurulum kadar önemlidir.

Tetikleme ile fiziksel ayırma noktası arasında zaman ve parça takibi gerekir. Kamera görüntüyü aldığında parça bant üzerinde ilerlemeye devam eder; değerlendirme süresi, PLC çevrimi, ağ gecikmesi ve ejektör tepki süresi toplam gecikmeyi oluşturur. Birden fazla parça arka arkaya gidiyorsa sonuçların doğru parçayla eşlenmesi zorunludur. “No read”, görüntü yok, pozlama hatası veya ağ kesintisi gibi belirsiz durumların iyi ürün kabul edilmesi yerine kontrollü bir hata davranışı tanımlanmalıdır. Hatalı görüntülerin ve karar metriklerinin saklanması kök neden analizini kolaylaştırır.

Yapay zekâ ne zaman anlamlıdır?

Kural tabanlı ölçüm, bilinen bir çap veya konum toleransını açık ve denetlenebilir biçimde kontrol eder. Kusurun şekli değişken, normal ürün görünümü geniş veya elle kural yazmak güç olduğunda örnek tabanlı yapay zekâ araçları anlamlı olabilir. InspectorP61x için sunulan Intelligent Inspection ve SICK Nova ekosistemi, sınıflandırma ve anomali gibi görevlerde bu yaklaşımı destekler. Ancak eğitim görseli sayısı tek başına kalite göstergesi değildir. Her sınıfın üretim değişkenliği, nadir kusurlar, arka plan, aydınlatma ve farklı vardiyalar temsil edilmelidir.

Doğrulama kümesi eğitimden ayrılır; yanlış ret ve yanlış kabul oranları iş etkisine göre değerlendirilir. Model güven puanı, sınırda durumların otomatik kabulü yerine yeniden inceleme akışına bağlanabilir. Yeni ambalaj, tedarikçi veya yüzey değişikliği olduğunda model performansı tekrar ölçülür. Mümkün olduğunda yapay zekâ sonucu ölçü, kod veya konum gibi kural tabanlı araçlarla birleştirilir. Böylece öğrenilmiş özellik ile bilinen teknik şart aynı karar içinde izlenebilir olur.

Teklif ve fizibilite için gerekli veri paketi

• Kontrol edilecek her özelliğin kabul/ret tanımı ve mümkünse ölçülebilir toleransı
• İyi, hatalı ve sınırda numuneler; farklı parti, renk, yüzey ve vardiya değişkenliği
• Parça ölçüsü, görüş yönü, en küçük hata, kamera mesafesi ve kullanılabilir montaj hacmi
• Hat hızı, çevrim süresi, parça aralığı, dur-kalk veya sürekli hareket ve tetikleme kaynağı
• 2D renk/monokrom, 3D profil veya 3D snapshot veri ihtiyacı ve istenen ölçüm çıktısı
• Ortam ışığı, parlaklık, kir, toz, yıkama, sıcaklık, titreşim ve muhafaza gereksinimi
• PLC/ağ protokolü, sonuç bitleri, reçete yönetimi, kayıt saklama ve üst sistem bağlantısı
• Hatalı ürün ayırma mantığı, belirsiz sonucun davranışı ve gereken izlenebilirlik süresi

Fizibilite çıktısı yalnız “görüldü” ifadesi olmamalıdır. Kullanılan numuneler, kamera/optik/ışık düzeni, çalışma mesafesi, pozlama, görüş alanı, ölçüm tekrarlanabilirliği, çevrim süresi ve hata matrisi belgelenmelidir. Seri makineye geçerken laboratuvar düzeni mekanik çizime ve parça listesine dönüştürülür. Böylece başarılı demonstrasyon, yeniden üretilebilir bir endüstriyel çözüme dönüşür.

Devreye alma kabulü ve yaşam döngüsü

Kurulum kabulünde ölçüm sistemi analizi yaklaşımıyla aynı parçanın tekrarları, farklı parçalar, operatör ve vardiya koşulları incelenir. Görüş sistemi sonucu referans ölçüm veya onaylı numune sınıfıyla karşılaştırılır. Minimum ve maksimum hat hızında tetik kaçırma, görüntü bulanıklığı ve sonuç gecikmesi denenir. Ağ kesintisi, yanlış reçete ve kamera kirlenmesi gibi hata durumları simüle edilir. Kabul edilen parametreler yedeklenir ve değişiklik yetkisi tanımlanır.

Bakım planı; optik pencere temizliği, aydınlatma kontrolü, braket sıkılığı, görüntü odak/kontrast trendi ve hatalı karar örneklerinin periyodik incelemesini içerir. Aydınlatma yaşlanması veya ürün yüzeyi değişimi yavaş ilerlediği için yalnız sistem alarmına güvenmek yeterli olmayabilir. Referans numune veya izleme metrikleriyle görüntü kalitesinin eğilimi takip edilir. Bu disiplin, kamera yatırımını tek seferlik bir kontrol istasyonu yerine doğrulanabilir bir kalite veri kaynağına dönüştürür.
