Advanced Factory Automation yaklaşımı; kontrolör, dağıtık giriş/çıkış, hareket, operatör arayüzü ve endüstriyel haberleşmeyi ayrı satın alma kalemleri olarak değil, aynı üretim hedefinin katmanları olarak ele alır. SIMATIC otomasyon ailesi ile SIMATIC NET haberleşme bileşenleri bu yapıda kontrol, veri taşıma ve teşhis sürekliliğini birlikte kurmaya yardımcı olur. Doğru çözüm ise yalnız bir PLC veya Ethernet anahtarı seçmekten ibaret değildir: çevrim gereksinimi, topoloji, kullanılabilirlik, güvenlik, bakım yöntemi ve yaşam döngüsü daha teklif aşamasında aynı mimaride tanımlanmalıdır.
Advanced Factory Automation neyi ifade eder?
İleri fabrika otomasyonu, daha fazla cihaz eklemekten önce üretim davranışını ölçülebilir hâle getirmeyi amaçlar. Kontrol sisteminin beklenen çevrimde çalışması, hat bölümlerinin bağımsız devreye alınabilmesi, arızanın doğru noktada tanımlanması ve ürün değişimlerinin kontrollü biçimde yönetilmesi aynı derecede önemlidir. Bu nedenle mimari; merkezi veya dağıtık kontrol kararından başlayarak ağ bölümleri, I/O yerleşimi, sürücü senkronizasyonu, HMI alarmları ve üst sistem veri akışına kadar birlikte değerlendirilir.
Siemens’in güncel SIMATIC sayfası; S7 kontrolörleri, ET 200 çevre birimleri ve TIA Portal mühendislik araçlarını bütünleşik otomasyon yaklaşımının temel parçaları olarak konumlandırır. SIMATIC NET adı ise bu yapının endüstriyel haberleşme tarafını kapsayan bir şemsiye olarak düşünülmelidir. PROFINET, endüstriyel Ethernet, SCALANCE ağ bileşenleri, kablolu veya kablosuz erişim ve teşhis araçları farklı görevleri yerine getirir. Dolayısıyla “SIMATIC NET kullanıyoruz” ifadesi tek başına port, protokol, performans veya güvenlik şartnamesi değildir.
Kontrol katmanı: SIMATIC S7-1500 ile performansı göreve göre seçmek

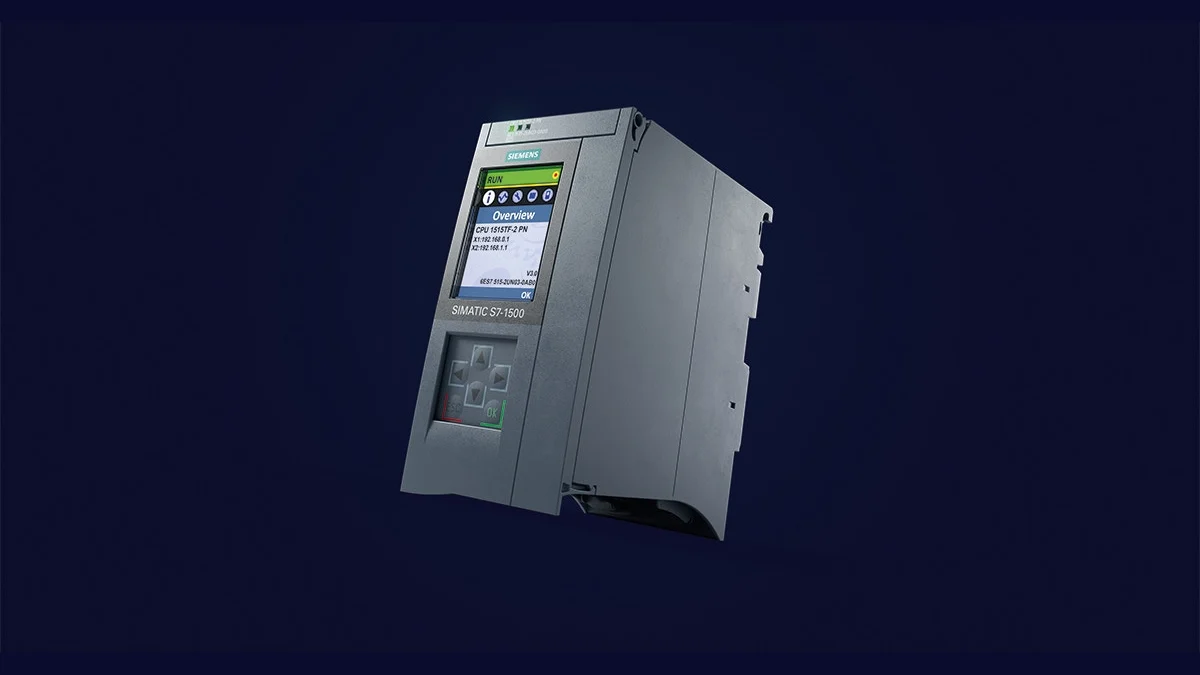

SIMATIC S7-1500, Siemens’in karmaşık makine ve tesis görevleri için sunduğu yüksek performanslı donanım PLC ailesidir. Güncel ürün sayfası TIA Portal ile bütünleşik yapılandırma, programlama, teşhis ve bakım iş akışını; ayrıca PROFINET, endüstriyel Ethernet ve OPC UA üzerinden haberleşme seçeneklerini öne çıkarır. Ancak aile adı bütün işlemcilerin aynı bellek, arayüz veya teknoloji işlevini sunduğu anlamına gelmez. Program büyüklüğü, veri alanı, çevrim yükü, haberleşme bağlantıları ve gelecekteki genişleme payı tam CPU varyantı üzerinden hesaplanmalıdır.
Standart kontrol görevleri için genel amaçlı CPU, yoğun eksen ve kinematik uygulamaları için teknoloji CPU’su (T-CPU), aynı donanımda emniyet programı gerektiğinde F veya TF varyantları değerlendirilebilir. Hareket kontrolünün yazılım nesneleriyle bütünleşmesi mühendisliği sadeleştirebilir; fakat mekanik çevrim, enkoder çözünürlüğü, sürücü telegramı ve PROFINET IRT gereksinimi ayrıca doğrulanır. Emniyet işlevi bulunan bir CPU seçmek de makinenin otomatik olarak güvenli olduğu anlamına gelmez. Risk değerlendirmesi, güvenlik fonksiyonu mimarisi, tepki süresi ve doğrulama dosyası yine proje sorumluluğundadır.
Kontrolör boyutlandırmasında yalnız I/O sayısı neden yetmez?
Aynı dijital I/O sayısına sahip iki makine tamamen farklı işlem yükü oluşturabilir. Bir hatta reçete yönetimi, izlenebilirlik, seri haberleşme ve yüzlerce alarm varken diğerinde birkaç basit sekans bulunabilir. CPU yük hesabına hızlı kesmeler, teknoloji nesneleri, emniyet programı, haberleşme veri blokları, web veya OPC UA erişimi ve HMI istemcileri dâhil edilmelidir. Normal üretim çevrimi kadar, bütün cihazların yeniden bağlandığı ilk enerjilenme anı ve teşhis fırtınası da test senaryosuna alınmalıdır.
Kaynak kullanımının sürekli üst sınıra yakın tutulması gelecekteki yazılım değişikliklerini zorlaştırır. Tasarımda bellek ve işlem zamanı payı bırakılmalı, kabul sırasında çevrim süresi dağılımı ile en yüksek yük kaydedilmelidir. Bu kayıt daha sonra yapılan revizyonların etkisini ölçmek için başlangıç değeri olur. Böylece “program hâlâ çalışıyor” yerine, değişikliğin deterministik davranışı bozup bozmadığı somut verilerle değerlendirilir.
Dağıtık saha katmanı: SIMATIC ET 200SP

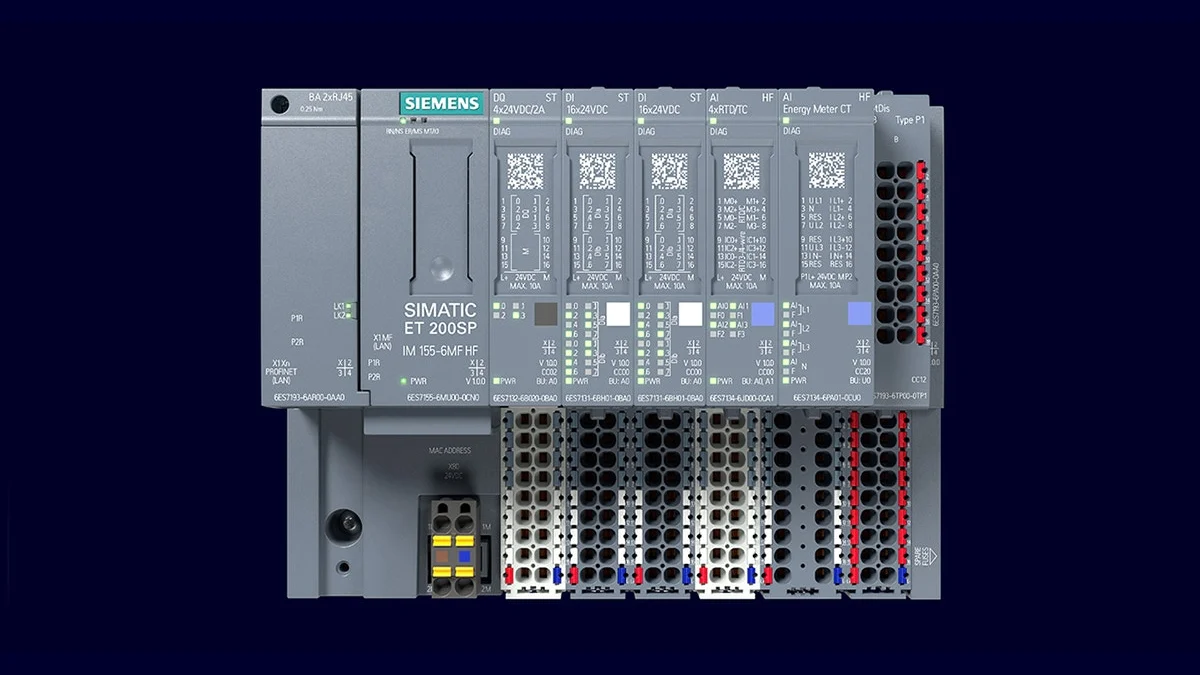

SIMATIC ET 200SP, pano içi kullanıma yönelik kompakt ve modüler bir dağıtık I/O sistemidir. Siemens’in güncel sayfası; küçük kontrol kutularına uygun yerleşimi, geniş modül ekosistemini, kapsamlı teşhisi, genişletilebilir yapıyı ve seçilen bileşenlere bağlı olarak birden fazla modülü çalışma sürerken değiştirme olanaklarını vurgular. Dijital ve analog I/O, teknoloji, haberleşme, emniyet ve motor yol verme gibi görevlerin aynı istasyon yaklaşımında ele alınabilmesi panel alanı ile saha kablolamasını düzenlemeye yardımcı olur.
İstasyonun doğru tasarımı modül listesinden önce saha sınırını belirlemekle başlar. Uzak I/O hangi makine bölümüne hizmet edecek, o bölümün enerjisi nasıl kesilecek, bakım personeli hangi panoya erişecek ve ağ kesintisinde çıkışların güvenli durumu ne olacak? Bu sorular cevaplanmadan yalnız kanal sayısına göre yapılan yerleşim, kısa kablo kazancı sağlasa bile işletmede geniş bir duruş alanı yaratabilir. Güç grupları, potansiyel ayırma, yedek kanal ve terminal etiketleme de istasyon planının parçasıdır.
ET 200SP istasyonunda teklif satırında görünmeyen kararlar
- Arayüz ve protokol: İstenen PROFINET işlevleri, ağ yedekliliği, performans sınıfı ve sistem genişliği tam arayüz modülüyle eşleştirilir.
- BaseUnit ve potansiyel grubu: Terminal tipi, yeni grup başlangıcı, AUX dağıtımı ve renk kodu elektrik şemasıyla uyumlu seçilir.
- Modül yeteneği: Kanal sayısı kadar giriş elektriği, çıkış akımı, analog çözünürlük, teşhis ve emniyet sınıfı kontrol edilir.
- Isıl yerleşim: Yatay veya dikey montaj koşulu, çevre sıcaklığı, aralıklar ve yük azaltma değerleri güncel el kitabından okunur.
- Bakım stratejisi: Çalışırken değiştirme, otomatik parametre yükleme ve yedek parça işlemi seçilen istasyonun desteklediği işlevlere göre sınanır.
SIMATIC NET ve PROFINET: kabloyu değil iletişim hizmetini tasarlamak
PROFINET, Ethernet tabanlı otomasyon haberleşmesini kontrolör, dağıtık I/O, sürücü ve diğer saha cihazları arasında kurar. Aynı fiziksel ortamda çevrimsel proses verisi, standart TCP/IP iletişimi ve teşhis trafiği bulunabilir. Bu ortaklık “her Ethernet ağı PROFINET için yeterlidir” sonucuna götürmemelidir. Cihaz rolü, gerçek zaman sınıfı, güncelleme zamanı, hat derinliği, kablo ve konnektör sınıfı, elektromanyetik ortam ile ağ yükü proje özelinde belirlenir.
Standart hareket veya I/O görevlerinde PROFINET RT yeterli olabilirken, yüksek hassasiyetli senkron hareket için IRT gerekebilir. Bu karar kontrolör, sürücü, anahtar ve topoloji boyunca tutarlı olmalıdır. Benzer biçimde MRP halka yedekliliği bir kablo kopmasına karşı erişilebilirliği artırabilir; fakat bütün cihazların uygun rol ve ayarlarla aynı halka alanında yapılandırılması gerekir. Yeniden yapılanma süresi üretimin izin verdiği duruş penceresiyle karşılaştırılmadan “yedekli ağ” ifadesi kabul kriteri sayılamaz.
SCALANCE X-200 ile yönetilebilir makine ağı

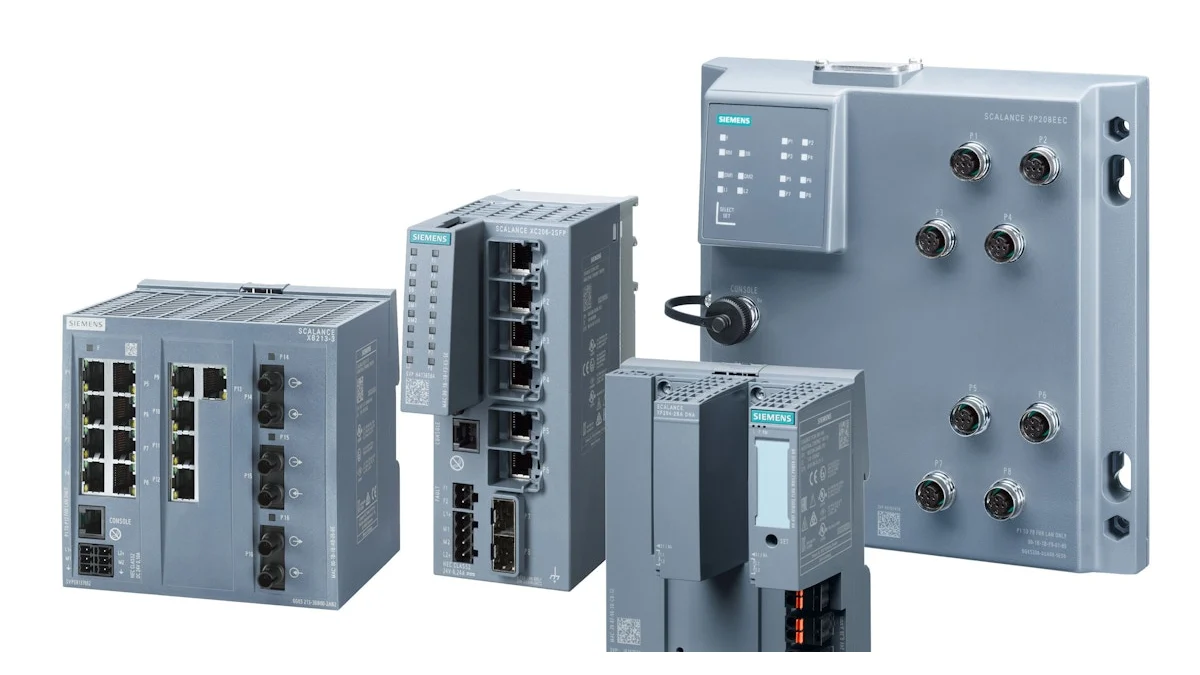

SCALANCE X ailesi, endüstriyel Ethernet ağları için anahtarlama, yönlendirme, güvenlik ve kablosuz haberleşme seçeneklerini kapsar. X-200 ürün grubu; makine seviyesinden birbirine bağlı tesis bölümlerine uzanan uygulamalarda yönetilebilir ağ işlevleri, endüstriyel tasarım ve teşhis seçenekleri sunar. Aile içindeki cihazların port sayısı, bakır veya fiber bağlantısı, Gigabit desteği, PoE, koruma sınıfı ve PROFINET uygunluğu değişebilir. Bu nedenle görsel olarak benzer iki anahtarın aynı topoloji görevini karşılayacağı varsayılmamalıdır.
Yönetilebilir anahtarın değeri yalnız VLAN tanımlayabilmesinde değildir. Port durumu, komşuluk bilgisi, hata sayaçları, port aynalama, halka yönetimi ve merkezi ağ izleme seçenekleri arıza çözüm süresini kısaltabilir. Bunun için cihaz adları, port açıklamaları, IP planı, VLAN matrisi ve alarm hedefleri proje standardında tanımlanmalıdır. Fabrika kabulünde bir kablo sökülerek halka davranışı, yanlış porta bağlantı, yayın trafiği ve güç kaybı senaryoları gözlenmelidir.
Mimari ihtiyacı hangi bileşen karşılar?
| Proje ihtiyacı | Öncelikli katman | Teklifte doğrulanacak konu |
|---|---|---|
| Karmaşık sekans ve yoğun veri işleme | SIMATIC S7-1500 kontrolör | İşlem yükü, bellek, arayüz, OPC UA kapsamı ve büyüme payı |
| Senkron eksenler veya kinematik | S7-1500 teknoloji CPU’su ve PROFINET | Teknoloji nesneleri, sürücü telegramı, IRT ve mekanik çevrim |
| Pano yakınında yoğun saha sinyali | SIMATIC ET 200SP | Arayüz modülü, kanal tipi, güç grubu, sıcaklık ve yedek kanal |
| Teşhis edilebilir hücre veya hat ağı | SCALANCE yönetilebilir anahtar | Port ortamı, hız, VLAN, MRP rolü, izleme ve ortam koşulları |
| İlk devreye almada topoloji ve I/O testi | PRONETA ve TIA Portal araçları | Desteklenen cihazlar, referans topoloji, test kaydı ve sürüm |
| OT ile üst sistem arasında kontrollü veri | Ağ bölümlendirme ve uygun arayüz | Veri sahibi, protokol, sertifika, güvenlik duvarı ve erişim yetkisi |
TIA Portal ile ortak mühendislik, otomatik olarak ortak standart değildir
SIMATIC STEP 7, TIA Portal içinde kontrolörlerin yapılandırılması, programlanması, test edilmesi ve teşhis edilmesi için kullanılır. Donanım kataloğu, ağ görünümü, PLC yazılımı ve çevrim içi teşhisin aynı ortamda bulunması proje bütünlüğünü destekler. Yine de her mühendisin farklı adlandırma, alarm veya blok yapısı kullanması hâlinde ortak araç tek başına standartlaşma sağlamaz. Şirket kütüphanesi, sürüm politikası, kod inceleme ölçütü ve cihaz adlandırma şablonu ayrıca oluşturulmalıdır.
Yeniden kullanılabilir bloklar, teknoloji nesnesi şablonları ve HMI yüzleri makine serilerinde hız kazandırır. Kütüphane elemanının sürümü, bağımlılıkları ve test sonucu görünür olmalıdır. Çevrim içi yapılan geçici değişiklikler proje arşivine geri alınmadığında, sahadaki çalışan sürüm ile kaynak dosya ayrışır. Teslimatta derlenebilir proje, donanım yapılandırması, cihaz yazılımı listesi, parola ve sertifika teslim yöntemi ile geri yükleme testi birlikte tamamlanmalıdır.
Devreye alma: PRONETA, sistem teşhisi ve kabul kaydı
Siemens’in PRONETA aracı, PROFINET ağını tarayarak topolojiyi görünür kılabilir, cihaz adres parametrelerinin atanmasına yardımcı olabilir ve desteklenen dağıtık I/O sistemlerinde PLC olmadan test olanağı sunabilir. Basic ve Professional sürümlerinin yetenekleri farklıdır; gerekli özellik lisans ve güncel uyumluluk listesi üzerinden doğrulanmalıdır. Araç, doğru tasarlanmış ağın yerine geçmez; hedef topolojiyle gerçek kurulum arasındaki farkı erken bulmaya yarar.
- Pasif kontrol: Kablo sınıfı, ekranlama, eş potansiyel bağlantı, port etiketi ve fiber yönleri enerjiden önce denetlenir.
- Adlandırma: PROFINET cihaz adı, IP adresi, istasyon etiketi ve elektrik projesi aynı kayıt üzerinden eşleştirilir.
- Topoloji taraması: Gerçek komşuluk ve port bağlantıları referans topolojiyle karşılaştırılır; kullanılmayan portlar belgelenir.
- I/O testi: Her kanal fiziksel sensör veya aktüatörle doğrulanır; normal değer kadar açık devre ve kısa devre teşhisi de sınanır.
- Yük ve hata testi: En yoğun üretim çevriminde ağ yükü, güncelleme süresi ve hata sayaçları kaydedilir; halka kopması denenir.
- Yedekten dönüş: Kontrolör, istasyon veya anahtar değişimi için yapılandırma geri yükleme süresi ve sorumlusu doğrulanır.
Endüstriyel siber güvenlik ve kullanılabilirlik birlikte ele alınmalı
Üretim ağının çalışması ile güvenli olması aynı konu değildir. VLAN, yönetilebilir anahtar ve güvenlik duvarı teknik araçlardır; bunların hangi varlığı hangi tehditten koruyacağı risk değerlendirmesiyle belirlenir. Kontrol hücreleri işlevlerine göre bölümlendirilmeli, iş ağına geçişler izin listesiyle sınırlandırılmalı ve uzaktan servis yalnız gerekli zaman aralığında açılmalıdır. Varsayılan kimlik bilgileri, ortak yönetici hesabı ve kayıtsız dizüstü bilgisayar erişimi en iyi topolojiyi bile zayıflatır.
Siemens de ürünlerin ancak bütünsel ve sürekli güncellenen bir endüstriyel güvenlik yaklaşımının parçası olduğunu özellikle belirtir. Bu yüzden cihaz yazılımı ve güvenlik duyuruları düzenli izlenir; güncelleme önce kontrollü ortamda test edilir, geri dönüş planı hazırlanır ve üretim değişiklik kaydına işlenir. Yedek dosyaları çevrim dışı veya erişim kontrollü tutulmalı, yapılandırma değişiklikleri yetkili kullanıcıyla ilişkilendirilmelidir. Ağ yedekliliği, yedekleme ve siber dayanıklılık birbirini tamamlar fakat birbirinin yerine geçmez.
Teklif ve uygulama öncesi bilgi listesi
- Makine bölümleri, hedef çevrim süresi, eşzamanlı hareketler ve duruş maliyeti
- Standart ve güvenli I/O sayıları, analog sinyal türleri, teknoloji modülleri ve yedek pay
- Kontrolör işlevleri, program ve veri boyutu, OPC UA veya diğer üst sistem bağlantıları
- PROFINET cihaz sayısı, RT/IRT ihtiyacı, güncelleme zamanları, hat derinliği ve topoloji
- Bakır/fiber ortamı, kablo güzergâhı, EMC koşulları, pano sıcaklığı ve koruma sınıfı
- MRP, sistem yedekliliği veya başka kullanılabilirlik hedefleri ile izin verilen toparlanma süresi
- VLAN ve IP planı, güvenlik duvarı kuralları, kullanıcı rolleri ve uzaktan servis süreci
- TIA Portal, cihaz yazılımı ve donanım sürümleri; kütüphane, yedek ve kabul testi standardı
