Endüstriyel bir konnektör, sensör ile kontrol sistemi arasındaki hattın yalnızca fiziksel birleşme noktası değildir. Doğru seçildiğinde montaj süresini, servis yaklaşımını, kablo güzergâhını ve makinenin duruş anındaki müdahale biçimini doğrudan etkiler. Nemus Elektronik endüstriyel konnektör portföyü; M12 A kod ve M8 A kod kablolu konnektörleri, M12-M8 geçiş kablolarını, sahada sonlandırılabilen tipleri ve bağlantıyı tamamlayan aksesuarları aynı ürün mimarisi içinde ele alır. Böylece tek bir sensör bağlantısından çok sayıda saha elemanı bulunan üretim hücresine kadar farklı ölçekteki projeler için karşılaştırılabilir seçenekler oluşur.
Bu rehberin amacı bir ürün kodunu öne çıkarmak değil, Nemus ürünlerini doğru seçim sırasına yerleştirmektir. Önce konnektör çapı ve kodlama, ardından kontakt sayısı, erkek-dişi yapı, düz ya da 90° çıkış, kablonun tek veya çift taraflı sonlandırılması, kablo kılıfı, uygulamanın sabit ya da hareketli olması ve uzunluk belirlenmelidir. Koruma sınıfı da bağlantının tek başına yazan bir etiketi gibi okunmamalıdır: katalogdaki IP değerleri eş parçalar birbirine takılıp üreticinin öngördüğü şekilde sıkıldığında geçerlidir. Açık bırakılan, eksik sıkılan veya uygun olmayan karşı parçayla kullanılan bağlantı için aynı koruma varsayılamaz.
Nemus endüstriyel konnektör portföyünün yapısı

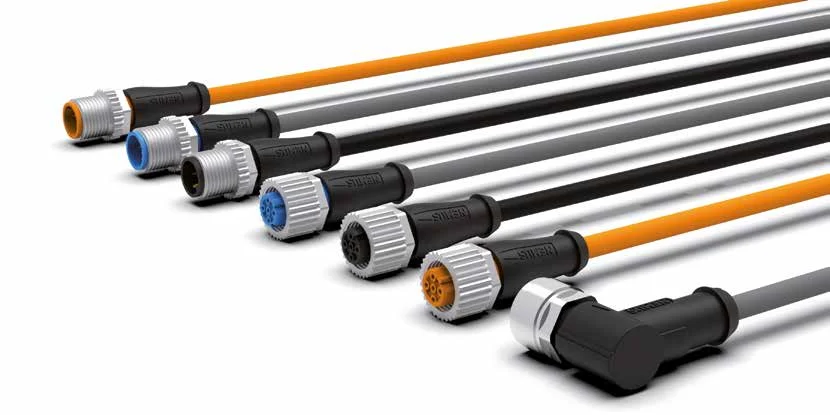

Nemus genel kataloğu, kalıplanmış kablolu ürünlerde M12 ve M8 ailelerini ayrı bölümlerde sunar. Her iki ailede de A kod düzeni, erkek ve dişi bağlantı yönleri, 0° düz ve 90° açılı gövde biçimleri ile bir ucu açık ya da iki ucu konnektörlü kablo seçenekleri bulunur. M12-M8 çift taraflı konnektörler ise iki farklı mekanik arayüzün aynı kablo üzerinde buluşması gereken uygulamalara ayrılmıştır. Bu yapı, ürünün yalnızca “M8 mi, M12 mi?” sorusuyla seçilemeyeceğini gösterir; cihaz üzerindeki soket, pin dizilimi ve hattın karşı ucundaki arayüz birlikte okunmalıdır.
Katalogdaki ürün kodlama sistemi de bu çok katmanlı seçimi görünür kılar. Kod; soket kodu ve çapı, kontakt sayısı, kablo özelliği, kilitleme türü, kablo bitişi, soket tipi, renk, kablo türü ve uzunluk gibi bilgileri bloklar hâlinde taşır. Sipariş kodunu yalnız uzunluk veya konnektör cinsine bakarak belirlemek bu nedenle yeterli değildir. Özellikle aynı mekanik görünüme sahip iki kablo seti; kontakt sayısı, çıkış yönü, hareket kabiliyeti veya uç kombinasyonu nedeniyle farklı görevler için tanımlanmış olabilir.
M12 A kod konnektörler ne zaman değerlendirilir?
M12 A kod ürünler, otomasyon teknolojilerinde sensör ve aktüatör bağlantıları için kullanılan dairesel konnektör düzenini temel alır. Nemus kataloğundaki kalıplanmış M12 kablo setleri 3, 4 ve 5 kontaktlı seçeneklere; erkek veya dişi, düz veya 90° gövde düzenlerine ayrılır. Bir ucu açık tipler, kablonun diğer ucunun pano içindeki uygun terminale ya da kontrol donanımına projeye göre sonlandırılacağı hatlar için düşünülebilir. Çift taraflı tipler ise hazır soketli iki ekipman arasında sökülebilir, tanımlı bir bağlantı kurmak için kullanılır.
Katalogda yer alan M12 A kod kablolu ürünlerin temsilî teknik tablolarında 0,34 mm² damar kesidi ve her kontak için 4 A nominal akım bilgisi verilir. Dört kontaktlı düzenler için 250 V’a, beş kontaktlı düzenler için 125 V’a kadar kullanım gerilimi belirtilir; ürün sayfalarında ve tabloda konfigürasyona göre ilave sınırlar bulunabilir. Bu değerler bütün M12 ürünlerinin her koşulda aynı yükü taşıdığı anlamına gelmez. Seçilecek sipariş kodunun güncel teknik sayfası, bağlantıdaki en düşük anma değerine sahip bileşen ve tesisin elektriksel tasarım kuralları birlikte doğrulanmalıdır.
M8 A kod konnektörlerin seçim alanı

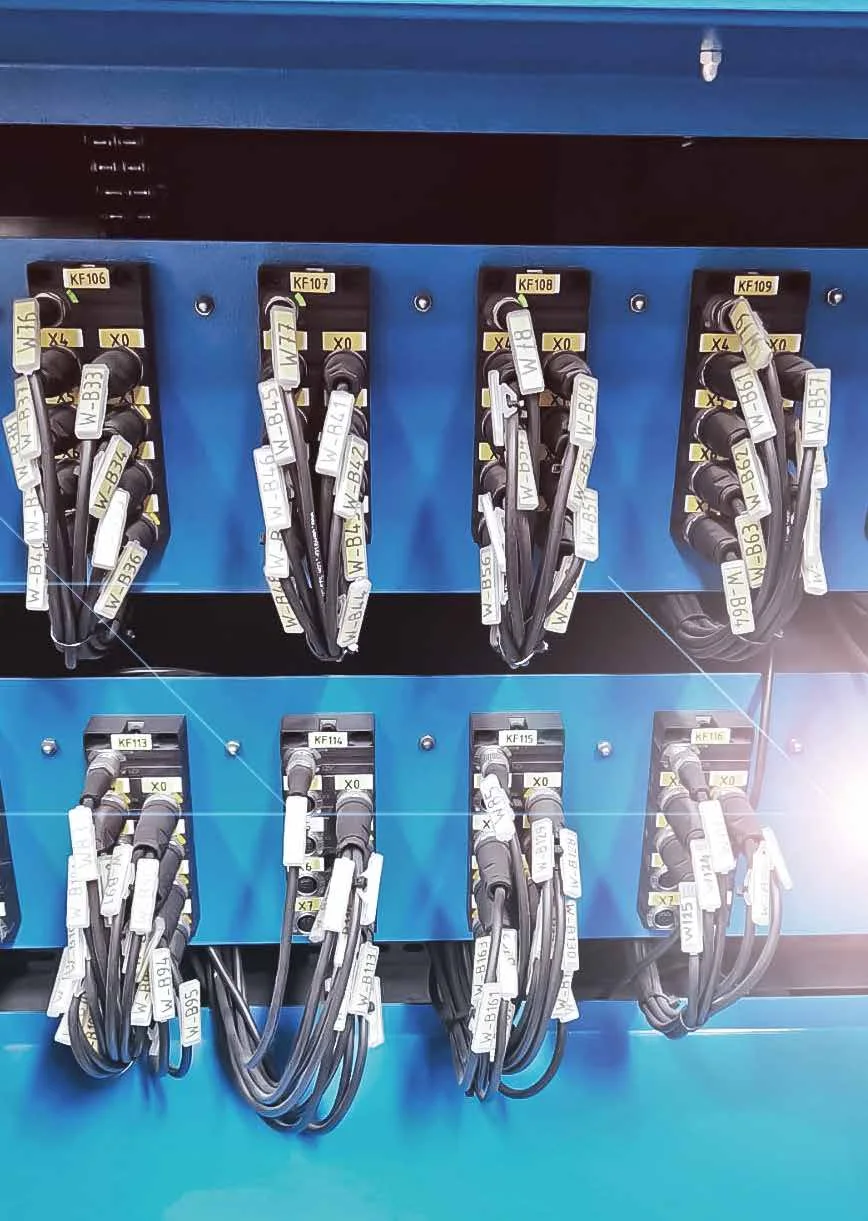

M8 A kod ürünler, bağlantı alanının daha sınırlı olduğu sensör ve makine noktalarında kompakt bir arayüz sağlar. Nemus kataloğunda 3 ve 4 kontaktlı M8 kablolu seçenekler; dişi veya erkek, 0° ya da 90° ve tek ya da çift taraflı düzenlerle sunulur. Düz gövde, kablonun cihaz ekseninde ilerlemesine olanak verirken 90° gövde, cihazın arkasında sınırlı mesafe bulunan yerlerde güzergâhı yana çevirmeyi kolaylaştırabilir. Bununla birlikte açılı konnektörün yönü, montajdan sonra kablonun doğal bükülme doğrultusuyla uyuşmalıdır.
Temsilî M8 kablolu ürün tablolarında 0,25 mm² damar kesidi, 3 ve 4 kontakt için 50 V AC veya 60 V DC üst sınırı ve kontak başına 4 A nominal akım yer alır. M8 ile M12’nin akım bilgisi bazı örneklerde aynı görünse bile gerilim, damar kesidi, mekanik boyut ve karşı soket düzeni farklıdır. Bu yüzden M8’i yalnız küçük, M12’yi yalnız büyük konnektör olarak sınıflandırmak teknik seçim için yetersiz kalır. Cihaz üreticisinin bağlantı şeması ve pin görevleri esas alınmalı; aynı pin sayısına sahip olsa bile farklı kodlama veya elektriksel görev taşıyan arayüzler birbirinin yerine kullanılmamalıdır.
Düz, 90° ve çift taraflı kablo setleri
Konnektör çıkış yönü mekanik bir ayrıntı gibi görünse de kablo ömrünü ve servis kolaylığını etkiler. Düz bir konnektörün hemen arkasında keskin dönüş yaptırmak yerine, alanın izin verdiği yerlerde yeterli bükülme yarıçapı bırakılmalıdır. Dar bir gövde içinde çıkışın yana alınması gerekiyorsa 90° tip daha düzenli bir güzergâh sağlayabilir. Ancak açılı gövde seçimi kabloyu hareketli mekanizmaya, sıcak yüzeye veya çarpma bölgesine yaklaştırıyorsa düz tip daha uygun olabilir. CAD yerleşimi ile gerçek servis hareketinin aynı anda kontrol edilmesi önemlidir.
Bir ucu açık kablolu seçeneklerde konnektör tarafı fabrikada oluşturulurken diğer uç proje gereksinimine göre sonlandırılır. Çift taraflı kablolar, erkek-dişi yönleri ve düz-açılı kombinasyonlarıyla iki hazır arayüz arasında bağlantı oluşturur. Nemus kataloğunda düz-düz, açılı-açılı ve düz-açılı biçimler ayrı ürün grupları hâlinde gösterilir. M12-M8 geçiş kabloları ise farklı çaplı iki arayüz arasında mekanik uyumluluğu sağlar; fakat pin görevlerinin elektriksel olarak eşleştiği ayrıca doğrulanmalıdır. Fiziksel olarak takılabilen bir geçiş kablosu, yanlış pin atamasını kendiliğinden düzeltmez.
PVC, PVC+ ve PUR kablo seçimi
Nemus kataloğu kablo seçeneklerini uygulama hareketine göre ayırır. PVC, sabit ortam uygulamaları için konumlandırılır. PVC+, hareketli ortamlar için ekonomik çözüm; PUR ise hareketli ve robotik ortamlar için yüksek performanslı seçenek olarak tanımlanır. Bu sınıflandırma, yalnız dış kılıf adına göre seçim yapmak yerine gerçek hareket profilinin kaydedilmesini gerektirir. Kablo sabit görünse bile makinenin kapağıyla birlikte hareket ediyor, titreşim alıyor veya bakım sırasında sürekli bükülüyorsa güzergâh “tamamen sabit” kabul edilmemelidir.
Katalogdaki karşılaştırma tablosunda PVC ve PVC+ için sıcaklık aralığı -15…+80 °C, PUR için -40…+80 °C olarak gösterilir. PVC+ için 10 kat dış çap dinamik bükülme koşulunda 3-5 milyon, PUR için aynı 10 kat dış çap koşulunda 4-6 milyon hareket çevrimi; sırasıyla 10 m/s² ve 30 m/s² azami ivmelenme ile 180 m/dak ve 240 m/dak azami hız değerleri belirtilir. Bu sayılar, katalogda yazan bükülme yarıçapı ve test koşullarıyla birlikte okunmalıdır; gerçek uygulamada çevrim şekli, strok, burulma, kablo taşıyıcı, sıcaklık, yağ ve kimyasal temas ömrü değiştirebilir. Nihai kablo kodunun veri sayfası üzerinden teyidi zorunludur.
| Seçim konusu | Nemus portföyündeki seçenek | Projede doğrulanacak nokta |
|---|---|---|
| Konnektör ailesi | M8 A kod, M12 A kod veya M12-M8 | Karşı soket, kodlama, pin sayısı ve pin görevleri |
| Gövde yönü | 0° düz veya 90° açılı | Montaj boşluğu, servis erişimi ve kablonun doğal çıkış yönü |
| Uç düzeni | Bir ucu açık ya da çift taraflı | Pano içi sonlandırma veya iki hazır cihaz arasındaki bağlantı |
| Kablo kılıfı | PVC, PVC+ veya PUR | Sabit/hareketli kullanım, çevrim, sıcaklık ve ortam etkileri |
| Koruma | Ürün tablosunda belirtilen IP sınıfları | Bağlantının takılı, doğru sıkılmış ve uygun karşı parçayla tamamlanmış olması |
IP koruma değerini doğru okumak
Nemus’un kalıplanmış M8 ve M12 ürün tablolarında IP65, IP66K ve IP67 değerleri EN 60529 referansıyla ve “takılı ve sıkılmış” koşuluyla verilir. Bu ifade seçim metninin merkezinde olmalıdır. IP koruması, kablonun açık ucuna, ayrılmış konnektör yüzeyine veya yanlış sıkma torkuyla bırakılmış bir bağlantıya otomatik olarak yayılmaz. Kullanılmayan bağlantı noktaları uygun kapama elemanıyla korunmalı; conta yüzeyinde kir, hasar veya yanlış oturma bulunmadığı montaj sırasında kontrol edilmelidir.
Yıkama, yoğun toz, sıçrama veya dış ortam etkisi olan bir uygulamada yalnız konnektörün IP sınıfını kontrol etmek de yeterli değildir. Karşı soket, pano geçişi, kablo rakoru, kablonun açık ucu ve cihaz gövdesi aynı koruma zincirinin parçalarıdır. Kablonun dış kılıfı zarar görmüşse, eşleşme yüzeyi kimyasal olarak etkilenmişse ya da bağlantı çekme yükü altındaysa sistemin saha performansı değişebilir. Koruma hedefi, tamamlanmış bağlantı noktası ve gerçek kurulum biçimi üzerinden değerlendirilmelidir.
Malzeme, temas ve test yaklaşımı
Katalogdaki kalıplanmış ürün örneklerinde CuSn kontakt, Ni/Au kaplı temas yüzeyi, nikel kaplı çinko döküm kilitleme parçası, TPU gövde ve FKM conta bilgileri yer alır. Bunlar elektriksel temas ile çevresel dayanımın birlikte tasarlandığını gösteren katalog verileridir. Yine de kimyasal uygunluk yalnız malzeme adından çıkarılmamalı; kullanılacak yağ, temizleyici veya proses kimyasalı için üreticiden güncel uyumluluk teyidi alınmalıdır. Özellikle sürekli daldırma, basınçlı yıkama ya da alışılmadık sıcaklık çevrimleri standart makine ortamından farklı değerlendirme gerektirir.
Nemus, ürettiği her konnektörün yüzde 100 test edildiğini; elektriksel, yüksek gerilim, performans, pin-pin, kısa devre ve görsel kontroller uyguladığını genel kataloğunda belirtir. Bu üretim yaklaşımı, sahadaki doğru ürün ve doğru montaj gerekliliğini ortadan kaldırmaz. Devreye alma sırasında her hattın etiket, pin ataması ve fonksiyon kontrolü yapılmalı; kablo yalnız rengine veya dış görünüşüne bakılarak bağlanmamalıdır. Bakım stoklarında da sipariş kodunun tamamı kayıt altına alınmalıdır.
UL/CSA ifadesinde önemli kapsam ayrımı
Katalogdaki kablolu ürün sayfalarında UL AWM ve UL 1581 FT-1 gibi onay ve standart ifadeleri bulunur. Aynı sayfalardaki dipnot, UL/CSA standartlarının kablolar için olduğunu açıkça söyler. Dolayısıyla “UL/CSA kablo kullanılmıştır” ifadesi ile bütün konnektör takımının bağımsız bir UL/CSA ürün onayına sahip olduğu iddiası aynı değildir. Projede bir uygunluk şartı aranıyorsa sertifikanın hangi bileşeni, hangi sipariş kodunu ve hangi kullanım koşulunu kapsadığı güncel belge üzerinden kontrol edilmelidir.
CE ve RoHS bilgileri de ilgili ürün sayfası veya uygunluk belgesinin kapsamıyla okunmalıdır. Bir portföy başlığı altında görülen işaret, tüm varyantların bütün kombinasyonlarına otomatik olarak aktarılmamalıdır. En güvenli yöntem, teklif aşamasında seçilen ürün kodlarını listelemek ve her kod için gereken deklarasyonları üreticinin güncel doküman sayfasından doğrulamaktır. Bu yaklaşım hem teknik dosyada yanlış genellemeyi önler hem de bakım sırasında doğru eşdeğer parçanın seçilmesini kolaylaştırır.
Uygulamaya göre seçim adımları
- Arayüzü tanımlayın: Cihazdaki karşı soketin M8 veya M12 oluşunu, A kod düzenini, erkek-dişi yönünü ve kontakt sayısını kayıt altına alın.
- Pin görevlerini doğrulayın: Besleme, sinyal ve varsa özel fonksiyonların cihaz şemasıyla bire bir eşleştiğini kontrol edin.
- Elektriksel yükü hesaplayın: Gerilim, sürekli akım, başlangıç akımı ve tesis standardını seçilen ürün kodunun sınırlarıyla karşılaştırın.
- Mekanik çıkışı seçin: Düz veya 90° gövdeyi montaj boşluğu, kablo yönü, bükülme yarıçapı ve servis erişimine göre belirleyin.
- Hareketi sınıflandırın: Sabit, aralıklı hareketli, sürekli hareketli veya robotik güzergâhı ayırın; PVC, PVC+ ve PUR seçimini buna göre yapın.
- Ortamı değerlendirin: Sıcaklık, yağ, kimyasal, UV, yıkama, titreşim ve mekanik darbe koşullarını ayrı maddeler hâlinde üreticiye bildirin.
- Uzunluğu netleştirin: Kablonun gerçek rotasını, servis payını ve hareketli taşıyıcı içindeki güzergâhını ölçün; gereksiz halka bırakmayın.
- Montajı doğrulayın: Koruma sınıfının ancak uygun karşı parçayla takılı ve doğru sıkılmış bağlantıda geçerli olduğunu montaj talimatına ekleyin.
Bu veriler hazır olduğunda Nemus endüstriyel konnektörleri yalnız ürün görünümüne göre değil, bütün bağlantı görevi üzerinden karşılaştırılabilir. Oskon, cihaz listesini ve saha koşullarını ürün koduna dönüştürürken konnektör ailesi, kablo yapısı, uç kombinasyonu ve çevresel gereksinimleri birlikte ele alır. Nihai seçim; güncel Nemus ürün sayfası, teknik veri, uygunluk dokümanı ve uygulamanın elektriksel-mekanik risk değerlendirmesiyle kesinleştirilmelidir.
