Birtaş Kablo Data ve Sinyal Kabloları: Endüstriyel İletişim Seçim Rehberi

Data ve sinyal kablosu seçimi, yalnız damar sayısı ve kesit belirlemekten ibaret değildir. Analog ölçüm döngüsü, kuru kontak, RS-485 seri haberleşme, saha veri yolu ve Ethernet hattı farklı elektriksel parametrelere dayanır. Kapasitans, karakteristik empedans, çift büküm düzeni, ekran yapısı, zayıflama ve çalışma frekansı; iletilen bilginin bütünlüğünü doğrudan etkiler. Fiziksel olarak bağlantı yapılabilmesi, kablonun hedef protokol için doğru olduğu anlamına gelmez.

Birtaş Kablo, data ve sinyal portföyünü sinyal kabloları, RS 422-485, BUS ve Cat kabloları olarak gruplar. Bu katalog ve seçim rehberi; LIYCY, LI02Y(St)CH-PIMF RS-485 ve CAT6 U/UTP ürünlerini üç farklı görev örneği olarak ele alır. Sayısal değerler ürün ailesinden ürüne değiştiği için nihai seçim tam ürün kodu, güncel veri sayfası, cihaz üreticisinin fiziksel katman şartı ve kurulacak hattın gerçek uzunluğuyla doğrulanmalıdır.

Önce taşınan bilginin fiziksel katmanını tanımlayın

“Data kablosu” tek bir teknik sınıf değildir. 4–20 mA analog döngü çoğu zaman düşük frekanslı ölçüm taşırken RS-485 diferansiyel bir seri haberleşme hattıdır. Ethernet dengeli bükümlü çiftler ve kategori performansı ister; farklı saha veri yolları ise kendilerine özgü empedans, damar sayısı ve ekran düzeni tanımlar. Cihaz üzerinde aynı tip klemens bulunması bu sistemlerin kablo gereksinimlerini eşitlemez.

Seçim formunda protokol adı ve sürümü, veri hızı, hat topolojisi, azami uçtan uca uzunluk, düğüm sayısı, sonlandırma, cihaz konnektörü ve topraklama yaklaşımı bulunmalıdır. Analog hatta sensör beslemesi ve döngü direnci; darbe veya enkoder hattında kenar hızı ve alıcı yapısı; Ethernet’te kalıcı bağlantı ve kanal bileşenlerinin kategorisi ayrıca yazılır. Belirsiz bir “ekranlı data kablosu” tarifi, proje boyunca farklı yorumlara neden olur.

LIYCY: ekranlı genel data ve sinyal kablosu

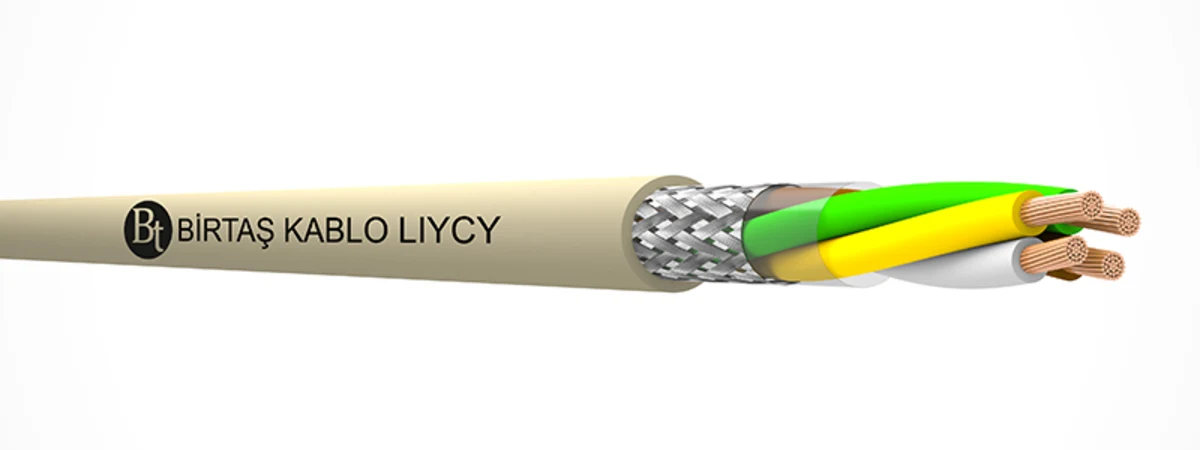

LIYCY, Birtaş Kablo portföyünde PVC yalıtımlı ve ekranlı data-sinyal kablosu olarak yer alır. Genel kontrol, enstrümantasyon, haberleşme ve otomasyon sistemlerinde elektronik sinyal iletimi için değerlendirilir. Kalaylı bakır örgü ekran, harici elektromanyetik gürültüye karşı koruma amacı taşır. Ürün ailesinde damar sayısı ve kesit seçenekleri geniştir; dış çap ve kablo ağırlığı seçilen ürün koduyla değişir.

LIYCY’yi “her veri protokolüne uygun ekranlı kablo” olarak yorumlamak doğru değildir. Bir protokol belirli karakteristik empedans, çift bükümü veya yüksek frekans performansı istiyorsa bu parametrelerin LIYCY ürün föyünde açıkça karşılanması gerekir. Genel dijital I/O veya analog kontrol için uygun bir varyant, RS-485 ya da Ethernet hattına otomatik olarak uygun olmaz. Ayrıca üreticinin kullanım açıklamasında bu sınıftaki ürünlerin dahili uygulamalara yönelik olduğu, dışarıda ve doğrudan toprak altında kullanılmadığı belirtilir.

Damar sayısı seçilirken yalnız mevcut I/O listesi değil, ortak referanslar, yedek damar politikası ve ekranın bağlantı düzeni de düşünülür. Kullanılmayan damarların iki uçta nasıl izole edileceği proje standardına yazılır. Çok sayıda düşük seviyeli sinyali aynı kabloda toplamak montajı kolaylaştırabilir, fakat kanallar arası kuplaj ve bakım etkisi değerlendirilmelidir. Hassas analog sinyaller için çiftli veya bireysel ekranlı başka bir yapı daha uygun olabilir.

RS-485 kablosunda empedans ve topoloji birlikte çalışır

RS-485, dengeli bir çift üzerinde diferansiyel sinyal iletir. Sağlıklı hat için kablonun karakteristik empedansı, cihaz üreticisinin istediği sonlandırma, ana hat topolojisi, branş uzunluğu ve toprak referansı birlikte ele alınır. Ağın veri hızı yükseldikçe veya mesafe uzadıkça uygunsuz kablo ve bağlantıların neden olduğu yansıma daha belirgin hâle gelir. Sorunu yalnız yazılım zaman aşımını artırarak gizlemek, fiziksel katmanı düzeltmez.

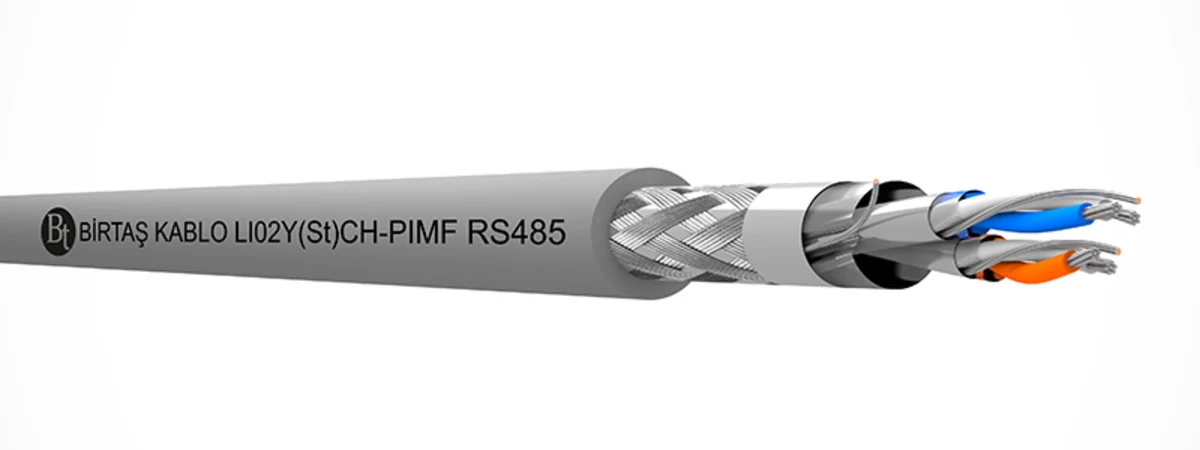

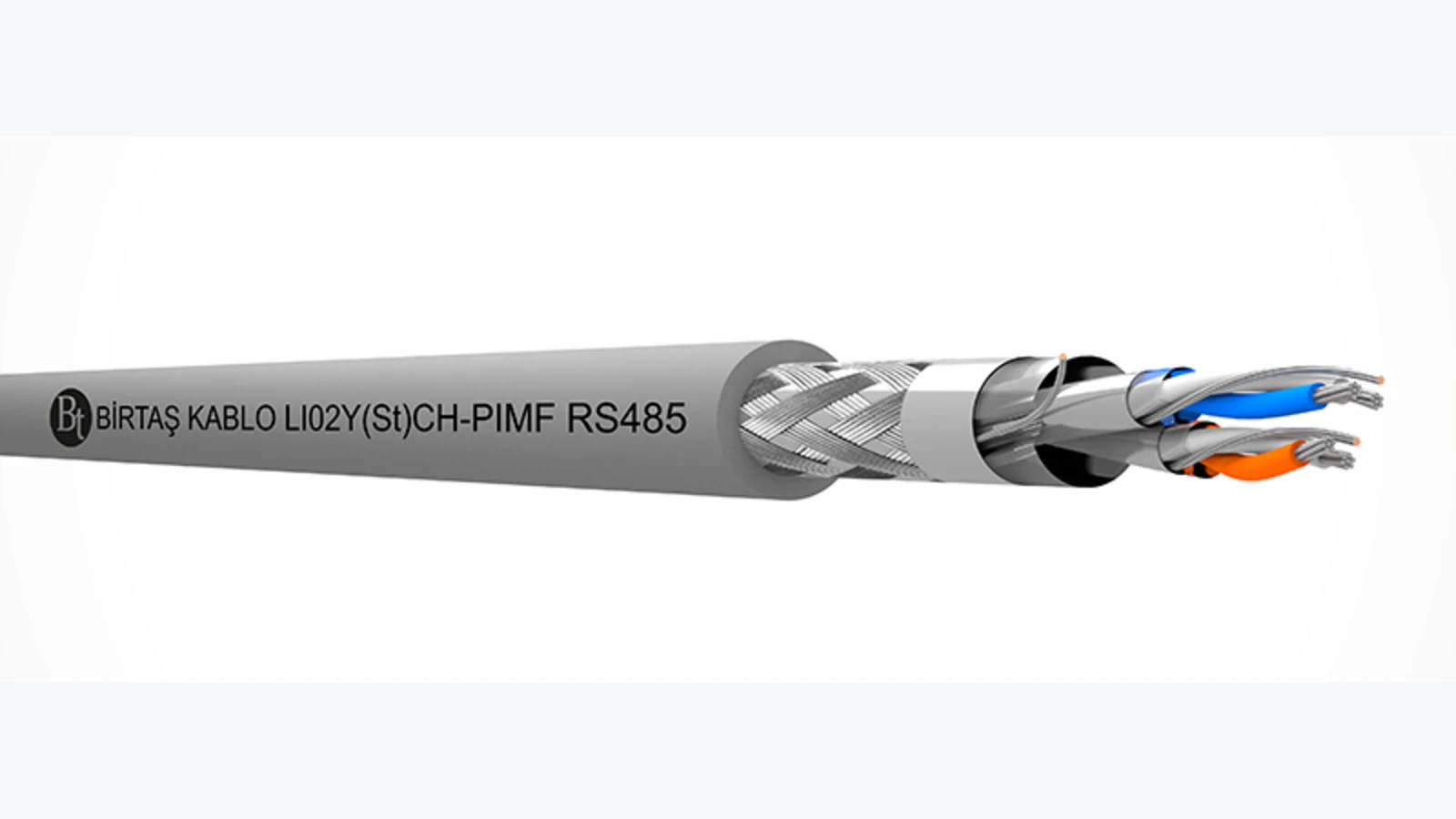

Birtaş Kablo LI02Y(St)CH-PIMF RS-485 ürünü; PE yalıtımlı, halojensiz-alev geciktirici ve bireysel ekranlı data-sinyal kablosu olarak tanımlanır. Çiftler ayrı alüminyum polyester bant ve kalaylı bakır drenaj teliyle ekranlanır; genel yapıda ek bir alüminyum polyester bant, drenaj teli ve kalaylı bakır örgü bulunur. HFFR dış kılıf, yangın sırasında düşük korozif gaz ve düşük duman gereksinimi bulunan kapalı ortamlar için tarif edilir. Üretici bu ürünü dış ortam veya toprak altı döşeme için öngörmez.

Resmî teknik veride 1 MHz’de 120 ±18 Ω empedans, nominal 45 ±5 nF/km karşılıklı kapasitans ve azami 300 V çalışma gerilimi yayınlanır. Sabit sıcaklık aralığı −30 ile +80 °C, esnek kullanım aralığı −5 ile +70 °C; minimum bükülme yarıçapı sabitte 7,5 × D, esnekte 15 × D olarak verilir. Bu değerler LI02Y(St)CH-PIMF RS-485 ailesine aittir ve “esnek” ifadesi sürekli enerji zinciri çevrimi anlamına gelmez. Hareketli uygulama gerekiyorsa ayrıca dinamik ürün doğrulaması yapılmalıdır.

PIMF, her çiftin ayrı folyo ekran içinde olduğunu belirtir. Bu yapı çiftler arası kuplajı azaltmaya yardımcı olur; genel örgü ekran ise dış parazite karşı ek koruma sağlar. Sonlandırmada doğru çifte ait iki damar birlikte tutulmalı, büküm konnektöre mümkün olduğunca yakın korunmalıdır. Drenaj teli ve örgü rastgele bir sinyal terminaline bağlanmamalı; pano ve saha tarafındaki ekran-topraklama planına göre işlenmelidir.

RS-485 saha uygulaması için kontrol listesi

1. Ana hattı koruyun: Cihazları mümkün olduğunca hat üzerinde sıralayın; uzun yıldız kollarından kaçının.
2. Sonlandırmayı doğrulayın: Sonlandırma direncini kablo ve cihaz üreticisinin talimatına göre yalnız gerekli uçlarda kullanın.
3. Polarizasyonu planlayın: Fail-safe/bias dirençlerinin cihazlarda var olup olmadığını ve tek noktadan yönetimini kontrol edin.
4. Çift bütünlüğünü koruyun: Diferansiyel A/B damarlarını aynı bükümlü çiftte taşıyın; çiftleri rastgele bölmeyin.
5. Branşı sınırlayın: T bağlantısı gerekiyorsa dal uzunluğunu veri hızı ve cihaz yönergesine göre en aza indirin.
6. Toprak farkını yönetin: Eşpotansiyel bağlama ve referans iletkeni gereksinimini sistem tasarımında çözün.
7. Terminolojiyi doğrulayın: A/B veya +/− adlandırmasının üreticiler arasında ters kullanılabildiğini pin şemasıyla kontrol edin.

CAT6 U/UTP: kablo değil bütün kanal performansı

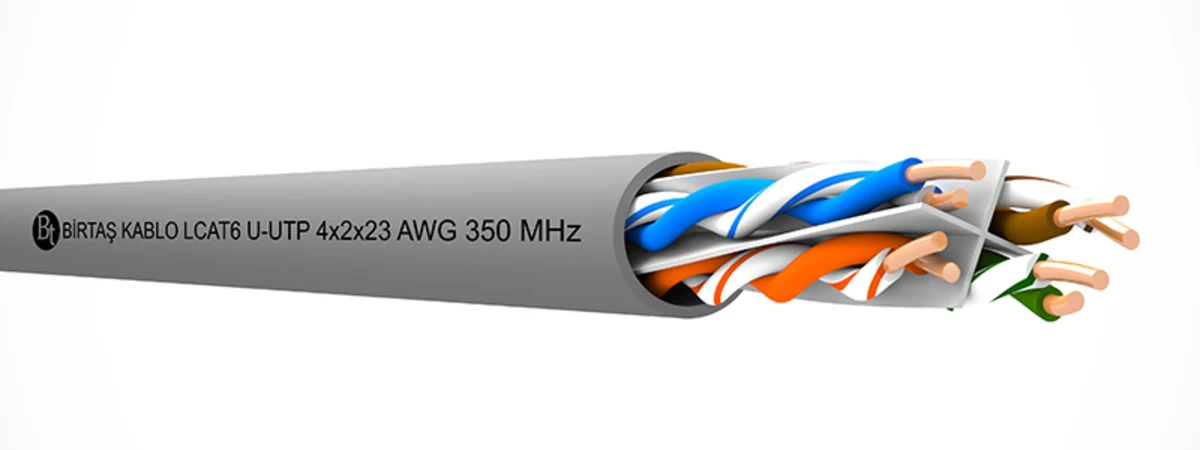

Birtaş Kablo CAT6 U/UTP 4×2×23 AWG PVC ürünü, dengeli dört bükümlü çifte sahip LAN kablosudur. Üretici ürün sayfasında 100 Ω yapı ve 350 MHz’e kadar yayınlanan performans tablosu verir; Ethernet, Fast Ethernet, Gigabit Ethernet, PoE/PoE+ ve diğer uygulamaları kullanım örnekleri arasında sayar. Dış çap yaklaşık 6,20 mm olarak listelenir. Bu değerler ilgili ürün koduna aittir ve kurulu kanalın otomatik olarak aynı performansı sağlayacağı anlamına gelmez.

Ethernet kanalında yatay kabloya ek olarak patch kablolar, keystone veya saha prizi, pano paneli, ara bağlantılar ve sonlandırma işçiliği bulunur. En düşük performanslı ya da hatalı monte edilmiş bileşen bütün kanalı sınırlar. Çiftlerin sonlandırma noktasında gereğinden fazla açılması, keskin büküm, ezilmiş kablo bağı veya çekme sırasında deformasyon; NEXT, geri dönüş kaybı ve zayıflama değerlerini bozabilir. Devreye alma testi yalnız süreklilik değil, hedef kategoriye uygun kanal veya kalıcı bağlantı ölçümü olmalıdır.

U/UTP yapıda çiftler üzerinde genel folyo veya örgü ekran yoktur. Parazit kontrolü çift dengesine, doğru büküme, güzergâh ayrımına ve tesisin elektromanyetik ortamına dayanır. Yüksek güçlü motor ve sürücü kablolarına paralel uzun rota, pano içindeki hızlı anahtarlama kaynakları veya yanlış topraklama bekleniyorsa ekranlı kategori seçenekleri ayrıca değerlendirilir. Ekranlı kablo seçildiğinde konnektör ve panel bileşenlerinin de ekran sürekliliğini sağlaması gerekir.

PoE uygulamasında veri ve güç aynı kanaldadır

Ethernet üzerinden güç kullanıldığında bükümlü çiftler veriyle birlikte enerji taşır. Damar direnci, hat uzunluğu, konnektör teması, demet büyüklüğü ve ortam sıcaklığı ısınmayı etkiler. Ürün sayfasında PoE/PoE+ uygulama örneğinin bulunması, her demet ve her sıcaklık koşulunda sınırsız güç aktarımı anlamına gelmez. Aktif ekipmanın standardı, güç sınıfı ve kablo üreticisinin ilgili varyantı proje hesabında birlikte değerlendirilmelidir.

PoE hattında hatalı veya yüksek dirençli sonlandırma yerel ısınma yaratabilir. Kablo yönetiminde aşırı sıkı bağlar kullanılmamalı, demetler havalandırılmalı ve kablo tavasındaki doluluk dikkate alınmalıdır. Patch kabloların daha küçük iletken kesiti bütün kanal hesabına katılır. Kabul testinde wire-map ve yüksek frekans parametrelerine ek olarak güç uygulamasının gerektirdiği direnç dengesizliği kontrolleri proje standardına göre ele alınabilir.

BUS kablosu seçerken isim benzerliğine güvenmeyin

Birtaş Kablo’nun BUS kategorisinde farklı endüstriyel protokollere yönelik ürün grupları bulunur. Her veri yolu aynı empedansı, çift sayısını, kılıfı veya ekranı kullanmaz. PROFIBUS, Interbus, CAN, KNX veya başka bir sistem için kablo seçerken cihazın fiziksel katman standardı ve ürün sayfasındaki kullanım alanı birebir eşleştirilmelidir. Bir BUS kablosunu yalnız rengi veya damar sayısı benziyor diye başka protokole taşımak uygun değildir.

Hat topolojisi de protokole özgüdür. Bazı sistemler doğrusal ana hat ve uç sonlandırma isterken bazıları yıldız veya anahtarlamalı Ethernet yapısını destekler. Branş, kuplör, tekrarlayıcı ve azami düğüm sayıları kablo seçiminden ayrı düşünülemez. Sistem devreye alma sırasında fiziksel ölçüm, protokol teşhisi ve cihaz hata sayaçları birlikte incelenir.

Ekranlama ve eşpotansiyel kuşaklama

Kablo ekranı, parazit akımının kontrollü bir yoldan akmasını sağlar. Ekranın yalnız bir uçtan veya iki uçtan bağlanması konusunda tek bir evrensel kural yoktur; sinyal frekansı, tesis topraklama sistemi, potansiyel farkı ve cihaz üreticisi talimatı dikkate alınır. Yüksek frekansta uzun, ince ekran kuyruğu yüksek empedans oluşturabilir; 360 derece sonlandırma çoğu endüstriyel uygulamada daha etkili bir geçiş sağlar.

Farklı binalar veya uzun saha hatları arasında toprak potansiyeli farkı varsa sorun yalnız ekran bağlantısını keserek gizlenmemelidir. Eşpotansiyel iletkenler, galvanik izolasyon, fiber dönüşüm veya uygun aşırı gerilim koruması sistem seviyesinde değerlendirilebilir. Ekran, koruyucu toprak iletkeni değildir. Drenaj teli de kablo yapısındaki ekran bağlantısını kolaylaştırır; akım taşıyan PE damarı olarak kullanılmaz.

Yangın davranışı ve döşeme ortamı

PVC kılıflı LIYCY veya CAT6 örnekleri ile HFFR kılıflı RS-485 ürünü aynı yangın davranışına sahip değildir. Halojensiz ve düşük duman gereksinimi olan kapalı kamusal alanlarda ürünün alev yayılımı, duman yoğunluğu ve halojen deneyleri incelenir. Ancak HFFR tanımı otomatik yangına dayanım veya devre bütünlüğü anlamına gelmez. Kritik devre için gerekiyorsa fonksiyon sürdürme ve sistem sertifikası ayrıca istenir.

İç ortam ürünü dışarıda, UV altında, su içinde veya doğrudan toprağa döşenmemelidir. Kablo borusu kullanmak her zaman dış ortam uygunluğu sağlamaz; yoğuşma ve su birikmesi oluşabilir. Hareketli makinede kullanılacak veri kablosu için enerji zinciri veya torsiyon özelliği açıkça doğrulanmalıdır. “Esnek” terimi montaj esnekliğini ifade edebilir ve sürekli çevrim ömrünü garanti etmez.

Montaj ve kabul planı

Makara etiketi ve ürün kodu çizimle karşılaştırılır; kablo çekme kuvveti, minimum yarıçap ve rota dönüşleri montaj öncesi belirlenir. Güç hatlarıyla ayrım, kesişme açıları, metal tava bölmeleri ve pano girişleri projeye göre uygulanır. Sonlandırmada çiftlerin bükümü korunur, örgü ve folyo ekran zarar görmez, konnektör kablo çapıyla uyumlu seçilir. Fazla kablo küçük çaplı halkalar hâlinde sıkıştırılmaz.

Kabul testinde genel sinyal kabloları için damar sürekliliği, kısa devre, izolasyon ve ekran bağlantısı; RS-485 için topoloji, sonlandırma, polarite ve haberleşme hata sayaçları; Ethernet için kategori sertifikasyonu kontrol edilir. Canlı sistem testi en kötü yük ve parazit koşulunu içermelidir. Ölçüm sonuçları kablo numarası, iki uç portu ve kullanılan test cihazıyla kayıt altına alınır.

Teklif için gerekli bilgiler

• Protokol veya sinyal türü, veri hızı, frekans, analog aralık ve cihaz arayüzleri
• Topoloji, toplam hat uzunluğu, branşlar, düğüm sayısı ve sonlandırma yöntemi
• Damar veya çift sayısı, kesit, karakteristik empedans, kapasitans ve kategori
• Bireysel çift ekranı, genel folyo/örgü ekran ve ekran-topraklama yaklaşımı
• Gerilim, varsa PoE güç sınıfı, döngü direnci ve gerilim düşümü sınırı
• Sabit veya hareketli döşeme, bükülme yarıçapı, çekme ve kablo tavası güzergâhı
• İç/dış ortam, sıcaklık, yağ, kimyasal, UV, su ve yangın davranışı gereksinimleri
• Konnektör, panel, patch kablo, rakor, etiket, test standardı ve rapor beklentisi

Oskon, Birtaş Kablo data ve sinyal ürünlerini kablonun adına göre değil, uçtan uca iletim kanalına göre değerlendirir. LIYCY genel ekranlı sinyal, LI02Y(St)CH-PIMF RS-485 protokole yönelik diferansiyel haberleşme ve CAT6 U/UTP Ethernet kanalı için farklı başlangıç noktaları sunar. Nihai çözüm; ürün kodu, cihaz gereksinimi, güzergâh, sonlandırma ve kabul testi birlikte doğrulandığında güvenilir hâle gelir.
