Endüstriyel bir konnektör, makinenin iki parçasını yalnız elektriksel olarak birleştirmez; montaj, devreye alma, bakım ve modül değişimi sırasında güvenilir bir ayırma noktası oluşturur. HARTING Han portföyündeki dikdörtgen konnektörler, güç, kontrol sinyali, endüstriyel veri ve bazı Han-Modular yapılandırmalarında basınçlı hava hatlarını tek bir arayüzde düzenlemek için kullanılabilir. Bununla birlikte “Han konnektör” ifadesi tek başına sipariş edilebilir, tamamlanmış bir ürün anlamına gelmez. Uygulama; kaput veya gövde, erkek ve dişi insert ya da modüler çerçeve, uygun kontaklar, kablo girişi, kilitleme ve gereken aksesuarların birlikte seçilmesini gerektirir.
Bu katalog ve seçim rehberi, HARTING Han endüstriyel konnektör seçeneklerini proje verileriyle eşleştirmek için hazırlanmıştır. Önce taşınacak enerji ve sinyaller, kablo yapısı, ortam, mekanik yerleşim ve bakım senaryosu belirlenmeli; ardından gövde boyutu, insert, kontak, sonlandırma yöntemi ve aksesuarlar ürün kodu düzeyinde doğrulanmalıdır. Metinde anılan akım, gerilim, kesit, koruma sınıfı ve sıcaklık değerleri yalnız adı ve ürün numarası belirtilen örneğe aittir. Aynı ailedeki başka bir varyanta otomatik olarak aktarılamaz. Nihai seçim için güncel HARTING teknik föyü, montaj talimatı ve projede geçerli standartlar esas alınmalıdır.
Han konnektörünü bir bileşen sistemi olarak ele alın

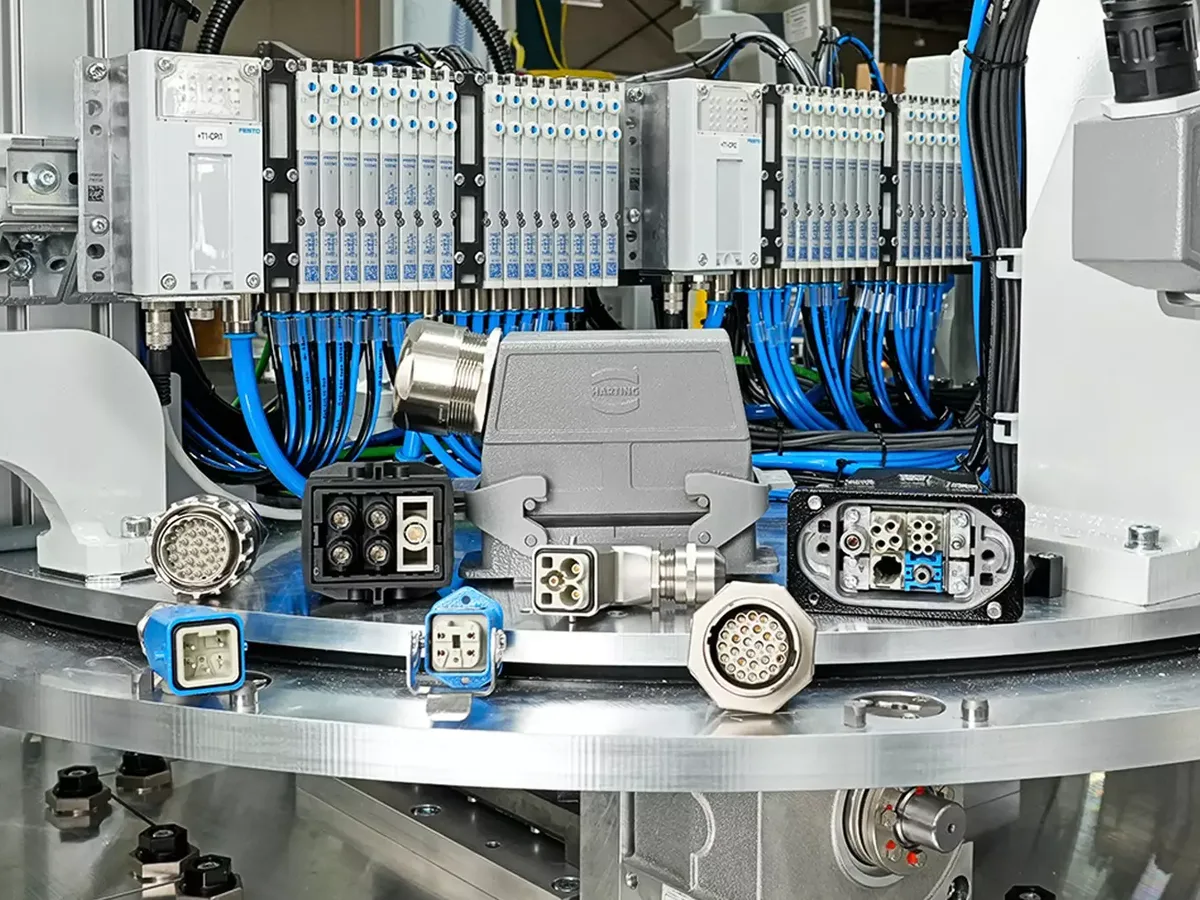

Dikdörtgen endüstriyel konnektörün sabit tarafı makine gövdesine, pano cidarına veya başka bir kabloya bağlanabilir; hareketli taraf ise kablo çıkış yönüne göre düz ya da açılı bir kaputla kurulabilir. HARTING ürün ağacında panel tipi gövde, kablo-kablo gövdesi, bulkhead montaj, kaput ve panel geçişi gibi farklı mekanik biçimler bulunur. “3A”, “6B” veya “10B” gibi gövde boyutu ifadeleri, fiziksel aileyi ve uyumlu yerleşim alanını tarif eder; kendi başına konnektörün akım ya da gerilim değerini söylemez. Elektriksel sınır, seçilen insert veya modüller, kontak, iletken ve işletme koşullarıyla birlikte belirlenir.
Tamamlanmış ürün ağacında eşleşen erkek ve dişi taraf, kontakların cinsiyeti, modül veya insert yönü ve kilitleme biçimi açıkça gösterilmelidir. Kablo rakoru ya da başka kablo girişi; kablonun dış çapına, sızdırmazlık ihtiyacına, çekme yüküne ve varsa elektromanyetik ekran devamlılığına göre seçilir. Kör tapa, kodlama elemanı, koruyucu kapak ve conta gibi aksesuarlar kullanım senaryosuna göre listeye eklenir. Katalogda yan yana görünen parçaların birbirine uyduğu varsayılmamalı; HARTING Han Configurator çıktısı ve her parçanın teknik sayfası üzerinden kombinasyon denetlenmelidir.
Monoblok insert mi, Han-Modular yapı mı?
Tek tip kontakların ve sabit kutup sayısının yeterli olduğu uygulamalarda monoblok insert, açık ve kolay yönetilen bir çözüm olabilir. Insertin kutup sayısı, kontak akımı, gerilim, iletken kesiti ve sonlandırma teknolojisi devre listesiyle karşılaştırılır. Güç, kontrol ve veri hatlarının ayrı konnektörlere bölünmesi gerekmiyorsa veya farklı bağlantı ortamları aynı mekanik arayüzde toplanacaksa Han-Modular değerlendirilebilir. Modüler yapı, standart bir endüstriyel gövde içindeki çerçeveye farklı işlev modüllerinin yerleştirilmesi mantığıyla çalışır.

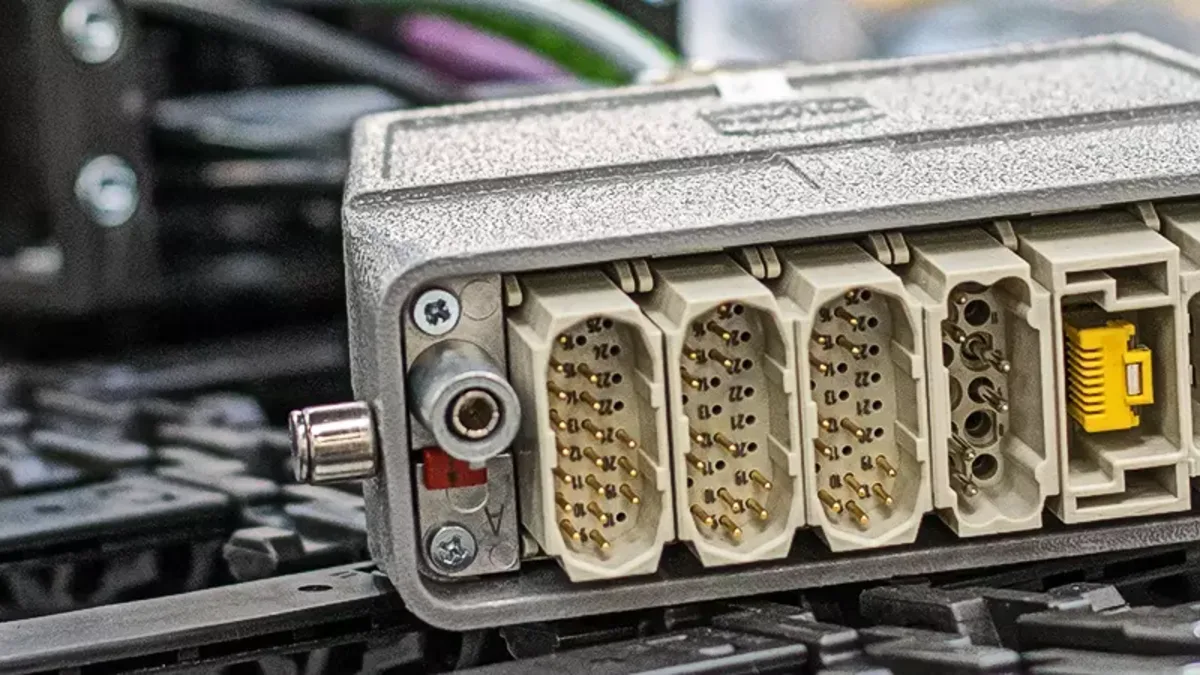

Han-Modular portföyünde elektriksel güç ve sinyal kontaklarının yanı sıra uygun veri ve pnömatik modüller bulunur. Bu esneklik, her modülün her çerçeveye ve her komşuluk düzenine sınırsız biçimde yerleştirilebileceği anlamına gelmez. Modül yuva sayısı, çerçeve tipi, erkek/dişi eşleşmesi, izin verilen işletme değerleri, kablo çıkış hacmi, izolasyon mesafeleri ve olası ekranlama yolu konfigürasyon düzeyinde kontrol edilmelidir. Aynı gövdede farklı gerilim grupları bulunuyorsa geçerli izolasyon koordinasyonu ve uygulama standardı ayrıca değerlendirilmelidir.
Resmî ürün sayfalarındaki somut örnekler, modül çeşitliliğinin neden ürün koduyla okunması gerektiğini gösterir. Erkek krimp bağlantılı Han DDD module, 09 14 017 3001 ürün numarasıyla 17 kontak, 0,14–2,5 mm² iletken aralığı ve 10 A nominal akım bilgisi taşır. 09 14 002 3042 numaralı Han 70A crimp module 1500V male ise iki kontak, 6–25 mm² ve 70 A olarak belirtilir. 09 14 004 3041 numaralı Han CC Protected module dört kontak, 1,5–6 mm² ve 40 A; 09 14 006 3001 numaralı erkek Han E module altı kontak, 0,14–4 mm² ve 16 A verileriyle listelenir. Bu değerler yalnız ilgili numaralı ürünlere aittir; sıcaklık, komşu modül yükü ve derating koşulları güncel veri föyünden ayrıca okunmalıdır.
Han-Eco: plastik gövde seçiminin sınırlarını doğru kurun

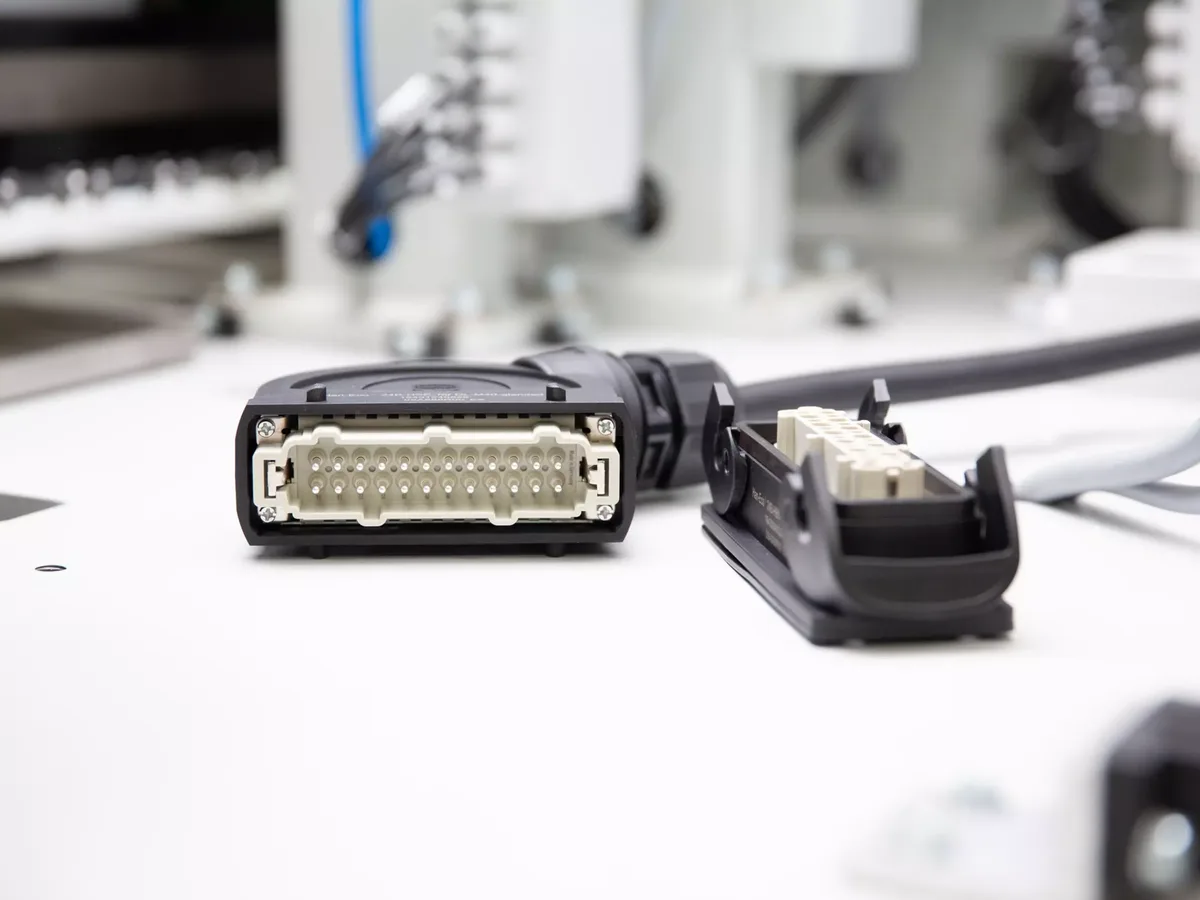

Han-Eco, HARTING’in yüksek performanslı plastikten üretilen endüstriyel konnektör gövdeleri için kullandığı ürün ailesidir. Metal gövdeye kıyasla düşük ağırlık ve elektriksel olarak iletken olmayan gövde malzemesi, belirli makine ve pano tasarımlarında avantaj sağlayabilir. Portföy; monoblok ve modüler insertlerle kullanılabilen farklı varyantlar içerir. Ancak plastik gövde tercihi, koruyucu topraklama veya ekranlama gereksinimini ortadan kaldıran genel bir çözüm değildir. Taşınan devrelerin PE düzeni, metal kablo ekranının sürekliliği ve eşpotansiyel bağlantı tasarımı uygulama bazında kurulmalıdır.
Koruma derecesi de yalnız Han-Eco adından çıkarılamaz. Kaput/gövde, conta, kablo girişi, kör tapalar, kilitleme ve eş parçanın doğru şekilde monte edilmesi gerekir; açık veya eşleşmemiş konnektör için aynı koruma varsayılamaz. Kimyasal madde, yağ, UV, dış ortam, mekanik darbe ve sıcaklık gibi etkiler seçilen ürünün malzeme ve çevresel verileriyle karşılaştırılmalıdır. Plastik ile metal gövde arasında karar verirken yalnız satın alma fiyatına değil, ağırlık, korozyon, EMC, topraklama, bakım ve çevresel dayanımın tamamına bakılmalıdır.
Sonlandırma teknolojisini üretim süreciyle eşleştirin
HARTING Han portföyünde krimp, vidalı, Push-In, Han-Quick Lock, IDC, cage-clamp, Fast ve preLink gibi farklı sonlandırma teknolojileri bulunabilir. Bu liste, bütün yöntemlerin her insert veya modülde mevcut olduğu anlamına gelmez. Seçim; kablonun tek ya da çok telli yapısı, damar kesiti, yüksük kullanımı, montaj adedi, saha erişimi, titreşim koşulu ve kalite güvence yöntemiyle yapılmalıdır. Bakım ekibinin alışık olduğu yöntem önemlidir, ancak yalnız alışkanlık teknik uyumluluğun yerini tutmaz.
Krimp bağlantı, kontak ve iletken arasında kontrollü, gaz sızdırmaz bir deformasyon oluşturmayı hedefler. HARTING, krimp işlemi için IEC 60352-2 gerekliliklerine işaret eder. Doğru sonuç için seçilen kontak, izin verilen iletken kesiti ve yapısı, soyma boyu, krimp kalıbı ve alet ayarı tek bir proses reçetesi olmalıdır. Kontağın konnektör gövdesine oturması kadar krimp yüksekliği, çekme testi ve görsel kontrol de kalite planına göre doğrulanmalıdır. Uygun kalıp kullanılmadan yapılan sıkma veya farklı aileden kontak karıştırılması, dışarıdan sağlam görünen fakat güvenilir olmayan bir bağlantı yaratabilir.
Push-In bağlantıda hazırlanmış iletken doğrudan yaylı bağlantı noktasına yerleştirilebilir; iletken tipi ve hazırlanma biçimi ürün talimatıyla eşleştirilir. Vidalı bağlantı sahada yaygın aletlerle çalışmaya uygun olabilir, fakat doğru uç ve belirtilen tork gerektirir. IDC ve Han-Quick Lock gibi yöntemler iletken hazırlığını azaltmaya yönelik farklı mekanik prensiplere sahiptir. preLink ise uyumlu veri kablolamasında ön sonlandırılmış bağlantı elemanının farklı arayüzlerle kullanılmasını hedefler. Her yöntem için operatör eğitimi, ilk parça doğrulaması ve sökme/yeniden bağlama prosedürü tanımlanmalıdır.
Gövde, kilitleme ve çevresel koruma
Kaput ve gövdenin malzemesi, yüzey kaplaması ve kilitleme düzeni konnektörün mekanik davranışını belirler. Tek veya çift mandal, vidalı kilit ve uygulamaya özel başka seçenekler; titreşim, erişim alanı ve yanlış açılmaya karşı gereken güvenlikle değerlendirilir. Kablo çıkışının üstten ya da yandan olması, makine üzerindeki bükülme yarıçapını ve bakım hareketini değiştirir. Panel kesiti, montaj delikleri, conta yüzeyi ve sıkma torku üç boyutlu yerleşim verileriyle kontrol edilmelidir.
09 40 010 0391 ürün numaralı Han 10 HPR HBM Rear-fit, kesin değerlerin neden ürün koduna bağlı olduğunu gösteren güncel bir gövde örneğidir. HARTING bu arka montajlı 10B bulkhead gövdeyi vidalı kilitleme, korozyona dayanıklı toz kaplı alüminyum döküm ve NBR conta ile tanımlar. Ürün sayfasında IEC 61984’e uygun kullanım için −40 °C ile +125 °C sınırlayıcı sıcaklık, sabitleme vidaları için 3 Nm ve vidalı kilit için 4 Nm değerleri yer alır. IP65, IP68, IP69 ve IPX9K ile UL Type 4/4X/12 bilgileri de aynı sayfada belirtilir. Bu değerler, yalnız söz konusu gövdenin talimata uygun monte edilmiş ve uygun eş parça ile kilitlenmiş yapılandırması için ele alınmalıdır; tüm Han veya tüm HPR ürünlerinin ortak değeri değildir.
| Uygulama sorusu | Değerlendirilecek Han çözümü | Teklifte ürün koduyla doğrulanacak veri |
|---|---|---|
| Sabit kutup sayısında güç veya kontrol bağlantısı mı? | Uygun monoblok Han insert ve eşleşen kaput/gövde | Kontak sayısı, akım, gerilim, iletken kesiti, sonlandırma ve gövde boyutu |
| Güç, sinyal, veri veya pnömatik aynı arayüzde mi? | Han-Modular çerçeve ve görev bazlı modüller | Modül yuvası, modül kombinasyonu, izolasyon, ekranlama ve kablo hacmi |
| Düşük ağırlıklı, yalıtkan gövde mi gerekiyor? | Han-Eco ürün ailesi | Insert uyumu, sızdırmazlık, PE, ekranlama, ortam ve mekanik dayanım |
| Zorlu dış ortam veya yıkama koşulu mu var? | İlgili Han HPR veya uygun korumalı gövde seçeneği | Belirli üründe IP/UL Type kapsamı, malzeme, conta, kilit ve montaj koşulu |
| Seri üretimde hızlı kablolama mı hedefleniyor? | Üründe mevcutsa krimp, Push-In veya diğer hızlı sonlandırma | İletken hazırlama, onaylı alet, temas elemanı, çevrim ve proses kontrolü |
| Endüstriyel Ethernet veya başka veri hattı mı taşınacak? | Protokol ve kabloya uygun Han veri modülü | Kategori, veri hızı, ekran sürekliliği, empedans, pin dizilimi ve test yöntemi |
Güç, sinyal, veri ve pnömatik hatları aynı arayüzde yönetmek
Bir konnektörde farklı ortamları birleştirmek, makine modülünü daha hızlı ayırmaya yardımcı olabilir; fakat devrelerin birbirinden etkilenmemesi tasarlanmalıdır. Güç kontaklarının ısınması, yakınındaki sinyal ve veri modüllerinin çalışma koşulunu değiştirebilir. Analog sinyaller, enkoder hatları ve endüstriyel Ethernet için ekranın gövde ve kablo girişi boyunca nasıl devam ettiği belirlenmelidir. Modülün ilan edilen veri yeteneği, kullanılan kablo, saha konnektörü, karşı cihaz ve toplam kanal boyunca doğrulanır.
Pnömatik modül kullanılıyorsa boru çapı, çalışma basıncı, akış, hava kalitesi ve sızıntı kontrolü elektriksel konulardan ayrı bir çalışma paketi olarak tanımlanmalıdır. Enerji kesildiğinde hatta kalabilecek basınç, bakım prosedüründe ele alınır. Elektrik ve pnömatik hatları aynı gövdede birleştiren sistemlerde montaj sırası ve hata önleme özellikle önemlidir. Erkek-dişi yönlendirme, mekanik kodlama, işaretleme ve interlock yaklaşımı yanlış modülün veya yanlış makine ünitesinin eşleşmesini önlemelidir.
Konfigürasyon ve mühendislik verilerini proje akışına bağlayın
HARTING Han Configurator, uygulama gereksinimlerinden hareketle uyumlu bileşenleri bir araya getirmeye, yapılandırmayı üç boyutlu görmeye ve paylaşılabilir bir kimlik üretmeye yardımcı olur. Konfigüratör çıktısı; BOM hazırlama, panel kesiti ve kablo çıkışı kontrolü için yararlıdır. HARTING’in mühendislik verileri hizmetinde CAD modelleri, ECAD verileri ve teknik belgeler de bulunur. Bu veriler, makine yerleşimi ile elektrik projesinin aynı revizyona bağlanmasını kolaylaştırır.
Konfigüratör, tasarım sorumluluğunun yerini almaz. HARTING de aracın, oluşturulan yapılandırmanın belirli bir standardı veya uygulama gereksinimini kendiliğinden karşıladığını garanti etmediğini belirtir. Tasarımcı; yükleri, çevreyi, izolasyon koordinasyonunu, EMC’yi, fonksiyonel güvenliği ve geçerli mevzuatı ayrıca doğrulamalıdır. Paylaşım kimliği ve ürün listesi proje revizyonuna kaydedilmeli; sonradan değiştirilen kablo rakoru, kontak veya modül as-built dokümana işlenmelidir.
Han endüstriyel konnektör teklifi için kontrol listesi
- Arayüzleri listeleyin: Her makine bölümü için güç, kontrol, emniyet, analog sinyal, veri, koruma iletkeni ve varsa pnömatik hatları ayrı ayrı kaydedin.
- Elektriksel değerleri verin: İşletme gerilimi, sürekli ve tepe akım, frekans, kısa devre koşulu, veri protokolü ve gerekli izolasyon koordinasyonunu belirtin.
- Kabloyu tanımlayın: Damar sayısı, iletken kesiti ve yapısı, dış çap, ekran, kılıf malzemesi, minimum bükülme yarıçapı ve kablo hareketini paylaşın.
- Gövde yerleşimini belirleyin: Panel veya kablo-kablo montajı, kesit, delikler, düz/açılı çıkış, erişim alanı ve eşleşme yönünü çizim üzerinde gösterin.
- Ortamı sınıflandırın: Sıcaklık, su, toz, yıkama, yağ, kimyasal, UV, korozyon, titreşim, darbe ve iç/dış ortam koşullarını yazın.
- Sonlandırma sürecini seçin: Krimp, Push-In, vida veya diğer yöntemi vardiya hacmi, saha servisi, alet, operatör ve kalite kontrol imkânıyla eşleştirin.
- Kodlama ve güvenliği planlayın: Yanlış eşleşmeyi önleyen mekanik kodlama, etiket, koruyucu kapak, PE düzeni ve enerji ayırma prosedürünü tanımlayın.
- Tam ürün ağacını doğrulayın: Her iki eş tarafı, insert/modül ve çerçeveyi, kontakları, rakoru, contayı, kilidi ve aksesuarları birlikte kontrol edin.
- Belgeleri isteyin: Seçilen her sipariş numarası için güncel teknik föy, montaj talimatı, CAD/ECAD verisi ve gerekli onay kapsamını doğrulayın.
Bu bilgiler tamamlandığında Han endüstriyel konnektör seçimi, yalnız gövde fotoğrafına veya aile adına göre değil, makinenin gerçek arayüz tanımına göre yapılabilir. Oskon; elektrik şeması, kablo listesi, mekanik yerleşim ve bakım senaryosunu bir arada değerlendirerek HARTING bileşenlerinden izlenebilir bir ürün ağacı hazırlayabilir. Ürünlerin bulunabilirliği, teslim süresi ve proje için nihai uygunluğu teklif tarihinde ayrıca teyit edilmelidir; bu katalog içeriği stok veya uygulama uygunluğu taahhüdü değildir.
