SICK Mesafe Ölçüm Sensörleri: Doğru Teknoloji ve Ürün Seçim Rehberi

Endüstriyel bir mesafe ölçüm uygulamasında asıl soru yalnızca “kaç metre ölçülecek?” değildir. Hedef yüzeyin rengi ve yansıtıcılığı, hareket hızı, ölçüm doğruluğu, çevredeki ışık, toz veya sis, montaj açısı, haberleşme biçimi ve emniyet gereksinimi aynı anda değerlendirilmelidir. SICK mesafe sensörleri; kısa mesafeli hassas konum kontrolünden depo vinçlerinin uzun eksen konumlandırmasına, seviye izlemeden mobil ekipman çevre algılamasına kadar farklı görevler için ışık, ultrason ve radar temelli seçenekler sunar. Doğru seçim, katalogdaki en yüksek menzili değil, gerçek hedefte sürdürülebilir ölçüm kalitesini esas alır.

Mesafe ölçüm sensörü neyi ölçer?

Bir mesafe sensörü, sensör ile hedef arasındaki konumu temassız biçimde sayısal veya analog bir değere dönüştürür. Bu değer bir parçanın varlığını anahtarlamak için kullanılabileceği gibi sürekli pozisyon, kalınlık, çap, doluluk, sarkma, istif yüksekliği ya da hareket ekseni bilgisine de dönüşebilir. Bir fotoelektrik sensörde yalnızca “var/yok” sonucu yeterliyken ölçüm sensöründe çözünürlük, tekrarlanabilirlik, doğrusallık, tepki süresi ve ölçüm değerinin yaşlanması gibi ek performans ölçütleri önem kazanır.

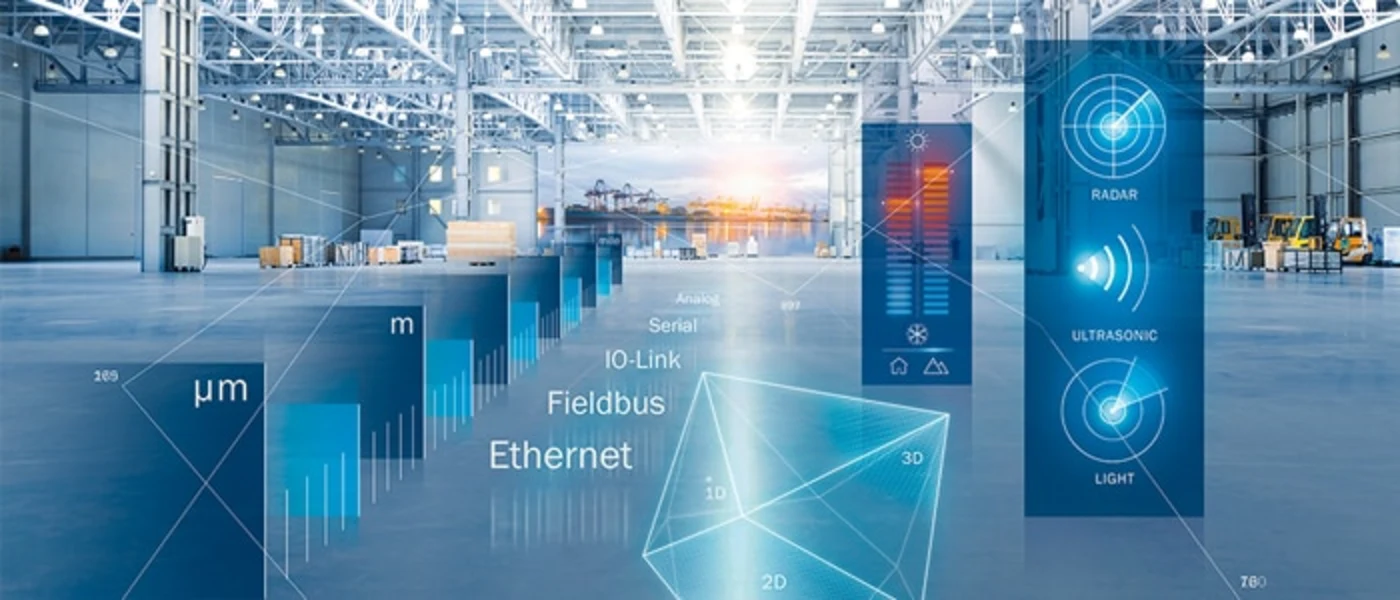

SICK’in resmi mesafe ve LiDAR yaklaşımı ölçüm aralığını mikron seviyesinden çok uzun mesafelere kadar ele alır. Portföy; deplasman ölçüm sensörleri, orta ve uzun menzilli lazer sensörleri, ultrasonik sensörler, doğrusal ölçüm çözümleri ve iki ya da üç boyutlu algılama sistemleri gibi ayrı sınıflara ayrılır. Bu aileler aynı işi farklı fiziksel ilkelerle çözmez; her birinin hedef yüzey, çevre ve proses dinamiği karşısında güçlü olduğu farklı bir çalışma penceresi vardır.

Önce uygulamayı doğru sınıflandırın

Kısa mesafede hassasiyet ve kalite kontrol

Kalınlık, çap, yükseklik farkı, kenar konumu veya yüzey profili gibi görevlerde ölçüm aralığı görece küçük olsa da hassasiyet beklentisi yüksektir. Burada nominal menzilden önce çözünürlük ve tekrarlanabilirlik incelenir. Parçanın siyah, parlak, yarı saydam veya dokulu olması optik geri dönüşü değiştirebilir. Sensörün hedefe geliş açısı, ışık lekesinin boyutu ve titreşim de ölçüm dağılımını etkiler. Aynı ürün ailesinin farklı optik ve lazer sınıfına sahip tipleri bulunabileceğinden kesin değerler seçilen sipariş kodunun veri sayfasından doğrulanmalıdır.

Orta mesafede konum ve malzeme akışı

Konveyör üzerindeki koli yüksekliği, bobin çapı, taşıyıcı konumu veya istif mesafesi gibi uygulamalarda sensör hem değişken yüzeyleri görmeli hem de PLC’ye kararlı bir süreç değeri aktarmalıdır. Bir anahtarlama çıkışı basit görevler için yeterli olabilir; sürekli kontrol gereken yerlerde analog çıkış, IO-Link veya seri haberleşme tercih edilir. Ölçüm hızı, hedefin sensör görüş alanında kalma süresinden daha hızlı olmalı; filtreleme ayarı ise gürültüyü azaltırken kontrol döngüsünü gereksiz yere yavaşlatmamalıdır.

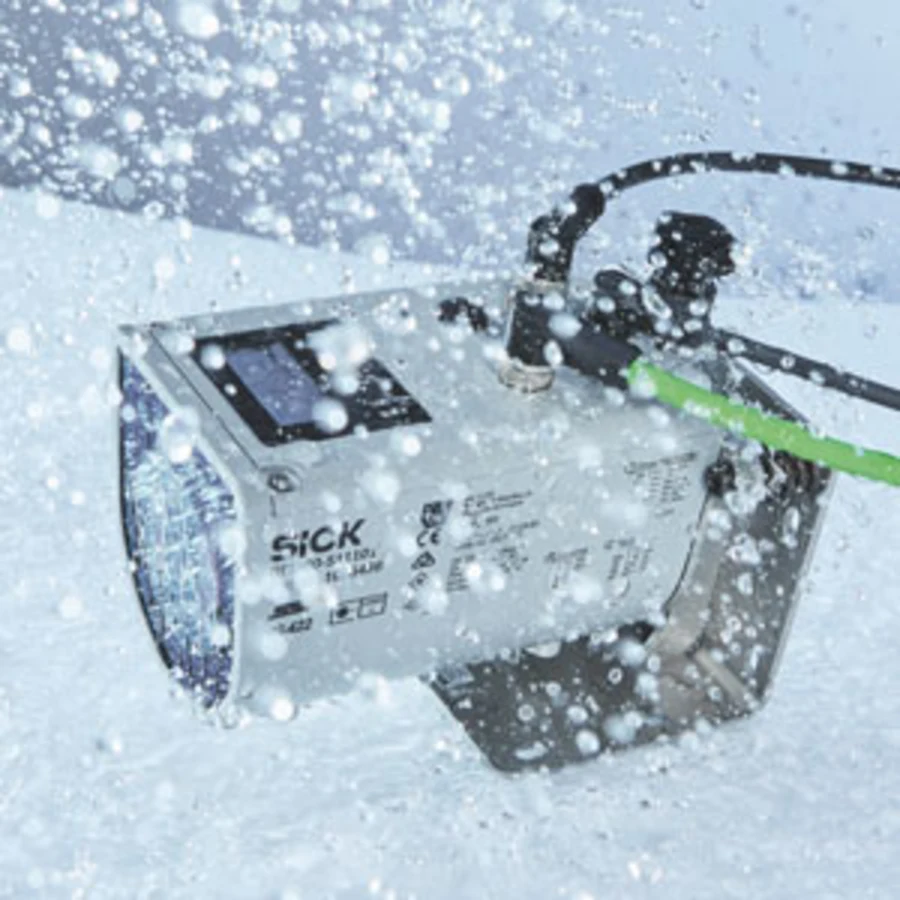

Uzun mesafede eksen konumlandırma

Otomatik depolama makineleri, portal sistemler, vinçler ve raylı hareket eksenlerinde reflektörlü uzun menzil ölçümü sık kullanılır. Bu uygulamalarda tekrarlanabilir konum bilgisinin yanında haberleşme çevrim süresi, mekanik hizalama, reflektör boyutu, ray salınımı ve komşu optik cihazların etkisi değerlendirilir. Bakım ekibinin kirlenme veya sinyal zayıflamasını erken görebilmesi, yalnızca ilk devreye alma performansından daha değerlidir. Cihazın teşhis verilerinin kontrol sistemine taşınması planlı bakım yaklaşımını destekler.

Işık, ultrason ve radar arasında seçim

Optik zaman-of-flight ölçümü, gönderilen ışığın hedefe gidip geri dönme süresini değerlendirir. Görünür lazer hizalamayı kolaylaştırabilir; yüksek tanımlı değerlendirme yöntemleri değişken çevre koşullarında kararlı sonuç üretmeyi hedefler. Küçük ışık lekesi dar nesneleri ve hassas kenarları ölçmede avantaj sağlayabilir. Buna karşılık çok parlak, ayna benzeri, aşırı koyu veya ışığı geçiren hedeflerde saha denemesi yapmak gerekir.

Ultrasonik ölçüm, ses darbesinin hedefe ulaşma ve geri dönme süresini kullanır. Nesnenin rengi veya optik şeffaflığı çoğu durumda belirleyici değildir; bu nedenle şeffaf film, sıvı yüzeyi veya farklı renkte ürünler için güçlü bir alternatiftir. Ancak hedef geometrisi, ses emilimi, hava akımı, sıcaklık değişimi ve kör bölge dikkate alınmalıdır. Sensörler birbirine yakın kuruluyorsa çapraz etkileşim ihtimali ve senkronizasyon seçenekleri kontrol edilir.

Radar temelli ölçüm, ışık yerine elektromanyetik dalgalarla çalışır ve belirli dış ortam, toz veya hava etkilerinin bulunduğu uygulamalarda avantaj sağlayabilir. Radarın ışın geometrisi, hedefin radar kesiti ve çevredeki metal yansımalar uygulamaya özgü incelenmelidir. Teknoloji seçimi “en dayanıklı olan” gibi tek bir etikete indirgenmemeli; hedef, arka plan, beklenen doğruluk ve montaj alanıyla doğrulanmalıdır.

Hedef yüzey ölçümü nasıl değiştirir?

Bir mesafe sensörünün katalog menzili çoğu zaman tanımlı bir yansıtıcılık oranı, reflektör veya standart hedef üzerinden verilir. Beyaz bir yüzeyden alınan geri dönüş ile mat siyah kauçuktan alınan geri dönüş aynı değildir. Parlak sac, lazeri sensöre geri göndermek yerine farklı bir yöne yansıtabilir. Folyo ve camda ön ve arka yüzeyden farklı yansımalar oluşabilir. Bu nedenle numune parçayla deneme, özellikle değişken renkli ambalaj ve işlenmiş metal uygulamalarında seçim sürecinin parçasıdır.

Hedefin sensöre göre açısı da önemlidir. Konveyörde sallanan bir koli, düz yüzeyini her çevrimde aynı açıyla sunmayabilir. Silindirik bobinlerde ölçüm noktası çap değiştikçe yer değiştirebilir. Küçük parçaların arkasındaki makine gövdesi istenmeyen ikinci hedef oluşturabilir. Öğretme sınırları, arka plan bastırma, ortalama alma ve geçerlilik sinyali gibi fonksiyonlar ancak bu geometri görüldükten sonra doğru ayarlanabilir.

Ölçüm kalitesi için okunması gereken teknik değerler

• Ölçüm aralığı: Hedefin en yakın ve en uzak gerçek konumlarını, tolerans ve bakım payıyla kapsamalıdır.
• Çözünürlük: Cihazın gösterebildiği en küçük değer adımıdır; tek başına mutlak doğruluk anlamına gelmez.
• Tekrarlanabilirlik: Aynı koşul ve hedefte ölçümün ne kadar yakın sonuç verdiğini anlatır.
• Doğrusallık veya doğruluk: Ölçülen değer ile gerçek değer arasındaki sapmanın tanımlanmasına yardımcı olur.
• Tepki ve çıkış süresi: Hızlı hedeflerde kontrol sisteminin güncel mesafe bilgisini ne kadar gecikmeyle aldığını belirler.
• Ortam ışığı bağışıklığı: Tavan aydınlatması, güneş veya komşu sensör ışığı bulunan alanlarda önemlidir.
• Koruma sınıfı ve sıcaklık: Yalnızca sensörü değil, konnektörün eşleşmiş durumunu ve kabloyu da kapsayan kurulum şartlarıyla okunmalıdır.

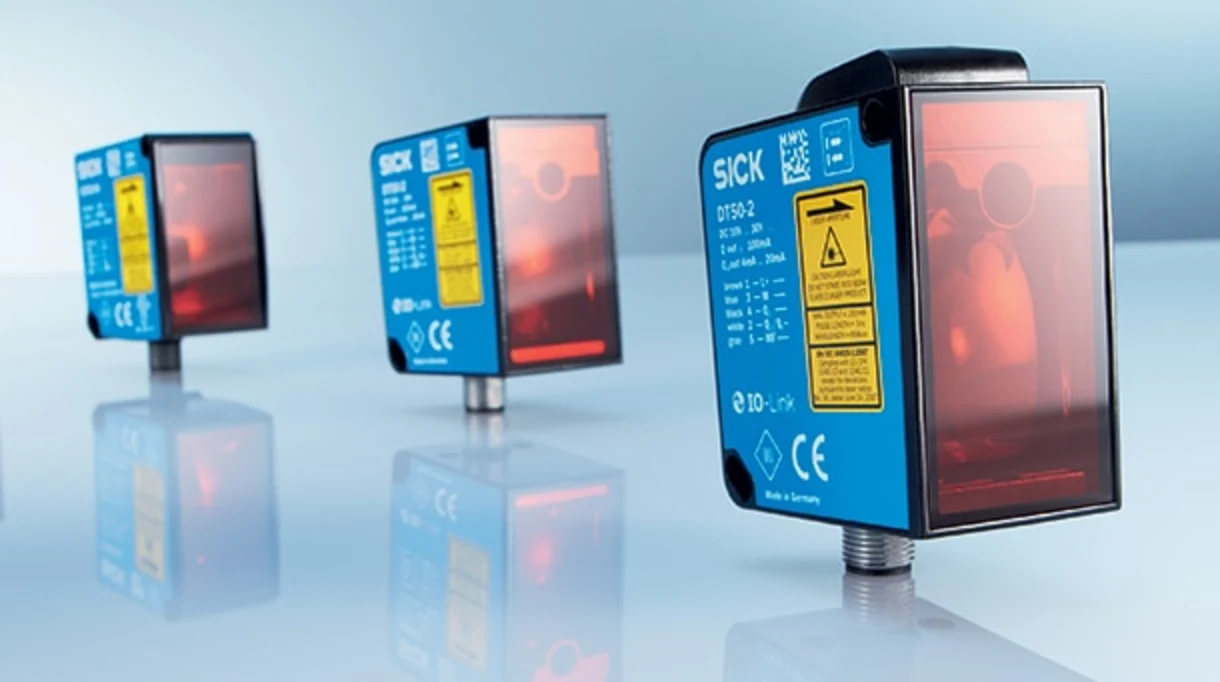

Bu değerler farklı cihaz ailelerinde ve hatta aynı ailenin farklı tiplerinde değişir. Örneğin Dx50 ailesi doğrudan nesne veya reflektör üzerinden farklı menzil seçenekleri, dijital, analog ya da seri arayüzler ve farklı lazer sınıfları içerir. Bu yüzden aile düzeyindeki tanıtım değeri, belirli sipariş kodunun garantili değeri gibi kullanılmamalıdır.

Haberleşme ve otomasyon mimarisi

Basit bir eşik kontrolünde PNP veya NPN anahtarlama çıkışı yeterli olabilir. Sürekli mesafe takibi için 4–20 mA ya da 0–10 V analog sinyal yaygın bir çözümdür; ancak kablo uzunluğu, topraklama ve ölçeklendirme hataları hesaba katılmalıdır. IO-Link, ölçüm değerinin yanında teşhis ve parametre bilgisini standart bir noktadan taşımayı kolaylaştırır. Hızlı konum eksenlerinde SSI, RS-422, PROFINET veya seçilen ürünün desteklediği başka bir endüstriyel arayüz doğrudan kontrol mimarisine uyabilir.

Arayüz kararı sadece PLC’de boş port bulunmasına göre verilmemelidir. İstenen çevrim süresi, zaman damgası ihtiyacı, kablo güzergâhı, cihaz değişim senaryosu, merkezi parametre yedekleme ve ağ yükü birlikte düşünülür. Mesafe değeri bir emniyet fonksiyonunda kullanılacaksa standart ölçüm sensörünün tek başına emniyet bileşeni olduğu varsayılmaz; risk değerlendirmesi ve uygun emniyet mimarisi ayrıca kurulmalıdır.

Montaj ve devreye alma kontrol listesi

1. Minimum ve maksimum mesafeyi gerçek hareket sınırlarıyla ölçün; mekanik tolerans payını ekleyin.
2. En kötü hedefi belirleyin: en koyu, en parlak, en küçük veya en eğimli numuneyi test edin.
3. Sensör ışınını koruyucu cam, makine muhafazası ve hareketli kablo güzergâhıyla birlikte üç boyutlu kontrol edin.
4. Komşu optik sensör, kaynak ışığı, güneş ve yüksek frekanslı aydınlatma etkilerini sahada deneyin.
5. Çıkış ölçeğini, geçersiz ölçüm davranışını, filtreyi ve eşikleri PLC programıyla aynı dokümana kaydedin.
6. Kirlilik uyarısı ve sinyal kalitesi gibi teşhisleri yalnızca ekranda bırakmayın; bakım alarmına veya izleme katmanına taşıyın.
7. Cihaz değişiminde parametrenin nasıl geri yükleneceğini, montajın nasıl yeniden hizalanacağını ve kabul testinin nasıl yapılacağını tanımlayın.

Uygulamaya göre pratik seçim yaklaşımı

Bobin çapı ve sarkma: Hedef rengindeki değişime, titreşime ve hızlı güncellemeye bakılır. Analog veya IO-Link ölçüm değeri kontrol algoritmasına ölçeklenir.

Konveyörde koli yüksekliği: Farklı yüzey, baskı ve açıklıklarda kararlılık; görüş alanı ile konveyör hızı doğrulanır. Birden çok ölçüm noktası gerekiyorsa tek noktalı sensör ile profil sensörü arasındaki sınır çizilir.

Depo vinci konumlandırma: Reflektör boyutu, maksimum seyir, yanal salınım, hız, ağ çevrimi ve duruş hassasiyeti birlikte hesaplanır. Aynı koridorda birden çok optik cihaz varsa karşılıklı etkileşim incelenir.

Tank veya hazne seviyesi: Ortamın basıncı, sıcaklığı, köpük, buhar, toz ve hedef yüzey hareketi ölçüm prensibini belirler. Proses bağlantısı ve patlayıcı ortam gereksinimi varsa yalnızca genel amaçlı mesafe sensörü seçilmez.

Dış ortam araç veya altyapı algılama: Yağmur, sis, güneş, hedef rengi ve uzun dönem optik kirlenme hesaba katılır; gerekirse radar veya LiDAR çözümü karşılaştırmaya dahil edilir.

Oskon projede hangi çıktıları hazırlar?

Oskon yaklaşımı ürün koduyla başlamaz. Önce hedef ve arka plan numuneleri, hareket profili, ölçüm toleransı, çevre koşulu ve mevcut kontrol altyapısı çıkarılır. Ardından uygun SICK teknoloji sınıfı seçilir; sensör, braket, reflektör, kablo ve bağlantı aksesuarları tek bir montaj bütünü olarak ele alınır. PLC ölçeklendirmesi, hata davranışı, teşhis alarmları ve operatör ekranı aynı fonksiyon tanımına bağlanır.

FAT sırasında menzil sınırları, en kötü hedef, sensör kirlenmesi, kablo kopması ve geçersiz ölçüm senaryoları denenir. SAT aşamasında gerçek ışık ve makine titreşimi altında referans ölçüm alınır. Teslim dokümanında cihaz tipi, parametre yedeği, eşik değerleri, montaj ölçüsü, temizlik yöntemi ve kabul kriteri yer alır. Böylece sensör yalnızca çalışan bir komponent değil, bakım ekibinin de yönetebildiği ölçüm noktası hâline gelir.

Sık sorulan sorular

En uzun menzilli sensör en güvenli seçim midir?

Hayır. Gereğinden geniş menzil; ışık lekesi, çözünürlük, maliyet, arka plan etkisi veya montaj geometrisi açısından avantaj sağlamayabilir. En kötü hedefte gerekli performansı veren en uygun çalışma penceresi seçilmelidir.

Siyah yüzey her zaman ölçülemez mi?

Birçok optik sensör koyu hedefleri ölçebilir; ancak kullanılabilir menzil ve tekrarlanabilirlik beyaz hedefe göre değişebilir. Kesin karar, veri sayfasındaki remisyon koşulları ve gerçek numune testiyle verilir.

Ultrasonik sensör şeffaf nesnelerde daha mı uygundur?

Renk ve saydamlıktan daha az etkilenmesi önemli bir avantajdır. Yine de hedefin sesi yansıtma biçimi, kör bölge, hava akımı ve sıcaklık değerlendirilmeden otomatik tercih yapılmaz.

Mesafe sensörü makine emniyeti için kullanılabilir mi?

Genel amaçlı ölçüm sensörleri otomatik olarak emniyet bileşeni sayılmaz. İnsan koruma görevi varsa risk değerlendirmesine uygun sertifikalı emniyet ürünü ve güvenli kontrol mimarisi seçilmelidir.
