Kontrol panosundaki bir ray klemens dizisi, sahadan gelen iletkenlerle güç dağıtımı, kontrol ve ölçüm devreleri arasındaki fiziksel arayüzdür. Bu alan yalnız “kabloyu bağlayan gri parçalar” olarak ele alındığında; kesit uyumsuzluğu, yetersiz test olanağı, gereksiz pano genişliği ve bakım sırasında karışan potansiyeller gibi sorunlar ortaya çıkabilir. Phoenix Contact ray klemens portföyü; geçiş, çok iletkenli, çok katlı, ayırma, sigortalı, sensör/aktüatör, yüksek akım, trafo ve geçmeli klemensler gibi farklı görevleri aynı sistem yaklaşımı içinde değerlendirmeye imkân verir. Bu sayede seçim, yalnız bağlantı teknolojisine değil devrenin işlevine göre yapılabilir.
Bu katalog rehberi, Phoenix Contact ürün ailelerini bir teklif ve projelendirme akışına yerleştirir. Önce devrenin elektriksel görevi ve kullanılacak iletken tanımlanmalı; ardından bağlantı teknolojisi, nominal kesit, gerçek bağlantı aralığı, akım ve gerilim, kat sayısı, köprüleme, test, markalama ve DIN rayı gereksinimi belirlenmelidir. Buradaki değerler ürün ailesini anlamaya yardımcı olan üretici verileridir. Nihai ürün kodu için güncel teknik föydeki IEC/UL verileri, ortam ve montaj koşulları ile projede geçerli standartlar birlikte doğrulanmalıdır.
Ray klemens seçimine ürün kodundan önce devre göreviyle başlayın

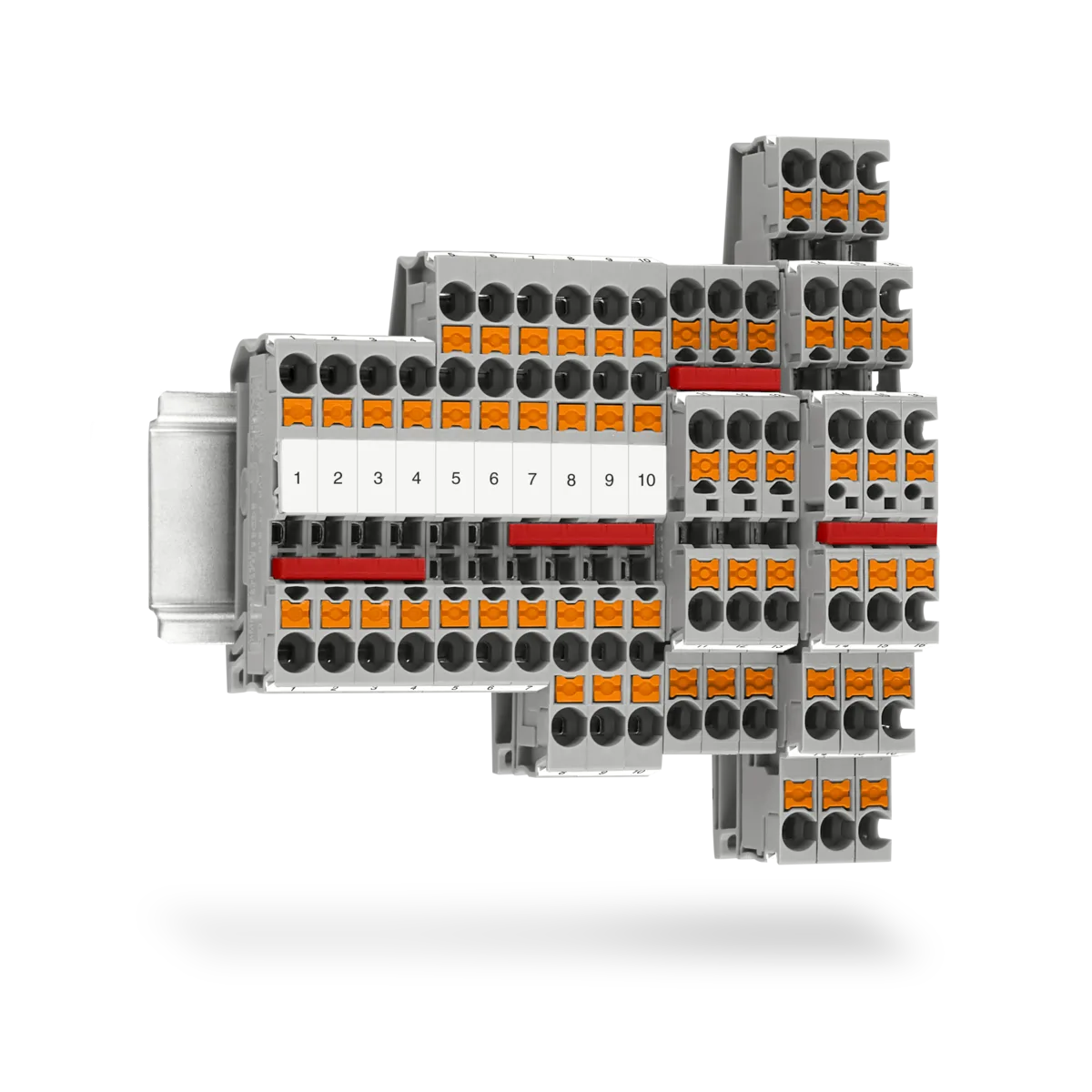

Geçiş klemensi, iki iletken arasında düzenli bir bağlantı oluşturur. Aynı potansiyelin birden fazla hatta dağıtılması gerekiyorsa çok iletkenli yapı; pano yüksekliği kullanılabiliyor ancak ray üzerinde genişlik sınırlıysa çok katlı yapı değerlendirilebilir. Çok katlı klemens, alan kazandırırken katların okunabilir biçimde markalanmasını ve her bağlantı noktasına alet erişimini gerektirir. Bu nedenle yalnız katalogdaki klemens genişliğiyle karar verilmemeli; köprü, etiket, ayırıcı plaka ve kablo dönüş hacmi dahil tamamlanmış dizinin gerçek ölçüsü hesaplanmalıdır.
Ayırma ve bıçaklı ayırma klemensleri devrenin kablolama seviyesinde ayrılmasına, ölçüm ve bakım için erişilebilir bir nokta kurulmasına hizmet eder. Phoenix Contact, bıçaklı tiplerde görünür ayırma noktasını; temel ayırma klemenslerinde ise sigorta veya komponent fişi gibi işlevlerin eklenebilmesini öne çıkarır. Sigortalı, diyotlu ve komponent klemensleri de ek işlevi ray seviyesine taşır. Ancak sigorta tipi, güç kaybı, polarite ve değiştirme prosedürü seçilen bileşene göre belirlenmeli; klemens üzerindeki işlev, devrenin koruma ve emniyet hesabının yerine geçirilmemelidir.
Push-X, Push-in ve vidalı bağlantı arasındaki temel fark

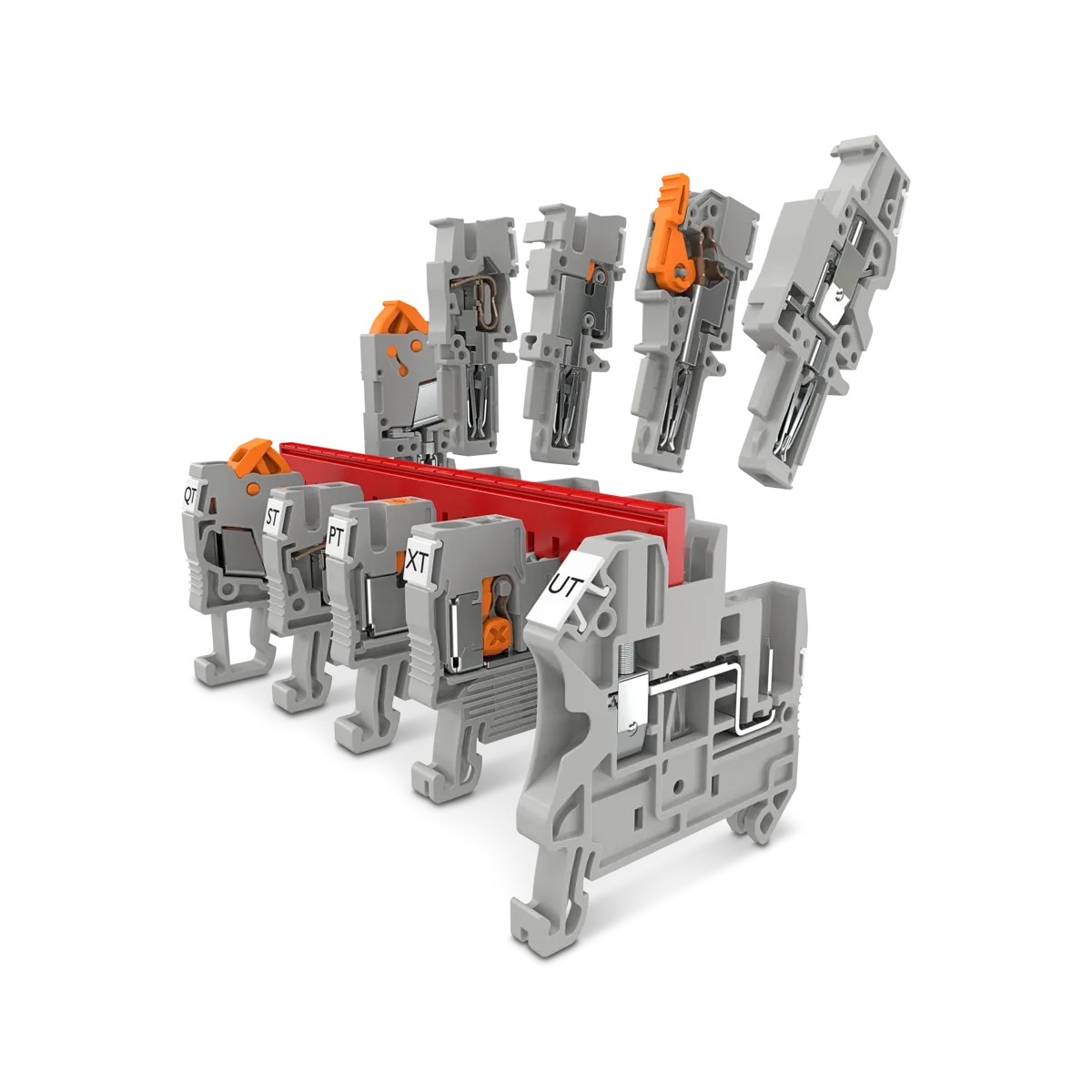

Push-X teknolojisinde temas yayı fabrikada ön gerilimlidir. Üretici, tek veya çok telli iletkenlerin yüksüklü ya da yüksüksüz olarak doğrudan bağlanabildiğini; iletkenin bağlantı bölmesinin sonundaki mekanizmayı tetikleyerek yayı kapattığını belirtir. Turuncu düğme ile iletken çıkarılır ve bağlantı yeniden ön gerilimli duruma getirilir. Push-in teknolojisi ise tek telli iletkenlerin ve yüksüklü çok telli iletkenlerin aletsiz doğrudan bağlanmasını sağlar. İnce, yüksüksüz çok telli iletkenlerde ilgili ürünün düğmesi ve üretici montaj yöntemi kullanılmalıdır.
Vidalı bağlantı, yüksek temas ve sıkıştırma kuvveti sunan, yaygın kabul görmüş bir bağlantı yaklaşımıdır. Servis alışkanlığı, iletken tipi ve tesis standardı vidalı yapıyı tercih sebebi yapabilir; buna karşılık hazırlanmış tork değerinin doğru aletle uygulanması gerekir. Yaylı, hızlı bağlantılı ve cıvatalı ürünler de uygulamaya göre farklı güçlü yanlar sunar. Bağlantı teknolojisini “en yeni” veya “en güçlü” gibi tek bir sıfatla seçmek yerine; iletken hazırlama yöntemi, montaj adedi, titreşim, otomasyon seviyesi, bakım ekibinin standardı ve doğrulanabilir kalite kontrolü karşılaştırılmalıdır.
Phoenix Contact’ın güncel klemens sayfasında örnek olarak verilen 4 mm² nominal kesitli Push-X geçiş klemensi; 0,5–6 mm² bağlantı aralığı, 32 A nominal akım ve 500 V nominal gerilimle tanıtılır. Aynı sayfadaki 1,5 mm² nominal kesitli yeni aile için 0,34–2,5 mm², 17,5 A ve 500 V verileri bulunur. Bunlar bütün XT ürünlerine aktarılabilecek sınırsız değerler değildir; bağlantı sayısı, renk, onay, kesit ve ürün çeşidi değiştiğinde seçilen sipariş kodunun teknik tablosu esas alınmalıdır.
CLIPLINE complete: klemensi aksesuarlarıyla birlikte tasarlamak
CLIPLINE complete yaklaşımının önemli noktası, klemens dizisini tek tek ürünlerden oluşan bir liste olmaktan çıkarıp köprüleme, markalama ve test fonksiyonlarıyla birlikte ele almasıdır. Üretici, çift fonksiyon kanalı sayesinde farklı bağlantı yöntemlerine sahip klemenslerin esnek biçimde birleştirilebildiğini ve standartlaştırılmış aksesuarların kullanılabildiğini belirtir. Böyle bir sistemde geçmeli köprüler ortak potansiyelleri dağıtır; test aksesuarları ölçüm erişimi sağlar; etiket alanları ise şema ile saha arasındaki tanımı görünür kılar.
Aksesuar ortaklığı, her aksesuarın her klemense otomatik olarak uyduğu anlamına gelmez. Köprü adımı, kutup sayısı, kesme veya atlama gereksinimi ve izin verilen akım seçilen klemens ailesiyle kontrol edilmelidir. Bitiş kapağı, ayırıcı plaka ve ray durdurucusu gibi mekanik parçalar da dizinin parçasıdır. Farklı gerilim seviyeleri veya devre sınıfları yan yana geldiğinde gerekli açıklık, ayırma ve dokunma koruması proje standardına göre değerlendirilmelidir. Tamamlanmış dizinin ürün ağacı, yalnız klemensleri değil bütün bu bileşenleri içermelidir.
Fonksiyon klemensleri hangi senaryolarda değerlendirilir?
Sensör ve aktüatör klemensleri sinyal ile besleme potansiyellerini kompakt bir düzende toplar. Phoenix Contact sayfası iki, üç veya dört iletkenli sensörleri destekleyen seçeneklerden ve bazı versiyonlarda LED ile durum görünürlüğünden söz eder. Burada LED’in devre gerilimi, yönü ve kaçak akım etkisi ayrıca doğrulanmalıdır. Çok sayıda sinyalin saha ile kontrolör arasında düzenlendiği projelerde marşaling klemensleri ve marşaling panelleri; yüksek bağlantı yoğunluğu, açık atama ve okunabilir markalama hedefleriyle ele alınabilir.
Akım ve gerilim trafosu devrelerinde ölçme-ayırma klemensleri, bağlantı, ayırma ve test işlevlerini düzenli bir arayüzde toplamak üzere tasarlanır. Akım trafosu sekonderinin işletme ve bakım davranışı özel prosedür gerektirir; yanlış açma tehlikeli gerilimlere yol açabileceği için yalnız ürün adıyla güvenli uygulama varsayılamaz. Seçilen klemensin bağlantı şeması, kısa devre köprülerinin işletim sırası, test fişleri ve kilitleme/markalama prosedürü yetkin elektrik tasarımı içinde hazırlanmalıdır.
Yüksek akım klemensleri büyük kesitli iletkenler ile yüksek güç dağıtımı için ayrı bir ürün alanıdır. Phoenix Contact genel sayfası bu ailede 1.500 V’a kadar tasarımlardan söz eder; bu üst portföy ifadesi her ürüne ait değildir. İletken malzemesi, kesit, kablo pabucu veya doğrudan bağlantı biçimi, sıkma torku, sıcaklık artışı ve kısa devre dayanımı belirli ürün kodu üzerinden hesaplanmalıdır. Minyatür ve mikro klemenslerde ise amaç dar alanda düzenli kablolamadır; kompaktlık, izin verilen kesit ve alet erişimiyle dengelenmelidir.
| Devre ihtiyacı | Değerlendirilecek Phoenix Contact ürün ailesi | Teklifte doğrulanacak başlıca veri |
|---|---|---|
| İki iletkenin standart bağlantısı | Geçiş klemensi | Bağlantı teknolojisi, kesit aralığı, akım, gerilim ve ray tipi |
| Yüksek bağlantı yoğunluğu | Çok iletkenli veya çok katlı klemens | Kat/bağlantı sayısı, genişlik, markalama ve erişim |
| Bakım ve ölçüm için devreyi ayırma | Ayırma veya bıçaklı ayırma klemensi | Ayırma elemanı, test aksesuarı, nominal değerler ve prosedür |
| Devreye sigorta, diyot veya komponent ekleme | Sigortalı, diyotlu veya komponent klemensi | Komponent tipi, güç kaybı, polarite, değiştirme ve dokunma koruması |
| Ön kablajlı ünitenin sökülebilir bağlantısı | COMBI geçmeli klemens | Kutup sayısı, konnektör tipi, kilitleme, kodlama ve yük değerleri |
| Sensör sinyali ve potansiyel dağıtımı | Sensör/aktüatör klemensi | İletken sayısı, ortak potansiyeller, LED versiyonu ve etiket düzeni |
| Akım/gerilim trafosu ölçüm devresi | Trafo ve ölçme-ayırma klemensi | Kısa devre/test sırası, bağlantı şeması ve işletme güvenliği |
Geçmeli COMBI yapısı ve modüler makine tasarımı
Geçmeli klemensler, ray tarafındaki sabit bağlantıyla önceden monte edilmiş kablo demetinin sökülebilir konnektörünü birleştirir. Phoenix Contact’ın COMBI ürün alanında, geçme bölmesinin karşı tarafında Push-X, Push-in, vidalı veya yaylı seçenekler bulunabilir. Güncel sayfadaki Push-X/COMBI örneği 2,5 mm² nominal kesit, 0,5–4 mm² bağlantı aralığı, 24 A ve 800 V değerleriyle tanıtılır. Bu teknik değerler sayfadaki belirli ürün yapısına aittir; kullanılacak konnektör ve klemens eşleşmesiyle tekrar doğrulanmalıdır.
Modüler makine ünitelerinde geçmeli düzen, ön montaj ve servis kolaylığı sağlayabilir. Bunun için fiş-klemens eşleşmesi mekanik kodlama, kutup sayısı ve devre etiketiyle güvence altına alınmalıdır. Aynı biçimde görünen iki konnektörün yanlış devreye takılması tasarım aşamasında önlenmeli; ayırma veya kilitleme aksesuarları ürün sistemi içinde seçilmelidir. Titreşim seviyesi, takma-çıkarma çevrimi ve saha erişimi de güncel ürün dokümanındaki koşullarla karşılaştırılmalıdır.
DIN rayı ve mekanik yerleşim hesabı
Ray klemensi seçimi, montaj rayından bağımsız değildir. Ürün sayfasında belirtilen NS 35/7,5, NS 35/15 veya başka ray tipi proje çizimiyle eşleştirilmelidir. Klemens yüksekliği; pano kapağı, kablo kanalı ve iletken bükülme yarıçapı için yeterli açıklık bırakmalıdır. Ray boyunca gereken toplam uzunluğa bitiş kapakları, ayırıcılar, durdurucular ve büyüme payı eklenmelidir. Ağır iletkenlerin klemense mekanik yük bindirmemesi için kablo sabitleme ve taşıma noktaları ayrıca planlanmalıdır.
Koruma iletkeni klemensleri, fonksiyonel topraklama ve ekran bağlantısı aynı kavram değildir. DIN rayı ve montaj plakasının koruma bağlantısı, klemensin onaylanan montaj şekli ve tesisin eşpotansiyel kuşaklama tasarımı birlikte değerlendirilmelidir. Ray yüzey kaplaması, bağlantı noktaları ve montaj talimatı göz ardı edilmemelidir. Renkler de yalnız görsel tercih olarak görülmemeli; PE, nötr, kontrol gerilimi ve özel potansiyeller için işletmenin standardıyla tutarlı bir düzen kurulmalıdır.
clipx ENGINEER ile dijital ürün ağacı
Phoenix Contact, clipx ENGINEER yazılımını klemens dizilerinin ve montajlı pano yerleşimlerinin planlanması için sunar; ECAD programlarıyla arayüzlerden söz eder. Dijital planlama, ürün seçimini otomatik olarak elektriksel açıdan doğru yapmaz; ancak klemens, aksesuar, markalama ve ray bileşenlerini tek bir ürün ağacında toplamak için yararlıdır. Projede cihaz ve I/O listesi güncellendiğinde klemens dizisi, etiketler ve malzeme listesi aynı revizyon mantığında yönetilebilir.
Üretimden geri gelen değişiklikler de dijital projeye işlenmelidir. Sahada eklenen bir köprü, değiştirilen sigorta yuvası veya farklı renkte kullanılan klemens yalnız fiziksel panoda kalırsa sonraki bakım dokümanı gerçeği yansıtmaz. Bu nedenle teklif aşamasında kullanılacak konfigürasyon, üretim onayı ve as-built revizyonu ayrı kilometre taşları olarak tanımlanmalıdır.
Ray klemens teklifi için kontrol listesi
- Devreleri sınıflandırın: Güç, kontrol, emniyet, analog ölçüm, haberleşme, trafo ve PE devrelerini ayrı işlev grupları hâlinde kaydedin.
- İletkeni tanımlayın: Bakır veya izin verilen başka iletken malzemesi, tek/çok telli yapı, yüksük, nominal kesit ve gerçek çap bilgisini belirtin.
- Elektriksel yükü doğrulayın: İşletme gerilimi, sürekli akım, kısa devre koşulu, sıcaklık ve gerekli izolasyon koordinasyonunu ürün koduyla karşılaştırın.
- Bağlantı teknolojisini seçin: Push-X, Push-in, vidalı veya diğer yöntemi montaj süresi, hazırlama biçimi, servis ve kalite kontrol yaklaşımıyla eşleştirin.
- Fonksiyonları ekleyin: Ayırma, test, sigorta, komponent, LED, sensör potansiyeli veya geçmeli bağlantı gereksinimini devre bazında belirleyin.
- Aksesuarları tamamlayın: Köprü, etiket, test fişi, bitiş kapağı, ayırıcı ve ray durdurucusunu tamamlanmış klemens dizisine dahil edin.
- Yerleşimi kontrol edin: DIN rayı tipi, pano içi genişlik, kanal mesafesi, bükülme yarıçapı, alet erişimi ve büyüme payını hesaplayın.
- Belgeleri isteyin: Seçilen her ürün kodu için güncel teknik föy, onaylar, montaj talimatı ve gerekiyorsa çevresel uygunluk belgelerini doğrulayın.
Bu bilgiler tamamlandığında Phoenix Contact ray klemensleri marka veya seri adına göre değil, devrenin gerçek görevi üzerinden seçilebilir. Oskon; elektrik şeması, I/O listesi, pano yerleşimi ve bakım yaklaşımını aynı tabloda değerlendirerek klemens dizisi ile aksesuar ürün ağacını oluşturabilir. Ürünlerin bulunabilirliği ve teslim süresi teklif tarihinde ayrıca teyit edilmeli; bu içerik stok taahhüdü olarak yorumlanmamalıdır.
