Koaksiyel kablo seçiminde “RG6 mı, RG11 mi?” sorusu başlangıçtır; tek başına ürün tanımı değildir. Merkez iletken, köpüklü izolasyon, folyo ve örgü ekranların malzemesi, ekranlama sınıfı, dış kılıf, empedans, geri dönüş kaybı, frekansa bağlı zayıflama ve CPR sınıfı tam varyanta göre değişir. Birtaş Kablo’nun güncel koaksiyel portföyü RG6/U ve RG11/U ailelerinde Cu/Cu, Cu/Al, PVC, PE ve HFFR seçenekleri ile farklı ekran ve EuroClass seviyeleri listeler. Bu rehber, yayın ve kamera altyapısında doğru varyantı seçmek için ürün adının ötesinde hangi verilerin karşılaştırılması gerektiğini açıklar.

Güncel koaksiyel portföyün yapısı

Resmî kategori sayfasında PVC kılıflı RG6/U-6 F ve RG11/U-6 F Cu/Cu tipleri; alüminyum folyo ve Cu/Al bileşimi kullanan dört katmanlı seçenekler; PE kılıflı RG6 ve RG11 seçenekleri; HFFR yapılı RG6 ve RG11 tipleri; Class A veya Class B ekranlama sınıflı, Eca ya da Cca olarak tanımlanmış varyantlar bulunur. Aynı RG6 veya RG11 adı altında farklı malzeme ve performansların yer alması, şartnamede yalnız genel RG tanımının kullanılmaması gerektiğini gösterir.

Üreticinin kategori açıklaması koaksiyel kabloları televizyon, kamera, geniş bant ve hassas iletim uygulamalarıyla ilişkilendirir. Bu yazıda sayısal değer verilen seçili ürün sayfaları ise 75 Ω CATV, SMATV ve MATV bina içi bağlantı ve dağıtımını kullanım alanı olarak belirtir. Başka bir protokol ya da RF uygulaması için uygunluk varsayılmamalı; sistem üreticisinin empedans, bant ve konnektör koşullarıyla tam kablo föyü karşılaştırılmalıdır.

Koaksiyel geometri neden önemlidir?

Koaksiyel yapıda merkez iletkeni dielektrik izolasyon, ekran katmanları ve dış kılıf aynı eksen çevresinde sarar. Sinyal ile ekran arasındaki geometri, karakteristik empedansın ve yüksek frekans davranışının temelidir. Kablo ezildiğinde, keskin büküldüğünde veya uygunsuz konnektörle sıkıştırıldığında bu geometri değişebilir. Bu nedenle katalogdaki 75 ± 3 Ω değeri yalnız ham malzeme özelliği değildir; doğru üretim ve doğru montajla korunması gereken bir iletim hattı parametresidir.

Sistemin kaynak, kablo, ayırıcı, priz ve sonlandırma elemanlarında empedans uyumu bozulursa sinyalin bir bölümü geri yansır. Geri dönüş kaybı, bu uyumun frekansa göre göstergelerinden biridir. Büyük dB değeri daha düşük yansıma anlamına gelir; fakat değer farklı frekans aralıklarında ayrı sınırlarla verilir. Kabloyu yalnız “75 ohm” etiketiyle değerlendirmek, zayıflama ve geri dönüş kaybının çalışma bandındaki etkisini gözden kaçırır.

RG6/U-6 F Cu/Cu PVC: temel bina içi varyant

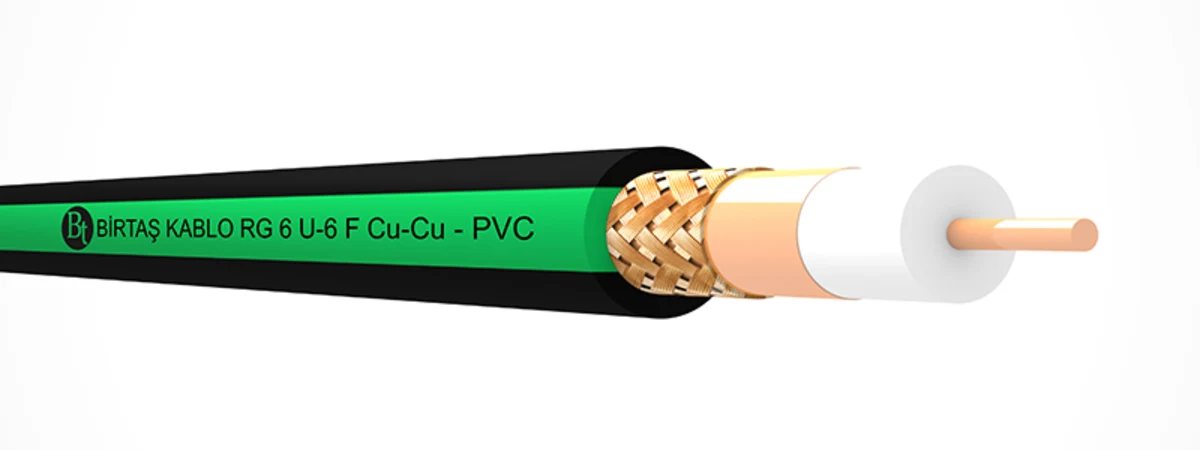

RG6/U-6 F (Cu/Cu) / PVC ürün sayfasında merkez iletken yaklaşık 1,02 mm çapında, katı çıplak bakırdır. Yaklaşık 4,60 mm fiziksel köpük PE izolasyonun üzerinde yüzde 100 kapamalı Cu-PET bant ve çıplak bakır tel örgü bulunur. EN 50290-2-22/TM51 kapsamındaki PVC dış kılıf yaklaşık 6,80 mm çapındadır. Ürün kodu 1301 06 006 004 ve yaklaşık kablo ağırlığı 46 kg/km olarak yayımlanır. Bu yapı Cu/Cu tanımının merkez iletken ve ekran bileşenleriyle nasıl somutlaştığını gösterir.

Seçili varyant EN 50117-9-2 standardına göre tanımlanır; ortak kapasite 52 ± 2 nF/km, empedans 75 ± 3 Ω ve yayılma hızı yaklaşık yüzde 82’dir. Minimum izolasyon direnci 2000 MΩ·km, minimum bükülme yarıçapı 10 x D olarak verilir. Resmî kullanım açıklaması bina içi CATV, SMATV, MATV ve interaktif hizmet dağıtımını kapsar; dış ortamı ve doğrudan toprak altına gömmeyi kapsam dışı bırakır. Siyah kılıfın üzerindeki yeşil çizgi bir dış ortam uygunluğu veya CPR sınıfı kanıtı olarak yorumlanmamalıdır.

RG6/U-4 F HF Trishield: üç ekran katmanlı Class A seçenek

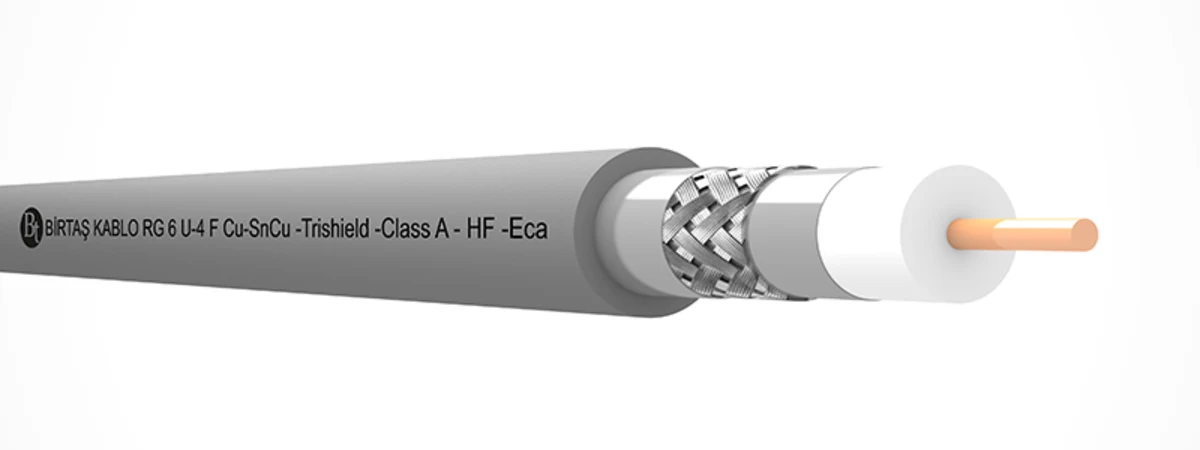

İncelenen RG6/U-4 F HF Trishield (Cu/SnCu) / Class A / EuroClass Eca ürününde yaklaşık 1,02 mm katı çıplak bakır iletken ve yaklaşık 4,60 mm fiziksel köpük PE izolasyon bulunur. Ekran yapısı; yüzde 100 kapamalı alüminyum polyester bant, kalaylı bakır tel örgü ve ikinci yüzde 100 kapamalı alüminyum polyester banttan oluşur. Yaklaşık 6,80 mm HFFR dış kılıf EN 50290-2-27 bileşiğidir. Resmî ürün sayfası bu tam varyantı EN 50117-9-2, ekranlama sınıfı Class A ve CPR EN 50575 kapsamında Eca olarak belirtir.

Bu varyantta transfer empedansı 5–30 MHz aralığında en çok 5 mΩ/m olarak hem resmî ürün sayfasında hem de bağlı teknik föyde yer alır. Bununla birlikte erişim tarihinde HTML ürün sayfası ile indirilebilir PDF’nin ekranlama zayıflaması ve geri dönüş kaybı bant sınırları birbiriyle aynı değildir: sayfa ekranlama zayıflaması için 85/75/65 dB, PDF ise 75/65/55 dB değerlerini göstermektedir. Bu yüzden tasarım ve kabul dokümanına frekans bantlarına ait kesin sınırlar yazılmadan önce üreticiden geçerli revizyon teyidi alınmalıdır. Class A, 75 ± 3 Ω ve Eca bilgileri iki resmî dokümanda da ortaktır. Konnektör ve ek elemanları aynı ekran performans zincirini desteklemezse kablonun sınıfı tek başına sistem seviyesini garanti etmez.

RG11/U-6 F HF Cu/Cu: daha düşük zayıflama için değerlendirme

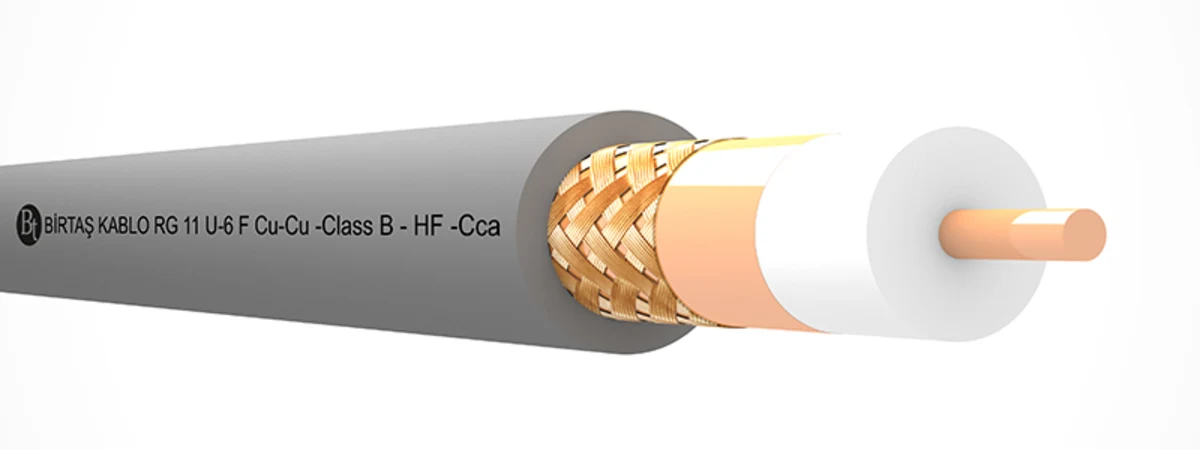

RG11/U-6 F HF (Cu/Cu) / Class B / EuroClass Cca ürün sayfası yaklaşık 1,63 mm katı çıplak bakır iletken, yaklaşık 7,15 mm fiziksel köpük PE izolasyon, yüzde 100 kapamalı Cu-PET bant ve çıplak bakır örgü tanımlar. HFFR dış kılıf yaklaşık 9,80 mm’dir; ürün kodu 1305 04 011 702, yaklaşık ağırlık 98 kg/km olarak verilir. Aynı sayfa ekranlama sınıfını Class B, transfer empedansını 5–30 MHz’de en çok 15 mΩ/m ve CPR EN 50575 sınıfını Cca olarak açıkça belirtir.

Bu tam RG11 varyantının zayıflama tablosu 20 °C’de 5 MHz’de en çok 1,80 dB/100 m, 1000 MHz’de 15,30 dB/100 m, 2150 MHz’de 23,00 dB/100 m ve 3000 MHz’de 29,90 dB/100 m verir. İncelenen RG6 Trishield Eca varyantında aynı frekanslardaki sınırlar sırasıyla 2,80; 22,00; 32,50 ve 39,30 dB/100 m’dir. Bu karşılaştırma, seçili RG11’in daha uzun dağıtım hatlarında neden değerlendirilebileceğini gösterir; ancak ekran sınıfı, kılıf, CPR sınıfı, kablo çapı ve konnektör uyumu da karara birlikte girmelidir.

Seçili varyantların karşılaştırması

Zayıflama bütçesi nasıl hesaplanır?

Kablo kaybı, üretici tablosundaki dB/100 m değerinin gerçek kablo uzunluğuna uygulanmasıyla başlar. Buna pasif bölücüler, tap-off elemanları, prizler, konnektörler ve ekler eklenir. Aktif cihaz çıkış seviyesi, kablonun en yüksek işletme frekansındaki toplam kaybı ve alıcının kabul aralığı aynı tabloda değerlendirilir. Hat yalnız 1000 MHz’e kadar çalışacaksa 3000 MHz rakamı doğrudan tasarım değeri olmaz; fakat ileride bant genişletme planlanıyorsa üst frekans performansı seçimde önem kazanabilir.

Katalog zayıflaması çoğunlukla tanımlı sıcaklıkta ve standart numune üzerinde verilir. Sahada sıcaklık, makara farkı, konnektör işçiliği ve kablo ezilmesi sonucu etkileyebilir. Bu nedenle tasarım bütçesine uygun pay eklenmeli ve devreye almada ölçülen seviye ile kalite değerleri kayıt altına alınmalıdır. Uzun hat için RG11 kullanmak kaybı azaltabilir; ancak daha büyük dış çap, daha geniş bükülme alanı ve farklı konnektör gerektirir. Bu mekanik bedel, elektriksel kazançla birlikte değerlendirilir.

Ekranlama sınıfı ile ekran katmanı aynı şey değildir

Bir kabloda iki veya üç ekran katmanı bulunması yapısal bilgidir; Class A, B veya başka bir sınıf ise belirli frekans aralıklarında ölçülen transfer empedansı ve ekranlama zayıflamasıyla ilişkilidir. İki ürün benzer kesit görseline sahip olsa bile örgü yoğunluğu, folyo malzemesi ve ölçüm sonucu farklı olabilir. Bu nedenle satın alma metninde “çift ekranlı” ifadesi tek başına yeterli değildir. İstenen ekranlama sınıfı, standardı ve frekans aralıkları tam ürün belgesiyle yazılmalıdır.

Uygulamanın en zayıf halkası çoğu zaman sonlandırmadır. Örgünün büyük bölümünün kesilmesi, folyonun konektöre devam etmemesi, gevşek bağlantı veya farklı çap için tasarlanmış konnektör empedans uyumunu ve ekran sürekliliğini bozar. Kablo ile birlikte konnektör gövdesi, sıkma ölçüsü, ayırıcı ve son priz aynı sistemin parçalarıdır. Ekran sınıfı yalnız makaradan alınan kabloya aitse, kurulu tesisatın aynı sınıfı sağladığı ayrıca ölçülmeden iddia edilmemelidir.

PVC, PE ve HFFR kılıf seçimi

PVC, PE ve HFFR seçenekleri aynı amaç için otomatik olarak birbirinin yerine geçmez. İncelenen PVC ve HFFR ürün sayfaları bina içi uygulamaları tarif eder ve dışarıda ya da doğrudan toprak altında kullanımı hariç tutar. Kategoride PE kılıflı RG6 ve RG11 tiplerinin bulunması da her PE ürünün doğrudan gömme, su altında çalışma veya tüm dış ortam koşullarına uygun olduğu anlamına gelmez. UV, nem, su girişi, sıcaklık ve döşeme biçimi ilgili PE varyantın teknik sayfasında ayrıca doğrulanmalıdır.

HFFR ürünlerde halojensizlik, duman yoğunluğu ve alev geciktirme testleri ürün sayfalarında açıkça listelenir. Buna rağmen CPR performansı ayrı bir başlıktır. Örneğin burada incelenen RG6 Trishield varyant Eca, RG11 varyant Cca olarak tanımlanmıştır. “HFFR” sözcüğü tek başına Cca anlamına gelmez; bir Cca ürünün tüm diğer RG11 tiplerine de Cca sınıfı kazandırdığı düşünülemez. Projenin CPR gereksinimi tam ürün kodu ve performans beyanıyla eşleştirilmelidir.

Montaj, etiketleme ve kabul testleri

Koaksiyel kablo çekilirken üreticinin minimum bükülme yarıçapına uyulur; merdane ve tava dönüşleri kabloyu ezmeyecek şekilde düzenlenir. Çekme kuvveti dış kılıf veya örgü üzerinden kontrolsüz uygulanmamalıdır. Güç kabloları ve yüksek elektromanyetik alan oluşturan ekipmanlarla güzergâh ayrımı korunur. Her iki uçta kablo, çıkış-port ve hedef priz kimliğiyle etiketlenir. RG6 ve RG11 için doğru ölçüde konnektör kullanılır; merkez iletken boyu, örgü geri katlama ve sıkma işlemi konnektör üreticisinin talimatına göre yapılır.

Kabulde yalnız süreklilik kontrolü yeterli değildir. Kurulu sistemin çalışma bandında seviye, geri dönüş kaybı veya ilgili yayın standardının istediği ölçümler yapılır. Görsel kontrolde keskin büküm, ezilme, kılıf hasarı, açıkta ekran teli ve gevşek konnektör aranır. Yangın performansı talep edilen projelerde teslim edilen tambur etiketi, ürün kodu, CPR performans beyanı ve teknik föy birbiriyle karşılaştırılır. Cca veya Eca bilgisi test cihazıyla sahada yeniden üretilen bir sonuç değil, doğru ürün ve belge zinciriyle doğrulanan sınıftır.

Oskon’un koaksiyel altyapı yaklaşımı

Oskon, kamera ve yayın altyapısında kabloyu cihazlardan bağımsız seçmez. Kaynak frekans bandı, dağıtım topolojisi, en uzun hat, pasif eleman kayıpları ve alıcı seviye aralığı üzerinden link bütçesi hazırlanır. RG6 ile RG11 arasında yalnız metre fiyatı değil; zayıflama, dış çap, tava doluluğu, bükülme alanı ve konnektör standardı karşılaştırılır. Elektromanyetik ortam yüksekse gerekli ekranlama sınıfı proje şartı olarak yazılır.

Uygulama paketinde kablo listesi, tek hat şeması, port numaraları, pasif eleman değerleri, güzergâh ve test formları birlikte tutulur. Değişiklik talebinde önerilen ürünün 75 Ω empedansı, çalışma bandı zayıflaması, geri dönüş kaybı, ekran sınıfı, kılıf ve CPR kapsamı yeniden kontrol edilir. Böylece aynı RG adı altında performansı farklı bir varyantın sahaya girmesi engellenir ve kurulu sistemin ölçülebilir kabul kriterleri baştan belirlenir.

Satın alma öncesi kontrol listesi

• Sistem 75 Ω mu ve gerçek çalışma frekans aralığı nedir?
• En uzun kablo hattı ile bölücü, priz ve konnektör kayıpları link bütçesine eklendi mi?
• RG6 veya RG11 seçimi, ilgili tam varyantın zayıflama tablosuna mı dayanıyor?
• Merkez iletken ve ekran malzemeleri Cu/Cu, Cu/Al veya diğer tanımla açıkça yazıldı mı?
• Gerekli ekranlama sınıfı ve frekans aralığı ürün föyünde doğrulandı mı?
• PVC, PE veya HFFR kılıf gerçek döşeme ortamına uygun mu?
• CPR sınıfı tam ürün kodunun performans beyanıyla eşleşiyor mu?
• Kablo dış çapına ve sistem bandına uygun konnektör ile montaj aparatı seçildi mi?
• Kurulu hat için seviye, geri dönüş kaybı ve görsel kabul kriterleri tanımlandı mı?

Sık sorulan sorular

RG11 her zaman RG6’dan daha iyi midir?

Hayır. İncelenen RG11 varyantının zayıflaması seçili RG6 varyantından daha düşüktür; ancak kablo daha kalın ve ağırdır, montaj alanı ile konnektörleri farklıdır. Kısa hatlarda RG6 daha uygulanabilir olabilir. Karar frekans, mesafe ve toplam sistem kaybına göre verilir.

Trishield ifadesi otomatik olarak Class A anlamına gelir mi?

Genelleme yapılamaz. Burada incelenen tam RG6 HFFR Trishield ürün sayfası Class A değerini verir. Başka bir trishield ürünün sınıfı, kendi teknik belgesi üzerinden doğrulanmalıdır.

HFFR kablo otomatik olarak Cca mıdır?

Hayır. İncelenen HFFR RG6 ürünü Eca, incelenen HFFR RG11 ürünü Cca olarak yayımlanmıştır. HFFR malzeme ifadesi ile CPR EuroClass aynı bilgi değildir.
