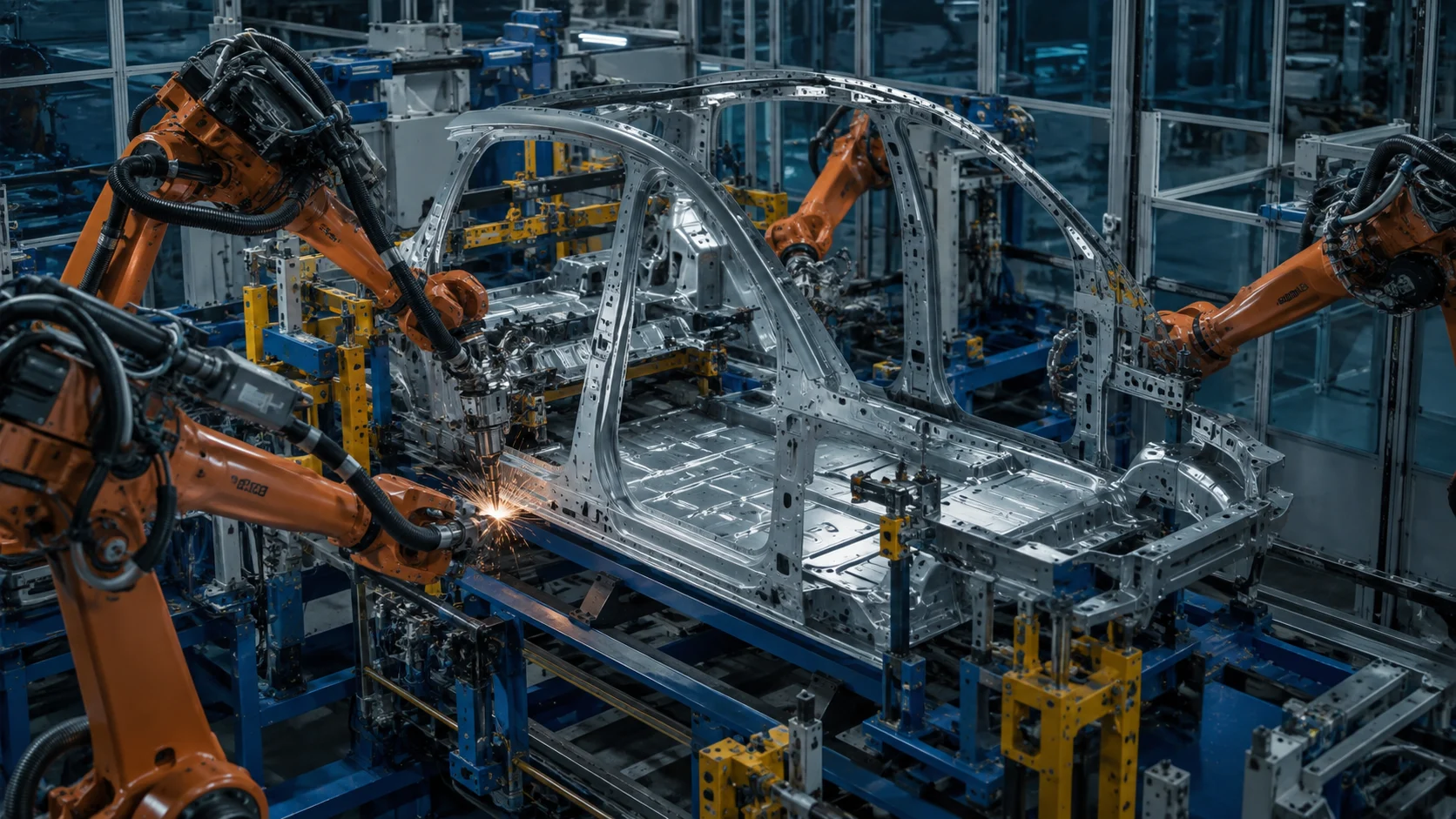

Bodyside ve Underbody Robotik Hatlar: Gövde Geometrisini Korumak

Yan gövde ve alt gövde üretiminde robot erişimini, geometrik referansları, birleştirme sırasını ve parça izlenebilirliğini birlikte planlayın. Hat kapasitesini en uzun istasyon çevrimi belirler.

Alt gövde ile yan gövdenin farklı görevleri

Underbody, aracın taban yapısının üretildiği alt montajları; bodyside ise yan gövde bileşenlerini kapsar. Bu parçalar sonraki gövde birleştirme istasyonlarına geometrik bir temel sağlar. Bir hattın değerlendirilmesi yalnız robot sayısıyla yapılamaz. Parça ailesi, birleşim yöntemleri, fikstür değişim stratejisi ve ölçüm planı aynı tasarım girdisinin parçalarıdır.

Geometri istasyonu ve tamamlama istasyonları

Geometriyi kuran istasyondaki dayamalar ile sonraki istasyonların referans ilişkisi açık olmalıdır. Bağlantıların hangi sırada yapıldığı, fikstürün parçayı hangi aşamada serbest bıraktığı ve transfer sırasında parçanın nasıl desteklendiği gözden geçirilir. Her istasyona aynı sayıda kaynak noktası dağıtmak dengeli hat yaratmaz; robot yaklaşımı, tabanca erişimi, parça transferi ve bakım payı da çevrime eklenir.

Robotlar arası koordinasyon

Ortak çalışma bölgeleri için erişim izinleri tanımlanır. Robotun bölgeye giriş isteği, diğer ekipmanın gerçek durumu ile eşleştirilmelidir. İş parçası kimliği, uygun robot programı ve fikstür konfigürasyonunu seçmeye yardımcı olur. İletişim kesildiğinde eski bir izin bilgisinin geçerli sayılmaması gerekir. Proses koordinasyon sinyalleri ile personel korumasını sağlayan emniyet fonksiyonları ayrı sorumluluklar olarak tasarlanır.

Model karışımı ve kapasite hesabı

Bir vardiyada farklı gövde varyantları üretilecekse yalnız ortalama çevrim değil, ardışık zor varyantlar da değerlendirilir. Transfer zamanları, kaynak ekipmanı bakımı, uç değişimi ve fikstür değişimleri kapasite hesabına katılır. Simülasyonun girdileri gerçek hareket ve proses süreleriyle güncellenmelidir. Ek robot yatırımı öncesinde darboğazın mekanik transferden mi, işlem süresinden mi yoksa bekleme izinlerinden mi kaynaklandığı ayrıştırılır.

Ölçüm ve izlenebilirlik

Gövde kimliği üzerinden birleştirme sonucu, kullanılan program sürümü ve kritik ekipman durumları kaydedilir. Ölçüm verisi, belirli bir istasyon veya fikstürle ilişkilendirilebilirse sapmanın kaynağını araştırmak kolaylaşır. Tüm ölçüleri yalnız hat sonunda değerlendirmek yerine, hatalı alt montajın ilerlemesini sınırlayan ara kontrol noktaları düşünülebilir. Veri saklama süresi ve kalite sistemine aktarım yöntemi müşteri gereksinimiyle belirlenir.

Kabul testlerini üretim akışına taşıyın

Doğru ürünün doğru istasyona yönlendirilmesi, yarım kalmış gövdenin yeniden alınması ve rework rotası denenir. Parça kimliği okunamadığında uygulanacak bekletme kuralı açık olmalıdır. Robot, kaynak kontrolörü ve hat PLC'si arasındaki sonuç eşleşmeleri örnek gövdeler üzerinden karşılaştırılır. Başarılı kabul, tek bir hızlı çevrim yerine farklı varyantlarda sürdürülebilir üretim ve doğrulanmış geometri gerektirir.

Otomasyonda izlenecek temel bilgiler

Proje başlangıcında sorulacak üç soru

• Varyant başına darboğaz istasyonu hangisi?
• Ara ölçüm ve yeniden işleme rotası nerede?
• Kesinti sonrası gövdenin işlem geçmişi korunuyor mu?
