Birtaş Kablo Enstrümantasyon ve Silikon Kablolar: Proses ve Sıcaklık Rehberi

Bir endüstriyel kabloyu doğru seçmek, yalnız damar sayısı ve kesit belirtmekten ibaret değildir. Ölçüm devresinin sinyal seviyesi, elektromanyetik ortam, hat uzunluğu, döşeme şekli, sıcaklık, mekanik risk, dış kılıf malzemesi ve tesisin yangın yaklaşımı aynı sipariş tanımında buluşmalıdır. Birtaş Kablo’nun güncel portföyünde enstrümantasyon kabloları 300 V ve 500 V grupları altında; silikon kablolar ise tek damarlı, çok damarlı, ekranlı, cam elyaf örgülü ve özel yüksek sıcaklık tasarımlarıyla yer alır. Bu iki ürün grubu bazı uygulamalarda kesişse de aynı ihtiyacı tarif etmez: enstrümantasyon yapısı sinyal bütünlüğüne, silikon malzeme seçimi ise öncelikle sıcaklık ve çevre dayanımına cevap verir.

Bu katalog ve seçim rehberi, resmî ürün sayfalarındaki güncel yapıları proje diline çevirir. Buradaki örnek değerler yalnız adı verilen ürün ailesine aittir. Bir varyantın sıcaklık, gerilim, ekran, zırh veya döşeme uygunluğu başka bir kabloya taşınmamalıdır. Kesin siparişte ürün kodu, damar düzeni, kesit, yaklaşık dış çap, minimum bükülme yarıçapı ve geçerli veri sayfası birlikte doğrulanmalıdır.

Enstrümantasyon kablosu ile silikon kabloyu aynı eksende değerlendirmeyin

Enstrümantasyon kablosunun temel görevi, saha cihazı ile kontrol veya ölçüm sistemi arasındaki düşük seviyeli analog ve dijital sinyalleri güvenilir biçimde taşımaktır. Bu nedenle çift veya üçlü büküm, ekran düzeni, ortak kapasite, kapasite dengesizliği ve iletken direnci gibi elektriksel özellikler belirleyicidir. Birtaş Kablo’nun resmî kategori açıklaması bu ürünleri hassas ölçüm, kontrol ve veri iletimi için konumlandırır; kimya, petrokimya, enerji, doğal gaz ve petrol tesisleri ürün sayfalarında tipik kullanım alanları olarak gösterilir.

Silikon kabloda başlangıç noktası farklıdır. Silikon yalıtım ve kılıf, geniş sıcaklık aralığı gereken iç tesisat, pano, aydınlatma, havalandırma, makine, endüstriyel fırın, dökümhane ve benzeri uygulamalarda öne çıkar. Portföyde tek damarlı ve çok damarlı tasarımlar, ekranlı seçenekler ve cam elyaf örgüyle mekanik niteliği artırılmış özel tipler bulunur. Silikon malzemenin kullanılması kabloyu kendiliğinden hassas enstrümantasyon kablosu, sürekli hareket kablosu veya devre bütünlüğü kablosu yapmaz; bu özelliklerin her biri seçilen ürün sayfasında ayrıca aranmalıdır.

Enstrümantasyon kablosunda ilk karar: 300 V veya 500 V ürün grubu

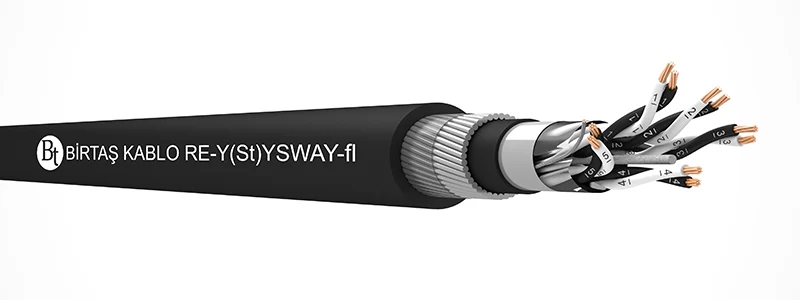

Resmî portföy enstrümantasyon kablolarını 300 V ve 500 V ana gruplarına ayırır. Her grubun altında PVC/PVC, dış ortam tipi PVC, PE/PVC, PE/HFFR, XLPE/PVC ve XLPE/HFFR gibi malzeme kombinasyonları yer alabilir. 500 V grubunda yangın şartlarında devre bütünlüğüne yönelik ayrıca tanımlanmış ürün aileleri de listelenir. Bu sınıflandırma, çalışma geriliminin tek başına ürün seçmeye yeterli olduğu anlamına gelmez. Kaynağın ve alıcının elektriksel karakteri, tesis şartnamesi, yalıtım sistemi ve döşeme ortamı birlikte kontrol edilmelidir.

Üreticinin ürün sayfalarında enstrümantasyon kablolarının alçak empedanslı kaynaklara, örneğin genel şebeke beslemesine doğrudan bağlanmasına izin verilmediği belirtilir. Dolayısıyla üzerinde 300 V veya 500 V yazması, kablonun bir enerji besleme kablosu gibi kullanılabileceğini göstermez. Bu değer ürünün tanımlı elektriksel kapsamının yalnız bir parçasıdır. Döngü beslemeli verici, termokupl dönüştürücü, vana konumlandırıcı veya dijital saha sinyali için önce sinyal devresi ve cihaz dokümantasyonu belirlenir; sonra uygun enstrümantasyon yapısı seçilir.

Çift, üçlü ve ekran düzeni sinyal zincirinden türetilir

Bükümlü çift, iki iletkenin dış elektromanyetik etkileri benzer biçimde görmesine yardımcı olan temel geometridir. Üçlü yapılar belirli ölçüm devrelerinin bağlantı düzenine cevap verebilir. Proje listesinde “çok damarlı kablo” yazmak, bu geometrileri tarif etmez. Tek veya çok çiftli; tek veya çok üçlü yapı, saha cihazlarının bağlantı şeması ve yedek damar politikasıyla birlikte belirtilmelidir. Damar veya grup tanımlaması da uçlandırma süresini ve hata riskini doğrudan etkiler.

Genel ekran, bükülü elemanların tamamını ortak bir metalik katmanla çevreler. PIMF ifadesi çiftlerin tek tek ekranlandığı, TIMF ise üçlülerin tek tek ekranlandığı yapılarda görülür; bazı ürünler ayrıca genel ekran taşır. Birtaş Kablo’nun resmî 500 V PIMF örneğinde her çift, kalaylı bakır toprak teliyle birlikte alüminyum polyester bantla ekranlanır; demet üzerinde ikinci bir genel ekran bulunur. Bu yapı farklı sinyal döngüleri arasındaki etkileşimin ve dış parazitin yönetilmesine yardımcı olur. Ancak ekranın sahada hangi uçtan veya nasıl topraklanacağı kablo adından otomatik çıkmaz; tesisin EMC ve eş potansiyel kuşaklama yaklaşımıyla belirlenir.

Zırh ile ekran da birbirinin eş anlamlısı değildir. Ekran elektriksel parazit yönetiminin, çelik tel veya örgü zırh ise öncelikle mekanik korumanın bir parçasıdır. Bazı metalik zırh düzenleri elektromanyetik davranışa katkı sağlayabilir, fakat bu durum ayrı bir ekran katmanının bütün görevlerini üstlendiği varsayımına dönüşmemelidir. Kablo tavası, kanal, dış ortam, yeraltı, kemirgen veya darbe riski sipariş öncesinde ayrı maddeler olarak kaydedilmelidir.

Yalıtım ve dış kılıf malzemesini rota koşuluna bağlayın

PE ve XLPE yalıtımlı enstrümantasyon aileleri, PVC veya HFFR/LSZH dış kılıf seçenekleriyle farklı kullanım profilleri oluşturur. HFFR ve LSZH ifadeleri düşük duman ve halojensiz malzeme yaklaşımını tanımlar; ürünün dış ortam, doğrudan gömme, yağ, UV veya belirli yangın performansına uygunluğunu tek başına kanıtlamaz. Resmî ürün açıklamasında dış ve yeraltı döşemesine izin verilen güçlendirilmiş ürünler bulunduğu gibi yalnız dahili kullanım için tarif edilen kablolar da vardır.

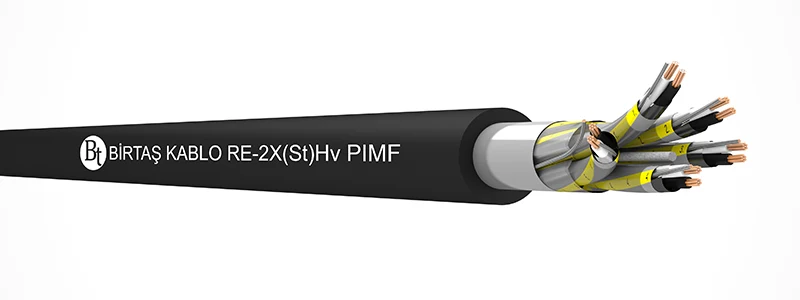

Örneğin RE-2X(St)Hv PIMF 90°C / 500 V ürünü; bükülü Sınıf 2 bakır iletken, XLPE yalıtım, çift bazında ve genel ekran ile güçlendirilmiş HFFR dış kılıf yapısına sahiptir. Resmî sayfa siyah veya mavi dış kılıf seçeneklerini, yağ ve UV dayanımını; iç, dış ve yeraltı döşemesi kapsamını belirtir. Aynı sayfa çalışma sırasında −40°C ile +90°C, döşemede −5°C ile +50°C aralığını ve 7,5 × D minimum bükülme yarıçapını verir. Bu değerler bütün enstrümantasyon portföyüne değil, bu ürün sayfasındaki tasarıma aittir.

Silikon portföyünde tek damar, çok damar ve özel koruma seçenekleri

Tek damarlı BIRTSIL SIF ailesi, resmî ürün sayfasında kalaylı, bükülgen Sınıf 5 bakır iletken ve silikon yalıtım yapısıyla tanımlanır. Sayfada 300/500 V ve 0,6/1 kV seçenekleri; sabit döşemede −60°C ile +180°C, esnek kullanımda −25°C ile +160°C aralıkları verilir. Minimum bükülme yarıçapı sabit için 6 × D, esnek için 15 × D’dir. Bu ürün, pano içi bağlantı ve yüksek sıcaklık çevresindeki sabit dahili hatlarda düşünülebilir; seçilen gerilim varyantının kesit tablosu ayrıca kontrol edilmelidir.

Çok damarlı BIRTSIL SIMH sayfasında bükülgen Sınıf 5 bakır iletkenler, silikon yalıtım, damar demeti ve silikon dış kılıf bulunur. Ürün 300/500 V ile 450/750 V seçenekleriyle gösterilir. Resmî teknik tabloda sabit ve esnek çalışma için farklı koşullar, 6 × D ve 15 × D bükülme yarıçapları ve +180°C iletken çalışma sıcaklığı yer alır. Bu değerlerin “sürekli robotik hareket” anlamına gelmediği önemlidir. Sayfadaki esnek sıcaklık değeri, kablonun hareket döngüsü, hız, ivme ve burulma ömrünü tanımlayan bir hareketli kablo testinin yerine geçmez.

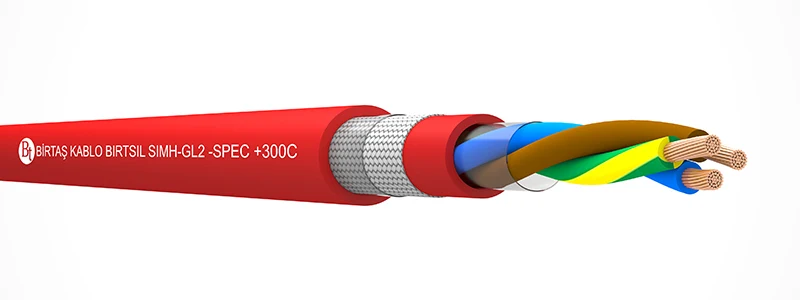

Cam elyaf iplik örgülü BIRTSIL SIMH / GL2 / SPEC ürünü daha özel bir sıcaklık ve mekanik yapı sunar. Üreticinin sayfası özel silikon yalıtım ve kılıf, silikon iç kılıf ile cam elyaf örgü katmanını listeler. Aynı sayfada iletken için +300°C; sabit kullanımda −60°C ile +300°C, esnek kullanımda −25°C ile +250°C aralıkları verilir. Bu üst sıcaklık değeri standart silikon ailesine genellenmemeli, yalnız bu özel ürün ve güncel sipariş varyantı için kullanılmalıdır.

Sıcaklık değerini ortam, iletken ve hareket olarak ayırın

Kablo sıcaklığı değerlendirilirken fırının set değeri tek başına kullanılmaz. Kablonun gerçek güzergâhındaki ortam sıcaklığı, iletkenin taşıdığı akımdan doğan ısınma, havalandırma, demetleme ve sıcak yüzeye temas birlikte ele alınır. Ürün sayfasındaki “iletken çalışma sıcaklığı”, “sabit çalışma aralığı” ve “esnek çalışma aralığı” farklı büyüklüklerdir. Kısa devre sıcaklığı ise sürekli işletme sınırı değildir. Örneğin veri sayfasında birkaç saniyelik kısa devre için verilen yüksek değer, kablonun o sıcaklıkta uzun süre işletilebileceği anlamına gelmez.

Silikon kablolar geniş sıcaklık aralığında esnekliğini koruyabilse de yanlış kelepçe, keskin kenar, aşırı sıkı rakor ve küçük dönüş yarıçapı ömrü azaltabilir. Cam elyaf örgü belirli özel tasarımda mekanik niteliği artırır; her türlü çekme veya sürükleme kuvvetine sınırsız dayanım sağlamaz. Döşeme sırasında ürün tablosundaki “döşemede” ya da “esnek” sıcaklık aralığı ve minimum yarıçap esas alınmalıdır. Titreşimli makine bağlantısında hareketin türü ve çevrim sayısı ayrıca tarif edilmelidir.

Isıya dayanıklılık, alev geciktirme ve devre bütünlüğü farklıdır

Yüksek sıcaklık dayanımlı silikon kablo seçmek, yangın sırasında devrenin belirli süre çalışacağını otomatik olarak göstermez. Alev geciktirici test, alevin kablo üzerindeki davranışıyla; halojensizlik ve duman özellikleri yanma ürünleriyle; devre bütünlüğü ise yangın testi altında elektriksel işlevin sürmesiyle ilgilidir. Birtaş Kablo’nun bazı silikon ürün sayfalarında EN 60332-1-2, EN 60754-1/-2 veya IEC 60331 kapsamında özellikler listelenir. Bu nitelikler ürün ve varyant bazında doğrulanmalı, yalnız “silikon” kelimesinden çıkarılmamalıdır.

Benzer biçimde HFFR dış kılıf, tek başına bir bina yangın sınıfı veya devre bütünlüğü süresi ifade etmez. Yapı malzemesi mevzuatı kapsamında gerekiyorsa performans beyanı, etiket ve ilgili Euroclass bilgisi sipariş edilen ürün kodu için kontrol edilir. Acil durum fonksiyonlarında kablo kadar taşıyıcı sistem, ekler, bağlantılar, güzergâh ve montaj yöntemi de proje dokümanlarında tutarlı olmalıdır.

Teklif dosyası için gerekli teknik bilgiler

1. Devreyi tanımlayın: Analog, dijital, veri, kontrol veya enerji görevini; cihaz tipini ve nominal çalışma değerlerini yazın.
2. Geometriyi belirtin: Çift, üçlü veya damar sayısı; kesit, ekran ve yedek grup ihtiyacını ayrı alanlarda gösterin.
3. Rotayı belgeleyin: İç/dış ortam, tava, kanal, yeraltı, nem, su, UV, yağ, kimyasal, darbe ve kemirgen risklerini işaretleyin.
4. Sıcaklığı ölçün: Normal ve en kötü ortam sıcaklığı, sıcak yüzey yakınlığı, demetleme ve hareket sırasındaki sıcaklık değerlerini paylaşın.
5. Hareketi tarif edin: Sabit, ara sıra esnek, sürekli doğrusal veya burulmalı hareketi; dönüş yarıçapı ve çevrim beklentisiyle tanımlayın.
6. Yangın hedefini ayırın: Alev geciktirme, düşük duman/halojen, CPR sınıfı ve devre bütünlüğü taleplerini tek bir “yangına dayanıklı” satırında birleştirmeyin.
7. Montaj arayüzünü doğrulayın: Kablo dış çapı, rakor sıkma aralığı, ekran veya zırh sonlandırması, terminal kesiti ve kablo numaralandırmasını kontrol edin.
8. Belge setini isteyin: Teklif edilen ürün kodunun güncel veri sayfasını ve proje için gerekli uygunluk belgelerini siparişten önce eşleştirin.

Oskon, enstrümantasyon ve silikon kablo seçimini kablo adını ürün listesine eklemekten daha kapsamlı ele alır. Sinyal görevini, güzergâhı, sıcaklık haritasını ve sonlandırma mimarisini aynı teknik formda toplamak; gereğinden ağır bir kablo seçimini de kritik bir özelliğin atlanmasını da önler. Nihai ürün, resmî veri sayfasındaki yapı ve sınırlarla birlikte projeye işlenir; bulunabilirlik ve özel üretim seçenekleri teklif tarihinde ayrıca teyit edilir.
