Endüstriyel Ethernet anahtarı, bir üretim ağında paketleri portlar arasında ileten küçük bir cihazdan daha fazlasıdır. Kontrol panosundaki yerleşim, saha kablolarının yönü, veri hızı, elektromanyetik ortam, besleme sürekliliği ve bakım yöntemi birlikte ele alınmadığında doğru port sayısına sahip bir switch bile projenin zayıf halkası olabilir. HARTING’in güncel ürün portföyünde Ha-VIS eCon 2000 ve 3000 aileleri başta olmak üzere pano içi, saha tipi ve Single Pair Ethernet bağlantılı seçenekler bulunur. Bu çeşitlilik, seçim sürecinin yalnız “kaç port gerekiyor?” sorusuna indirgenmemesini gerektirir.
Bu katalog ve seçim rehberi, HARTING endüstriyel Ethernet switch’lerini otomasyon projesinin gerçek gereksinimleriyle eşleştirmek için hazırlanmıştır. Aile adları genel yerleşim ve kullanım yönünü gösterirken port sayısı, Fast Ethernet veya Gigabit Ethernet sınıfı, bakır ya da fiber arayüz, PoE işlevi, sıcaklık, koruma derecesi ve besleme değerleri sipariş numarasına göre değişir. Metindeki sayısal örnekler yalnız açıkça belirtilen ürüne aittir; aynı serinin tüm üyeleri için ortak kabul edilmemelidir. Nihai ürün kodu güncel teknik sayfa, montaj talimatı ve ağ kabul kriterleriyle doğrulanmalıdır.
Ağ görevini ürün ailesinden önce tanımlayın
Switch seçimine başlamadan önce ağ düğümleri ve veri akışları çizilmelidir. PLC, uzak I/O, HMI, sürücü, robot, kamera, mühendislik istasyonu ve üst sistem bağlantılarının her biri aynı trafik karakterine sahip değildir. Her bağlantı için protokol, beklenen ortalama ve tepe veri miktarı, gecikme toleransı, port hızı, fiziksel ortam ve arıza hâlindeki sonuç kaydedilmelidir. Kamera görüntüsü yüksek bant genişliği isterken çevrimsel I/O trafiği daha küçük paketlerle fakat öngörülebilir zaman davranışıyla çalışabilir. Bu ayrım yapılmadan seçilen toplam bant genişliği kâğıt üzerinde yeterli görünse de kritik trafiğin davranışı belirsiz kalır.
Yıldız, hat veya karma topoloji kararı; makinenin fiziksel yerleşimi, kablo mesafesi ve bakım erişimiyle birlikte verilmelidir. Bir cihazın iki güç terminaline sahip olması ya da bir ağın halka biçiminde çizilmesi kendiliğinden yedeklilik sağlamaz. Switch’in desteklediği fonksiyonlar, uç cihazların davranışı ve arıza sonrası kabul edilen toparlanma süresi ayrıca doğrulanır. Bu rehberde gösterilen eCon örnekleri yönetilmeyen switch’lerdir. VLAN, SNMP, port yansıtma, yönetilen halka protokolü veya ayrıntılı güvenlik politikası gerekiyorsa yönetim gereksinimi ayrı bir teknik madde olarak yazılmalı ve seçilecek ürünün gerçekten bu işlevleri sunduğu kontrol edilmelidir.

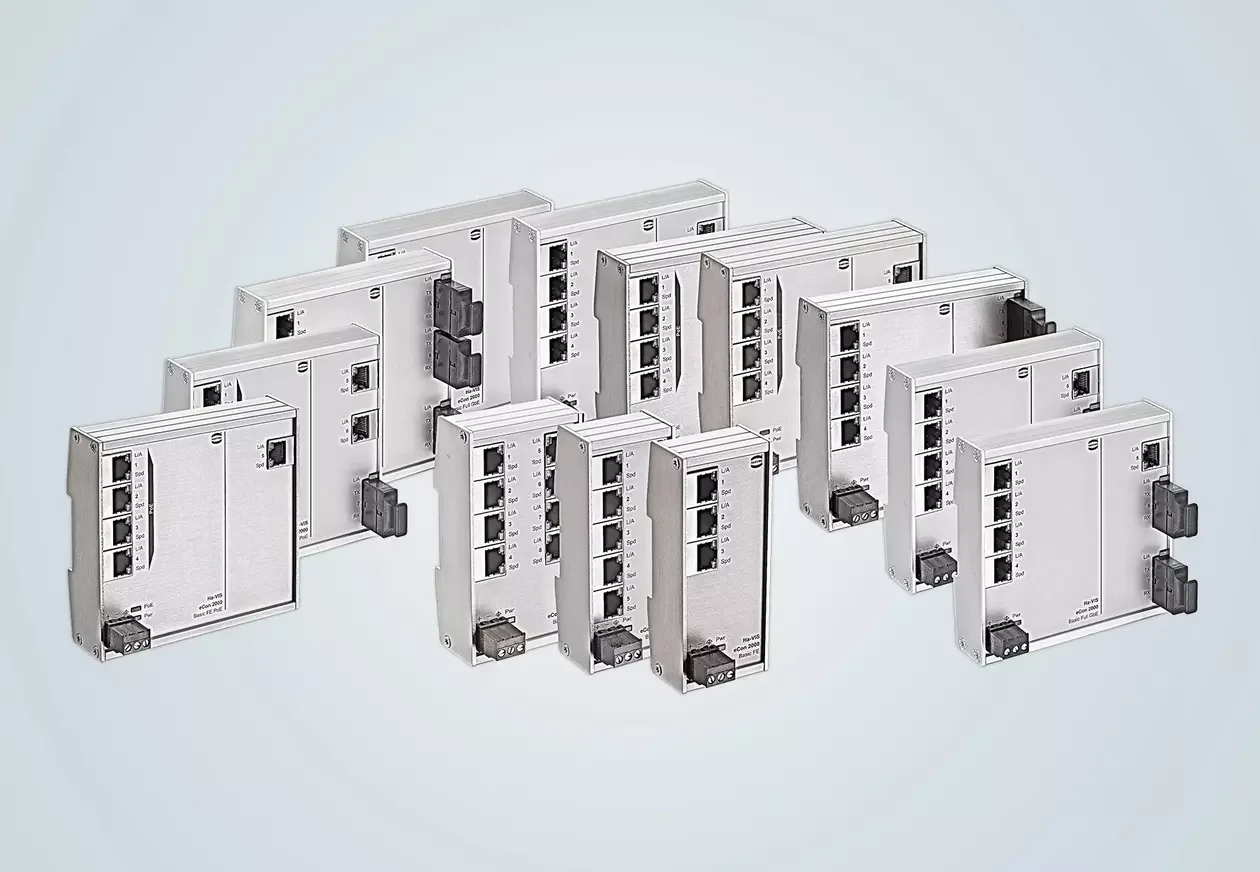

Ha-VIS eCon 2000: düz gövde ve önden kablo erişimi
HARTING, Ha-VIS eCon 2000 ailesini düz gövdeli yönetilmeyen Ethernet switch’ler olarak konumlandırır. Resmî genel bakış sayfasına göre aile, Fast Ethernet tarafında 16 porta kadar, Full Gigabit tarafında yedi porta kadar seçenekler içerir; RJ45 ve fiber bağlantılı varyantlar ile belirli ürünlerde PoE+ bulunabilir. Bu değerler aile aralığıdır, tek cihazda bütün özelliklerin birlikte bulunduğu anlamına gelmez. Düz gövde, DIN rayının önündeki derinliğin kısıtlı olduğu ancak ray boyunca yatay alanın bulunduğu panolarda yararlı olabilir. Portların önde olması kurulum ve servis erişimini kolaylaştırabilir; yine de kablo fişi, bükülme yarıçapı ve kapak kapanma mesafesi üç boyutlu yerleşimde kontrol edilmelidir.
Somut bir örnek olan Ha-VIS eCon 2050BT-A, 24 02 005 0000, HARTING ürün sayfasında beş adet 10/100 Mbit/s RJ45 portlu, yönetilmeyen Fast Ethernet switch olarak tanımlanır. Ürünün nominal beslemesi 24 veya 48 V DC, çalışma sıcaklığı −40 ile +70 °C, koruma derecesi eşleşmiş durumda IP30’dur. Aynı sayfa DIN rayı montajını, 100 metreye kadar bükümlü çift bağlantıyı ve PoE bulunmadığını belirtir. Bu değerler eCon 2000 ailesinin tamamına değil yalnız bu sipariş numarasına aittir. Özellikle standart sıcaklık varyantı, Gigabit model veya PoE sürümü için ayrı veri föyü okunmalıdır.

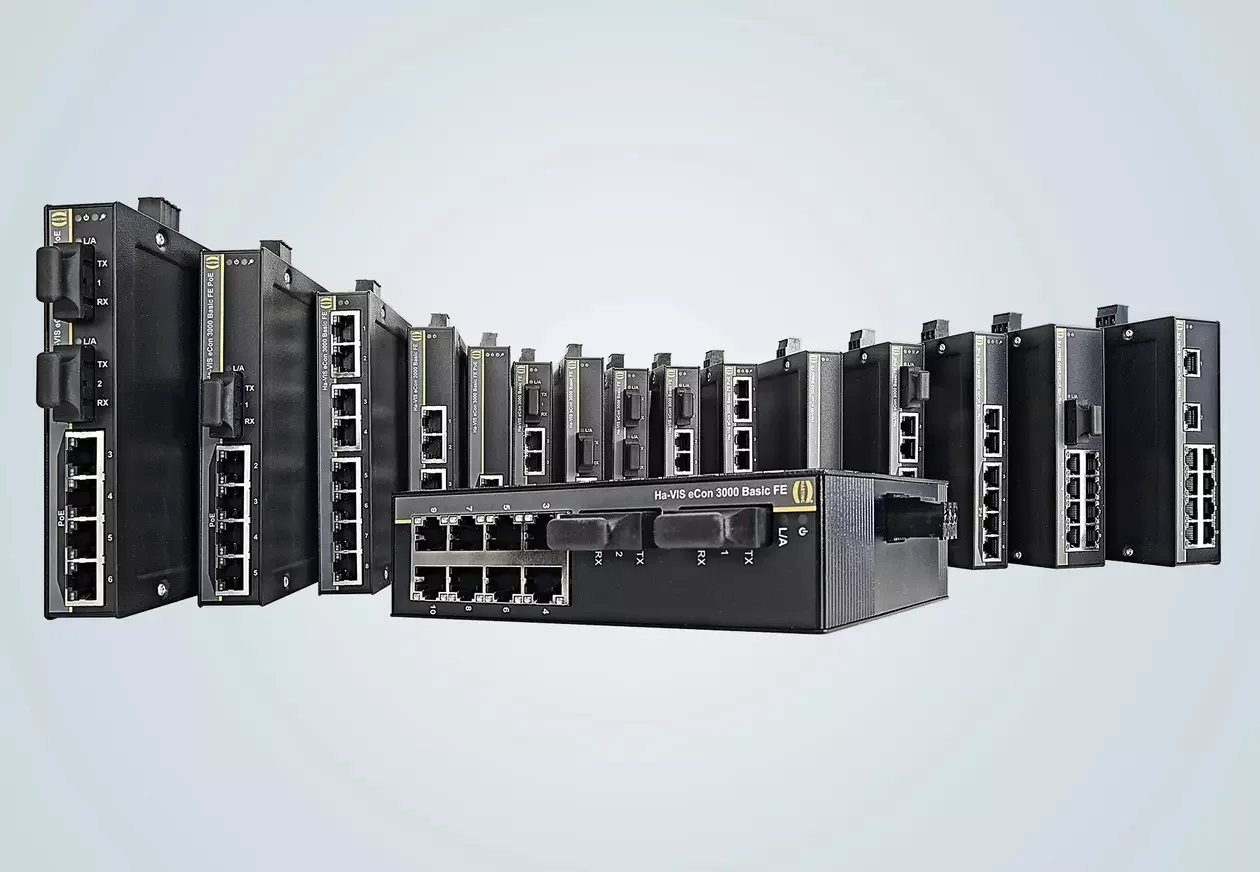

Ha-VIS eCon 3000: dar yerleşim ve bağlantı çeşitliliği
Ha-VIS eCon 3000 ailesi, DIN rayı boyunca yüksek paketleme yoğunluğu hedefleyen dar gövde yaklaşımıyla ayrılır. HARTING’in genel bakışına göre bu aile Fast Ethernet’te on porta, Full Gigabit’te yedi porta kadar seçenekler sunar. RJ45, fiber ve SFP tabanlı varyantlar ürün listesinde görülebilir; bazı ürünler PoE+ ile, bazıları geniş sıcaklık aralığıyla yapılandırılır. “Dar” ifadesi her panoda otomatik alan tasarrufu sağlamaz. Kabloların önden veya üstten çıkışı, komşu cihazların hava dolaşımı, terminale tornavida erişimi ve fiberin izin verilen bükülmesi ray yerleşiminde birlikte incelenmelidir.
Ha-VIS eCon 3043GBT-AC, 24 03 404 3300 ürün kaydı, karma bakır ve fiber uplink gereksinimini açıklayan bir örnektir. HARTING listesi bu modeli yönetilmeyen Full Gigabit Ethernet switch, toplam yedi port, dört adet 10/100/1000 Mbit/s RJ45 ve üç adet 1000 Mbit/s Mini-GBIC yuvası olarak gösterir; nominal 24/48 V DC ve −40 ile +70 °C çalışma aralığı da aynı ürüne aittir. SFP modülü ayrıca seçiliyorsa fiber tipi, dalga boyu, tek mod/çok mod yapısı, konnektör, optik bütçe ve switch uyumluluğu aynı ürün ağacında doğrulanmalıdır. SFP yuvasının bulunması her optik modülün kullanılabileceği anlamına gelmez.
Fast Ethernet, Gigabit ve fiber kararını trafik belirler
Fast Ethernet bir sensör hücresi veya sınırlı veri üreten makine için yeterli olabilir; fakat yüksek çözünürlüklü kamera, yoğun reçete aktarımı, büyük proje yedekleri veya üst sistem trafiğinde Gigabit bağlantı gerekebilir. Karar yalnız her portun etiket hızına göre verilmemelidir. Switch’in toplam anahtarlama davranışı, aynı anda aktif akışlar, paket boyutları ve uplink üzerindeki yığılma değerlendirilir. Yönetilmeyen switch trafik sınıflarını otomatik olarak proje önceliğine göre bölümlendirmez. Kritik kontrol ağı ile yüksek hacimli görüntü veya ofis trafiğini aynı yayın alanında toplamak yerine hücre mimarisi ve üst katman tasarımı gözden geçirilmelidir.
Bakır Ethernet bağlantısında kanal sınıfı yalnız switch portuyla tamamlanmaz; kablo, iki uçtaki konnektörler, panel geçişleri ve saha montajı birlikte test edilir. Uzun mesafe, yüksek elektromanyetik etki veya galvanik ayırma hedefinde fiber değerlendirilebilir. Fiber seçimi parazit sorununu azaltabilir fakat kirli uç yüzeyi, yanlış SFP, aşırı bükülme ve yetersiz optik bütçe yeni hata kaynakları yaratır. Kurulum sonunda bakır kanal testi veya optik güç ölçümü, görsel bağlantı kontrolünden daha güvenilir bir kabul kanıtı sağlar.
PoE ve besleme hesabını iki ayrı bütçe olarak yapın
PoE destekli bir switch, kamera, erişim noktası veya başka uyumlu uç cihazlara veri kablosu üzerinden güç sağlayarak ayrı saha beslemesini azaltabilir. Bununla birlikte “PoE+ mevcut” bilgisi tek başına yeterli değildir. Her portun desteklediği sınıf, switch’in toplam PoE bütçesi, bağlı cihazların başlangıç ve en kötü durum tüketimi, besleme gerilimi ve sıcaklığa bağlı sınırlar karşılaştırılmalıdır. Tüm portların aynı anda azami gücü verebildiği varsayılmamalıdır. Seçilen HARTING ürün numarasının PoE işlevi ve güç bütçesi teknik sayfadan açıkça doğrulanmalıdır.
Switch’in kendi 24/48 V DC beslemesi için gerilim toleransı, akım, klemens veya fiş, ters polarite koruması, aşırı akım koruması ve topraklama yaklaşımı incelenir. Yedekli besleme isteniyorsa yalnız iki kablo çekmek yerine kaynakların gerçekten bağımsız olup olmadığı sorgulanır. İki hat aynı sigortaya, aynı güç kaynağına veya aynı dağıtım terminaline bağlıysa ortak hata noktası sürer. Gerilim düşümü, devre koruması ve pano termal hesabı PoE yüküyle birlikte yapılmalıdır.
Saha tipi M12 switch ve koruma derecesi
Pano dışına yakın, titreşimli veya toz ve neme maruz alanlarda Ha-VIS eCon 4000 ve 7000 gibi saha odaklı ürünler değerlendirilebilir. Örneğin Ha-VIS eCon 4080-B1, 20 77 208 3001 resmî listede sekiz M12 D-kodlu 10/100 Mbit/s port, 24/48 V DC nominal besleme ve −40 ile +70 °C çalışma aralığıyla tanımlanan yönetilmeyen bir Fast Ethernet switch’tir. Ha-VIS eCon 7050-B1, 20 70 305 3943 ise beş M12 D-kodlu Fast Ethernet portuyla ve eşleşmiş durumda IP65/IP67 bilgisiyle listelenir.
Bu örneklerdeki IP değeri açık port için geçerli değildir. Uyumlu kablo konnektörü doğru torkla eşleştirilmeli, kullanılmayan portlar uygun kapakla kapatılmalı ve bütün montaj üretici talimatına göre yapılmalıdır. M12 D-kodlu Fast Ethernet ile X-kodlu Gigabit arayüzler mekanik ve elektriksel olarak farklıdır; port sayıları aynı olsa bile birbirinin yerine seçilemez. Yıkama kimyasalı, UV, korozyon, titreşim ve darbe gereksinimi yalnız IP rakamıyla karşılanmaz; seçilen ürünün malzeme, onay ve çevresel test kapsamı ayrıca okunmalıdır.
Single Pair Ethernet’i geçiş mimarisiyle değerlendirin
HARTING ürün ağacındaki Ha-VIS eCon 3000 SPE seçenekleri, klasik çok çiftli Ethernet ile Single Pair Ethernet saha bağlantıları arasında dağıtım veya medya dönüşümü görevleri sunar. Örneğin Ha-VIS eCon 3026 GBT-AT1-SPE, 24 05 402 6400 resmî ürün sayfasında yönetilmeyen Gigabit Ethernet switch, toplam sekiz port, 24/48 V DC nominal besleme ve −40 ile +70 °C çalışma aralığıyla tanımlanır. Aynı ürünün port türleri, T1 bağlantı standardı, karşı uç uyumu ve kablo uzunluğu güncel sayfadaki port ayrıntısından doğrulanmalıdır.
SPE bir RJ45 kablosunun yalnız damar sayısını azaltmak değildir. Fiziksel katman, konnektör, kablo empedansı, ekranlama, güç aktarımı beklentisi ve karşı cihaz desteği bir kanal sistemi oluşturur. Mevcut sensör veya PLC portunun doğrudan uyacağı varsayılmamalıdır. Medya dönüştürücü kullanılıyorsa iki taraftaki hız, gecikme, hata davranışı ve besleme kaybındaki tepki kabul testine eklenir. Yeni teknolojiye geçişte yedek parça ve saha ekibinin test ekipmanı da proje kapsamına alınmalıdır.
| Proje ihtiyacı | Değerlendirilecek HARTING çözümü | Ürün kodunda doğrulanacak bilgiler |
|---|---|---|
| Derinliği sınırlı pano, önden kablolama | Ha-VIS eCon 2000 düz gövde varyantları | Port sayısı ve hızı, RJ45/fiber, PoE, sıcaklık, besleme ve ölçüler |
| DIN rayı boyunca dar yerleşim | Ha-VIS eCon 3000 dar gövde varyantları | Bakır/SFP dağılımı, uplink, kablo çıkışı, termal boşluk ve onaylar |
| Pano dışında M12 saha bağlantısı | İlgili eCon 4000 veya 7000 ürünü | D/X kodlama, Fast/Gigabit, eşleşmiş IP durumu, sıcaklık ve montaj |
| SPE saha cihazlarını üst ağa bağlama | eCon 3000 SPE switch veya medya dönüştürücü | Port fiziği, T1 standardı, hız, kablo uzunluğu ve karşı uç uyumu |
| Fiber uplink veya uzun/parazitli güzergâh | Fiber portlu ya da SFP yuvalı eCon varyantı | SFP uyumluluğu, fiber tipi, dalga boyu, optik bütçe ve konnektör |
| Kamera ya da erişim noktasını kablodan besleme | Belirli PoE/PoE+ destekli varyant | Port başına sınıf, toplam güç bütçesi, kaynak ve sıcaklık derating’i |
Devreye alma ve teşhis planı
Yönetilmeyen bir switch “tak ve çalıştır” olsa da ağ doğrulaması gerektirir. Her portun hızı ve duplex anlaşması, hata sayaçları erişilebiliyorsa hata durumu, uçtan uca gecikme, paket kaybı ve tepe trafikte davranış ölçülmelidir. Güç kesme-gelme testi, PLC yeniden bağlantısı, kamera akışlarının toparlanması ve üst sistem oturumlarının davranışı kaydedilir. LED göstergeleri bakım talimatında açıklanmalı; hangi portun hangi cihazı beslediği ve bağladığı hem şemada hem etiket üzerinde görünmelidir.
Yönetilmeyen cihaz yerel VLAN veya port bazlı erişim kuralı sağlamıyorsa güvenlik ve segmentasyon üst katmandaki yönetilen switch, router ya da güvenlik duvarında kurulmalıdır. Kullanılmayan fiziksel portların erişimi, pano kilidi ve saha konnektör kapaklarıyla ele alınır. Ağ çizimi, IP planı, switch sipariş kodu, SFP listesi, kablo test raporu ve yedek ürün bilgisi as-built dosyanın parçası yapılmalıdır. Ürünün yazılım veya firmware’i varsa sürüm ve üretici duyuruları yaşam döngüsü boyunca izlenmelidir.
Teklif için gerekli veriler
- Düğüm listesini paylaşın: Bağlanacak cihazları, protokolleri, port hızlarını, konumları ve kritik çalışma görevlerini belirtin.
- Topolojiyi çizin: Yıldız, hat, uplink ve üst ağ bağlantılarını; mesafeler ve yedeklilik beklentisiyle gösterin.
- Trafik profilini tanımlayın: Kontrol, görüntü, HMI, mühendislik ve veri toplama akışlarının tepe yükünü ve gecikme sınırını yazın.
- Port ortamını seçin: RJ45, M12 D/X, fiber/SFP veya SPE gereksinimini; kablo ve karşı uç bilgisiyle birlikte verin.
- PoE yükünü hesaplayın: Her uç cihazın sınıfını, en yüksek tüketimini, başlangıç akımını ve eş zamanlı çalışma senaryosunu listeleyin.
- Elektrik beslemesini tanımlayın: Nominal ve tolerans gerilimi, sigorta, yedek kaynak, topraklama ve gerilim düşümü hesabını ekleyin.
- Ortamı sınıflandırın: Sıcaklık, nem, yoğuşma, toz, su, kimyasal, titreşim, darbe, EMC ve montaj yerini kaydedin.
- Yönetim gereksinimini yazın: VLAN, SNMP, port yansıtma, halka, güvenlik ve uzaktan teşhis gerekiyorsa bunları açık kabul maddesi yapın.
- Kabul testini belirleyin: Kablo sertifikasyonu, paket kaybı, yük, enerji kesintisi ve hata sonrası toparlanma kriterlerini önceden kararlaştırın.
Oskon, HARTING endüstriyel Ethernet switch seçimini ürün fotoğrafından değil, veri akışı ve saha koşulundan başlatır. Doğru çözüm; yalnız yeterli sayıda porta sahip değil, panoya fiziksel olarak sığan, gerekli kablo ortamını destekleyen, güç ve sıcaklık sınırları içinde kalan, ağın yönetim ihtiyacıyla çelişmeyen ve sahada test edilebilen üründür. Bulunabilirlik ve teslim süresi teklif tarihinde ayrıca teyit edilmelidir; bu rehber herhangi bir stok veya belirli uygulamaya otomatik uygunluk taahhüdü değildir.
