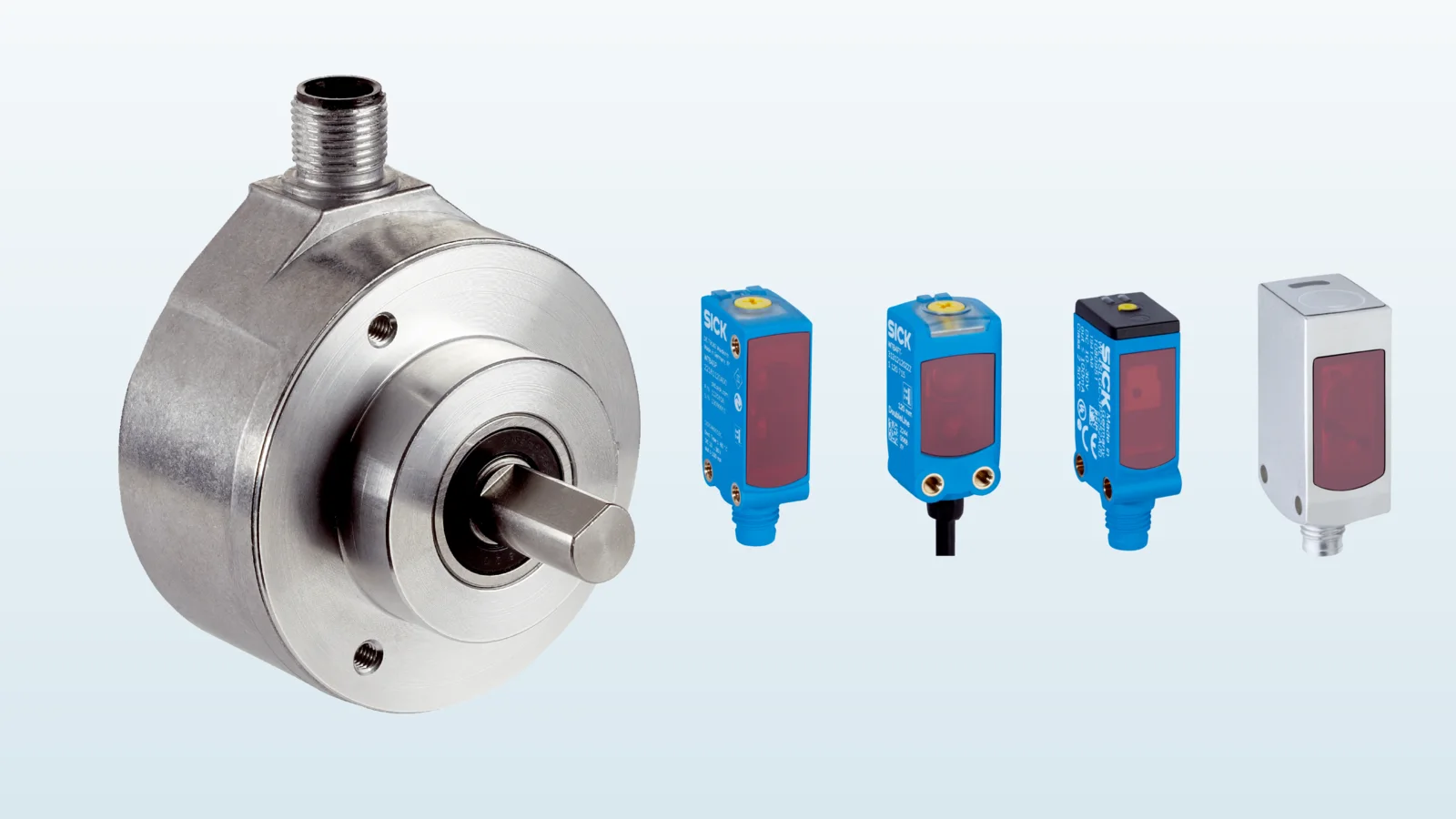

SICK Enkoderler ve Fotoseller: Hareket ve Nesne Algılama Rehberi

Enkoder ve fotosel, otomasyon hattında çoğu zaman aynı hareketi izler; ancak aynı bilgiyi üretmez. Enkoder, bir milin veya doğrusal mekanizmaya aktarılmış dönme hareketinin konum, hız ve yön bilgisini elektrik sinyaline çevirir. Fotosel ise ışığın gönderilmesi ve alınması üzerinden bir nesnenin varlığını, geçişini, kenarını ya da belirli bir mesafe penceresini algılar. Bu nedenle doğru çözüm, katalogdan yalnız algılama mesafesi veya pals sayısı seçmekle değil, kontrol sisteminin hangi fiziksel olayı hangi doğruluk ve tepki süresiyle bilmesi gerektiğini tarif etmekle başlar.

Bu katalog ve karar rehberi, SICK DFS60 artımsal enkoder ailesi ile W4 minyatür fotosel ailesini iki somut örnek olarak ele alır. Aile düzeyinde verilen özelliklerin her sipariş kodunda aynı kombinasyonla bulunmadığı unutulmamalıdır. Şaft tipi, elektriksel arayüz, bağlantı, gövde malzemesi, optik prensip, ışık kaynağı, anahtarlama çıkışı ve çevresel dayanım varyanta göre değişir. Nihai ürün kodu; güncel teknik veri, montaj talimatı, karşı cihaz giriş özellikleri ve gerçek uygulama numunesiyle doğrulanmalıdır.

Önce ölçülecek olayı ve kontrol kararını tanımlayın

Bir konveyörde hız regülasyonu, kesme boyu, ürün sayımı ve sıkışma kontrolü birbirine yakın görünse de farklı sensör bilgileri ister. Enkoderden gelen pals dizisi, kontrolörün hareket miktarını ve frekans üzerinden hızı hesaplamasını sağlar. Fotoselin anahtarlama sinyali ise ürünün belirli bir noktaya ulaştığını doğrular. Yalnız enkoder kullanıldığında bant kayması veya ürünün bant üzerinde geride kalması görülemeyebilir; yalnız fotosel kullanıldığında iki algılama noktası arasındaki ayrıntılı hareket profili bilinmez. Kritik proseslerde iki sinyal birbirini tamamlayarak beklenen hareket ile gerçek ürün geçişinin karşılaştırılmasına imkân verir.

Şartnamede “enkoder” veya “fotosel” yazmak yeterli değildir. Ölçülecek eksen, azami ve asgari hız, hızlanma, dönüş yönü, beklenen çözünürlük, nesne boyutu, yüzey rengi, parlaklık, şeffaflık, arka plan mesafesi, çevrim süresi ve izin verilen hatalı algılama oranı belirtilmelidir. Kontrol girişinin gerilim seviyesi, sayma frekansı, giriş filtresi ve IO-Link master altyapısı da sensör seçiminden önce bilinmelidir. Böylece fiziksel olarak bağlanan fakat elektriksel ya da zamansal olarak uyumsuz kalan bir çözüm önlenir.

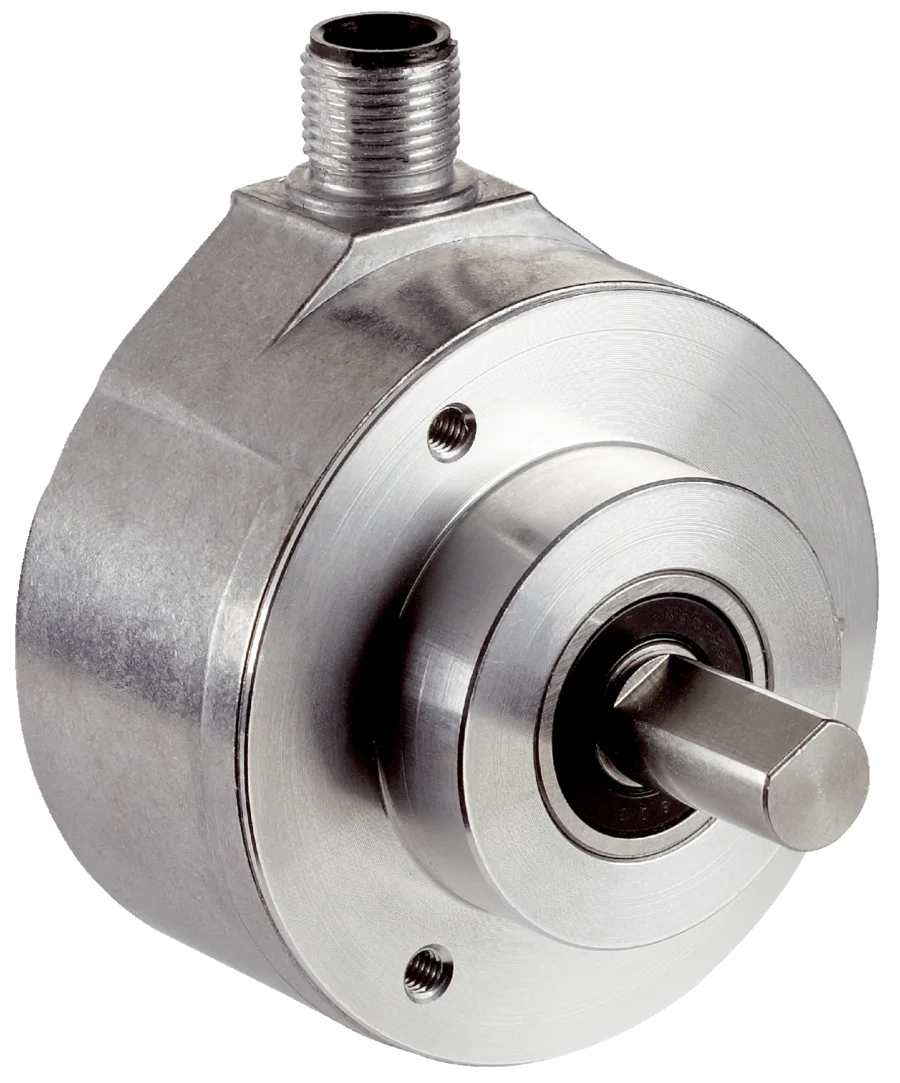

DFS60 artımsal enkoder ailesi: çözünürlük kadar arayüz de önemlidir

SICK, DFS60’ı 60 mm gövde çapına sahip, programlanabilir ve yüksek çözünürlüklü artımsal enkoder ailesi olarak konumlandırır. Resmî ürün sayfasında tur başına azami 65.536 pals, solid şaft, blind hollow ve through hollow şaft seçenekleri; TTL RS-422, HTL Push Pull ve Sin/Cos iletişim seçenekleri; M12, M23 erkek konnektör veya üniversal kablo bağlantıları aile özellikleri arasında sayılır. IP65 ve IP67 koruma sınıfları da listelenir. Bunlar ürün ailesinin seçim alanıdır; bütün özelliklerin tek varyantta bir arada bulunduğu anlamına gelmez.

Pals sayısı mekanik turun kaç bölüme ayrıldığını belirler, fakat tek başına mutlak ölçüm doğruluğu değildir. Mil kaçıklığı, kaplin esnemesi, rulman boşluğu, titreşim, kontrolörün sayıcı kapasitesi ve mekanik aktarım oranı toplam ölçüm belirsizliğine katkı verir. Çok yüksek pals sayısı, giriş donanımının izin verdiği frekansı aşabilir. Azami pals frekansı; tur başına pals ile en yüksek devir sayısı birlikte hesaplanarak kontrolörün hızlı sayıcı girişine karşı kontrol edilmelidir. A/B fazları yön bilgisini, varsa sıfır palsi ise referanslama olayını destekler; sinyal düzeni seçilen elektriksel varyanttan doğrulanır.

Mekanik bağlantıyı ölçüm zincirinin parçası kabul edin

Solid şaftlı enkoder, motor veya makine şaftına uygun kaplinle bağlanmalıdır. Rijit ve kaçıklığı telafi etmeyen bağlantı enkoder rulmanlarına istenmeyen radyal veya eksenel yük bindirebilir. Hollow şaftlı modellerde şaft çapı, sıkma elemanı ve tork desteği birlikte seçilir. Montaj yüzeyinin dikliği, şaft salınımı ve kaplinin izin verdiği kaçıklık üretici sınırları içinde kalmalıdır. Kablo, enkoder gövdesini döndürmeye çalışacak şekilde gergin bırakılmamalı; titreşimli bölgede uygun sabitleme ve bükülme payı sağlanmalıdır.

Gövde koruma derecesi yalnız doğru montaj ve uygun eşleşmiş bağlantıyla anlam kazanır. Açık konnektör, hasarlı conta veya kablo rakorundaki yanlış sıkma aynı korumayı sağlamaz. Yıkama, yoğun kimyasal veya korozyon beklenen yerlerde paslanmaz çelik DFS60 Inox seçenekleri ayrıca incelenebilir; ancak malzeme uyumluluğu kullanılan kimyasal, sıcaklık ve temizleme yöntemiyle doğrulanmalıdır. Normal DFS60 ile Inox varyantının mekanik ve çevresel verileri birbirine taşınmamalıdır.

Programlama, yedek çeşitliliğini azaltırken konfigürasyon disiplini ister

DFS60 ailesinde çözünürlük, sayım yönü ve sıfır pals gibi parametrelerin belirli varyantlarda programlanabilmesi, farklı uygulamalar için ortak donanım yaklaşımını destekleyebilir. SICK’in ürün sayfası PGT-10-Pro el tipi cihazı ve PGT-08-S PC tabanlı aracı programlama seçenekleri olarak gösterir. Bununla birlikte programlanabilirlik, ürün etiketinin ve yedekleme sürecinin önemini artırır. Aynı donanıma sahip iki enkoder farklı parametrelerle bambaşka kontrol davranışı oluşturabilir.

Devreye alınmış parametre dosyası, ürün kodu, firmware veya araç sürümü ve değişiklik tarihi bakım dokümanına eklenmelidir. Değişimden sonra yalnız mekanik montaj değil, çıkış seviyesi, pals sayısı, yön, referans sinyali ve kontrolördeki ölçek katsayısı da fonksiyon testiyle doğrulanır. Uzaktan sıfırlama özelliği kullanılan bir varyantta ilgili girişin yanlışlıkla tetiklenmesini engelleyen elektriksel ve yazılımsal önlemler değerlendirilmelidir.

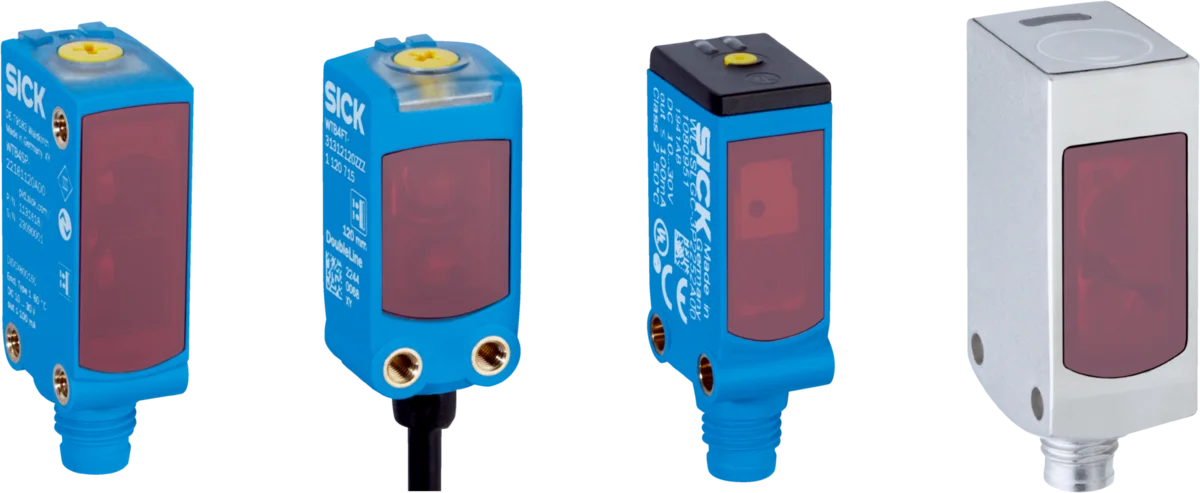

W4 minyatür fotoseller: küçük gövdede farklı optik görevler

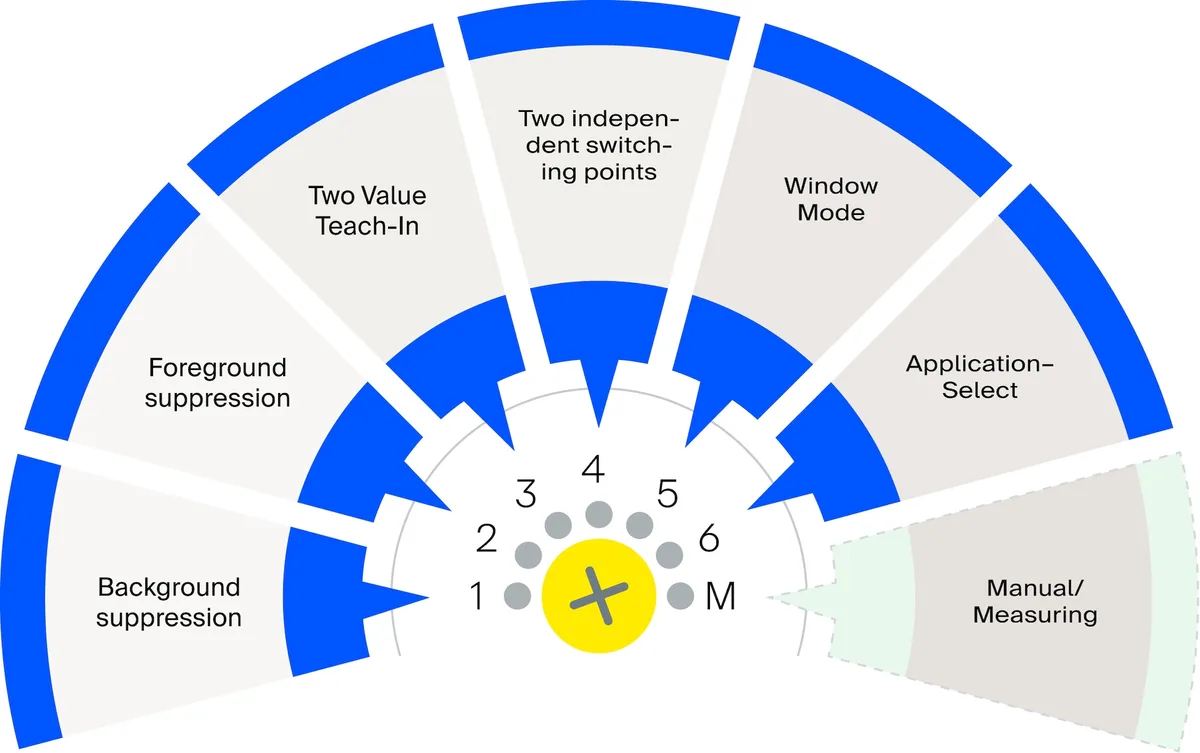

SICK W4 ailesi, kısıtlı montaj alanlarında farklı nesne özelliklerini algılamak üzere çok sayıda gövde, malzeme ve ışık kaynağı seçeneği sunar. Resmî aile sayfası DoubleLine, ClearSens, V-optik ve Spot Size Recognition gibi optik yaklaşımları; iki bağımsız anahtarlama noktası, hızlı mesafe değeri çıkışı ve DustAlert gibi işlevleri; PinPoint-Pro, PinPoint, kızılötesi LED ve kırmızı lazer seçeneklerini listeler. IO-Link, optik hizalama yardımı ve cihaz üzerindeki kullanım öğeleri varyanta bağlı olarak devreye alma ve teşhisi destekler.

“Fotosel” tek bir algılama prensibi değildir. Karşılıklı sensörde verici ve alıcı iki ayrı gövdededir ve nesne ışık yolunu kestiğinde algılanır. Reflektörlü çözümde verici ve alıcı aynı gövdede, karşıda reflektör bulunur. Cisimden yansımalı sensör nesneden dönen ışığı değerlendirir; arka plan bastırmalı yapı hedef ile arka planı mesafe üzerinden ayırmaya yardımcı olur. Doğru prensip; nesnenin yüzeyi, montaj erişimi, kablolama, algılama mesafesi ve yanlış yansıma riskine göre seçilir.

Nesne ve arka planı gerçek numuneyle değerlendirin

Koyu, parlak, delikli, düz olmayan veya şeffaf ürünler farklı optik zorluklar oluşturur. Koyu yüzey az ışık geri döndürürken parlak yüzey doğrudan yansıma ile alıcıyı yanıltabilir. Delikli nesne küçük bir ışık noktasını aralıklı biçimde geçirerek çıkışta titreşim oluşturabilir. Şeffaf film, şişe veya tepsi ise standart cisimden yansımalı yöntemde yeterli kontrast üretmeyebilir. W4 içindeki uygun teknoloji ve ışık kaynağı, hedef numune ile arka plan üzerinde farklı mesafe ve açılarda test edilmelidir.

Işık noktası büyüklüğü en küçük algılanacak detayla ve çalışma mesafesiyle birlikte okunur. Çok küçük nokta ince kenarı yakalayabilir, ancak titreşim veya delikli yüzeyde daha değişken sonuç verebilir. Çizgisel optik düzensiz yüzeylerde daha kararlı örnekleme sağlayabilir. Algılama mesafesi katalogdaki azami değerden seçilmemeli; güvenilir çalışma için hizalama toleransı, kirlenme payı ve hedefin en düşük yansıtma koşulu bırakılmalıdır. Yakındaki parlak makine parçaları ve karşı sensörlerin ışığı da test senaryosuna eklenir.

IO-Link’i yalnız haberleşme kablosu olarak görmeyin

Uygun W4 varyantlarında IO-Link, sensör parametrelerinin kontrol sisteminden yönetilmesini ve mesafe, remisyon, çalışma saati veya teşhis bilgilerinin alınmasını destekleyebilir. Bu yapı ürün değişiminde reçeteye bağlı parametre yükleme, algılama kalitesinin izlenmesi ve kirlenme uyarısının bakım sistemine aktarılması için değerlidir. Fakat IO-Link varlığı bütün W4 ürünlerinde aynı proses verisi ve aynı fonksiyonların olduğu anlamına gelmez. Cihaz tanım dosyası, proses veri uzunluğu, çevrim süresi, port sınıfı ve master uyumluluğu ilgili sipariş kodu için kontrol edilmelidir.

Anahtarlama çıkışının PNP veya NPN yapısı, açık-kapalı davranışı, bağlantı şeması ve yük akımı PLC girişine göre eşleştirilir. Öğretme veya cihaz üzerindeki ayarlar devreye alma formuna kaydedilir. IO-Link kullanılsa bile güvenli varsayılan durum, bağlantı kaybı davranışı ve PLC programındaki değer geçerlilik kontrolü tanımlanmalıdır. Standart fotosel sinyali, güvenlik sertifikalı koruyucu cihazın yerine kullanılmamalıdır.

Birlikte kullanım: beklenen hareket ile gerçek ürünü karşılaştırın

Kesme, etiketleme veya paketleme makinesinde enkoder, bant hareketinden teorik ürün konumunu hesaplar; fotosel ürünün gerçek ön kenarını görerek zamanlamayı doğrular. PLC, iki sinyal arasındaki farkı izleyerek kayma, kopuk aktarım veya ürün sıkışmasını teşhis edebilir. Bu yaklaşım için fotoselin anahtarlama gecikmesi ve enkoder ölçeği kontrol mantığında açıkça hesaba katılmalıdır. Sensör konumunu yazılım ofsetiyle sonsuz biçimde düzeltmek yerine mekanik montaj referansı korunmalıdır.

Hız değişken olduğunda yalnız sabit zaman gecikmesiyle çalışan kontrol hatalı konum oluşturabilir. Enkoder tabanlı mesafe tetiklemesi, hız değişimine rağmen fiziksel aralığı daha tutarlı tutar; fotosel ise ürünün gerçekten mevcut olduğunu onaylar. Güvenilir sonuç için her sinyal zaman damgası, giriş filtresi ve PLC görev çevrimi bakımından değerlendirilir. Çok hızlı nesnelerde sensör tepki süresi ile minimum çıkış darbe genişliği kontrolörün görebileceği sınırlar içinde olmalıdır.

Devreye alma ve bakım kabul planı

Enkoder devreye alınırken mekanik kaçıklık, bağlantı sıkılığı ve kablo ekranı kontrol edilir; düşük hızda yön ve pals sayımı, ardından en yüksek hızda frekans ve sinyal kararlılığı test edilir. Enerji kesilip verildiğinde referanslama prosedürü gözlenir. Fotoselde en açık, en koyu, en parlak ve en şeffaf numuneler; boş bant, farklı arka plan ve beklenen kirlenme koşulu denenir. Sensör LED’i ile PLC girişinin aynı anda izlenmesi, optik algılama ile program davranışını ayırmayı kolaylaştırır.

Bakım planı yalnız arıza sonrası değişime dayanmaz. Enkoder kaplini, şaft bağlantısı, kablo ve konnektör periyodik olarak mekanik hasar açısından incelenir. Fotosel lensleri uygun yöntemle temizlenir; reflektör, braket ve hizalama kontrol edilir. Parametreli cihazların yedek ayarları sürüm kontrollü saklanır. Değişim sonrasında ürün kodu aynı görünse dahi konfigürasyon, kablolama ve fonksiyon testi yeniden yapılır.

Teklif ve seçim için gerekli veriler

1. Fonksiyonu yazın: Hız, konum, sayım, varlık, kenar veya senkronizasyon kararının hangisinin gerektiğini belirtin.
2. Hareket profilini verin: Mil çapı, devir, hızlanma, yön, mekanik aktarım ve izin verilen kaçıklığı paylaşın.
3. Nesne setini tanımlayın: En küçük-büyük ölçü, renk, parlaklık, şeffaflık, yüzey ve arka plan örneklerini sağlayın.
4. Kontrol arayüzünü belirtin: Besleme, TTL/HTL/Sin-Cos, giriş frekansı, PNP/NPN, IO-Link master ve kablo uzunluğunu yazın.
5. Ortamı kaydedin: Sıcaklık, su, toz, yağ, kimyasal, titreşim, ortam ışığı ve temizleme yöntemini belirtin.
6. Montaj alanını ölçün: Flanş, şaft, braket, konnektör çıkışı, kablo bükülmesi ve servis erişimini üç boyutlu değerlendirin.
7. Kabul kriterini belirleyin: İzin verilen sayım/konum hatası, yanlış algılama, maksimum hız ve hata sonrası davranışı tanımlayın.

Oskon, enkoder ve fotosel seçimini ürün adından değil, ölçüm zincirinden başlatır. Amaç en yüksek katalog değerini seçmek değil; mekanik, optik ve elektriksel sınırlar içinde tekrarlanabilir veri üreten, kontrol sistemine doğru biçimde entegre edilen ve sahada test edilebilen çözümü kurmaktır. Ürün bulunabilirliği ve teslim süresi teklif tarihinde ayrıca teyit edilir; bu rehber stok veya uygulamaya otomatik uygunluk taahhüdü içermez.
