Tempa Pano Paslanmaz ve EMC Panolar: Malzeme ve Koruma Rehberi

Paslanmaz ve EMC pano çözümleri aynı ürün başlığı altında ele alınsa da iki farklı tasarım ihtiyacına karşılık verir. Paslanmaz gövde seçiminde malzemenin çevreye uygunluğu, yüzey, sızdırmazlık ve temizlenebilirlik öne çıkar. EMC panoda ise gövde birleşimlerinin elektriksel sürekliliği, iletken iç yüzey ve elektromanyetik conta yapısı belirleyicidir. Tempa Pano’nun resmî portföy özetinde paslanmaz pano ailesi SSAS, SSETS, SSJB ve SSKPA serileriyle listelenir; hijyenik çözüm ise HS Serisi başlığıyla ayrı bir ürün sayfasında tanıtılır. EMC tarafında duvar tipi ESE ve dikili tip BSE çözümü bulunur; bu ikinci aile web adresinde ASE adıyla da listelenir. Bu rehber, bütün paslanmaz serilere tek bir teknik değer atamak yerine SSETS’i; EMC tarafında da ESE ve BSE’yi ayrı ayrı inceler. Bir projede gerekli alaşım, IP sınıfı ve EMC yapısı, kullanılacak seri ve tam konfigürasyon üzerinden doğrulanmalıdır.

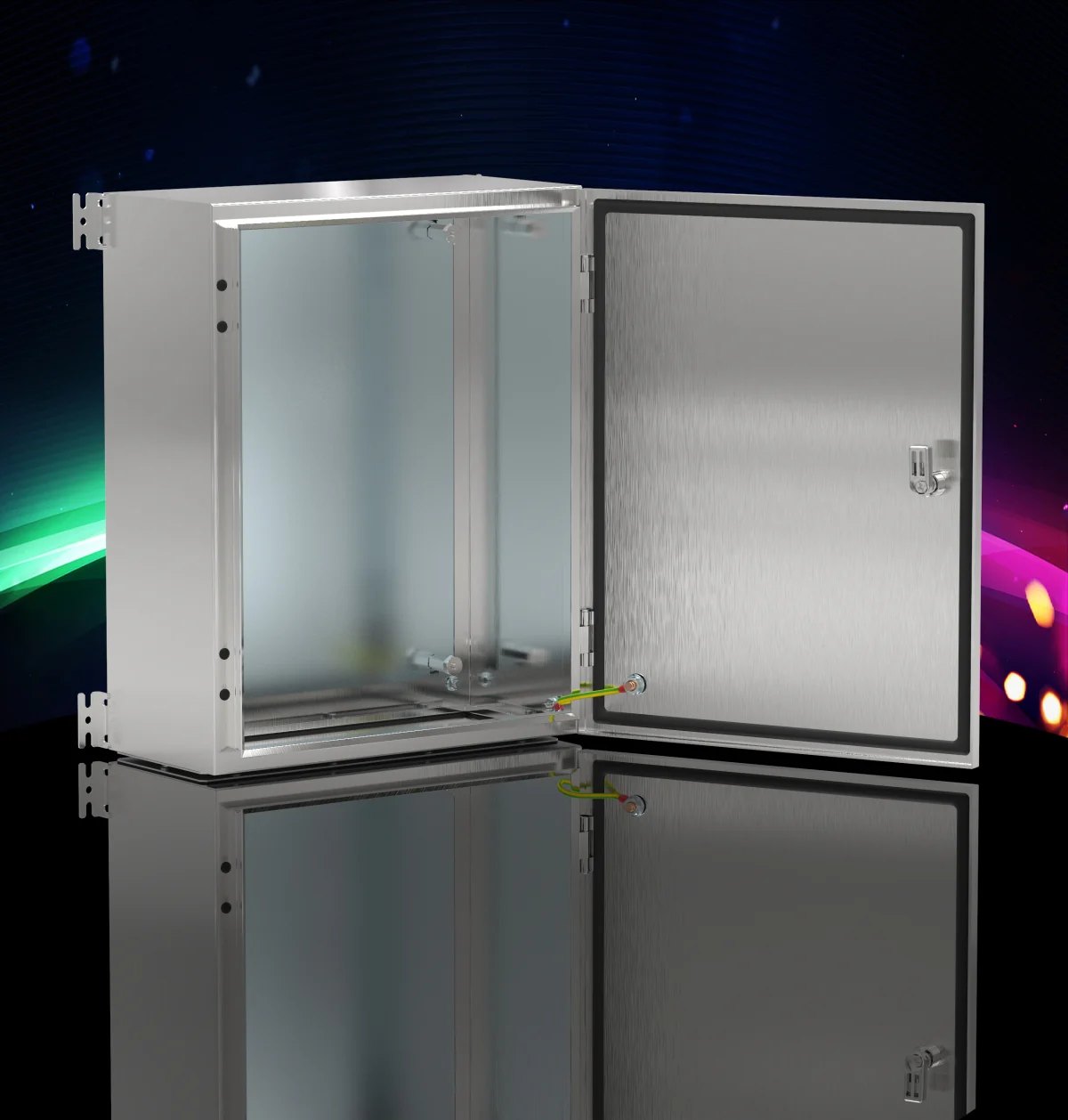

SSETS serisi paslanmaz duvar tipi panonun yapısı

Tempa SSETS serisinin resmî teknik sayfasında gövde ve kapı için EN 10088 1.4307 standardına uygun 304L paslanmaz çelik belirtilir. Gövde ile kapı 1,2 mm kalınlıktadır. Opsiyonel montaj plakası EN 10346 DX51D+Z galvaniz kaplı çelikten üretilir; ölçüye bağlı olarak 1,5 veya 2 mm kalınlık kullanılır. Dış yüzey “paslanmaz yüzey” olarak tanımlanır. Koruma sınıfı IP66’dır ve TS 3033 ile EN 60529 referansları verilir. Bu teknik değerler SSETS serisine özgüdür. Başka bir paslanmaz seride malzeme kalitesi, kalınlık, kapı geometrisi veya koruma sınıfı farklı olabileceğinden, “paslanmaz pano” ifadesi tek başına satın alma tanımı olarak yeterli değildir.

SSETS gövdesi kaynaklıdır ve ürün solid, yani dolu kapı veya camlı kapı seçeneğiyle yapılandırılabilir. Kapı içinde poliüretan dökme conta, 135 derece açılan gizli menteşe ve 5 mm çift bitli krom kaplı kilit bulunur. Alt bölümde kablo geçiş plakası ve bu plaka için tek parça PE conta kullanılır. Donanım; gövde, seçilen kapı, contalı kablo geçiş plakası ve ölçüye göre dört ya da altı duvar bağlantı elemanından oluşur. Teknik föyün ürün kodlamasında montaj plakası “Opsiyon ≈ M” olarak tanımlandığından, plaka seçimi ve 1,5–2 mm kalınlık değeri sipariş konfigürasyonunda ayrıca belirtilmelidir. Özel boyut, ön işlem, özel kilit ve özel montaj plakası üreticinin istek üzerine sunduğu seçeneklerdir. Harici şapka, ayak, DIN ray, kapı içi profil, direğe montaj elemanı, sigorta yeri kapama parçası, kilit ve anahtarlar ile topraklama iletkeni tamamlayıcı aksesuarlar arasında listelenir.

Paslanmaz seçiminde seri adının önemi

304L tanımı, SSETS için üretici tarafından açıkça verilen malzeme bilgisidir; bu bilgi tüm Tempa paslanmaz portföyüne otomatik olarak taşınmamalıdır. Paslanmaz ürün seçiminde ortamın kimyasal içeriği, yıkama yöntemi, sıcaklık, tuzluluk, yüzeyde birikme riski ve kullanılacak temizlik maddeleri proje sahibi tarafından tanımlanmalıdır. Ardından üreticinin ilgili seri föyündeki alaşım ve yüzey koşullarıyla karşılaştırma yapılır. Pano üzerindeki rakor, kilit, bağlantı elemanı ve diğer ek parçaların da ortamla uyumu ayrıca kontrol edilir. Gövdenin paslanmaz olması, farklı malzemeden seçilmiş aksesuarların aynı dayanımı sağlayacağı anlamına gelmez. SSETS’te sunulan direğe montaj, şapka veya baza gibi seçenekler de pano konumuna ve mekanik yüklerine göre siparişe eklenmelidir.

IP66 korumayı koruyan uygulama ayrıntıları

SSETS’in IP66 değeri, standart gövde yapısı ve üretici tarafından belirtilen kapama bileşenleriyle birlikte değerlendirilir. Kapıdaki poliüretan dökme conta ile kablo geçiş plakasındaki tek parça PE conta bu bütünlüğün parçalarıdır. Sahada açılacak deliklerin konumu, kullanılan rakorların koruma seviyesi, kablo girişindeki sıkma ve kullanılmayan açıklıkların kapatılması nihai uygulamayı etkiler. Kapının conta yüzeyinde talaş veya deformasyon bırakılmaması, kilidin düzgün baskı uygulaması ve bağlantı plakasının doğru oturması gerekir. Bu noktalar yeni bir ürün özelliği iddiası değil, katalogdaki IP koruma yapısının sahada bozulmaması için kontrol edilmesi gereken uygulama başlıklarıdır. Özel ön işlem seçeneği kullanılacaksa kesim planının üretim öncesinde netleştirilmesi bu nedenle önemlidir.

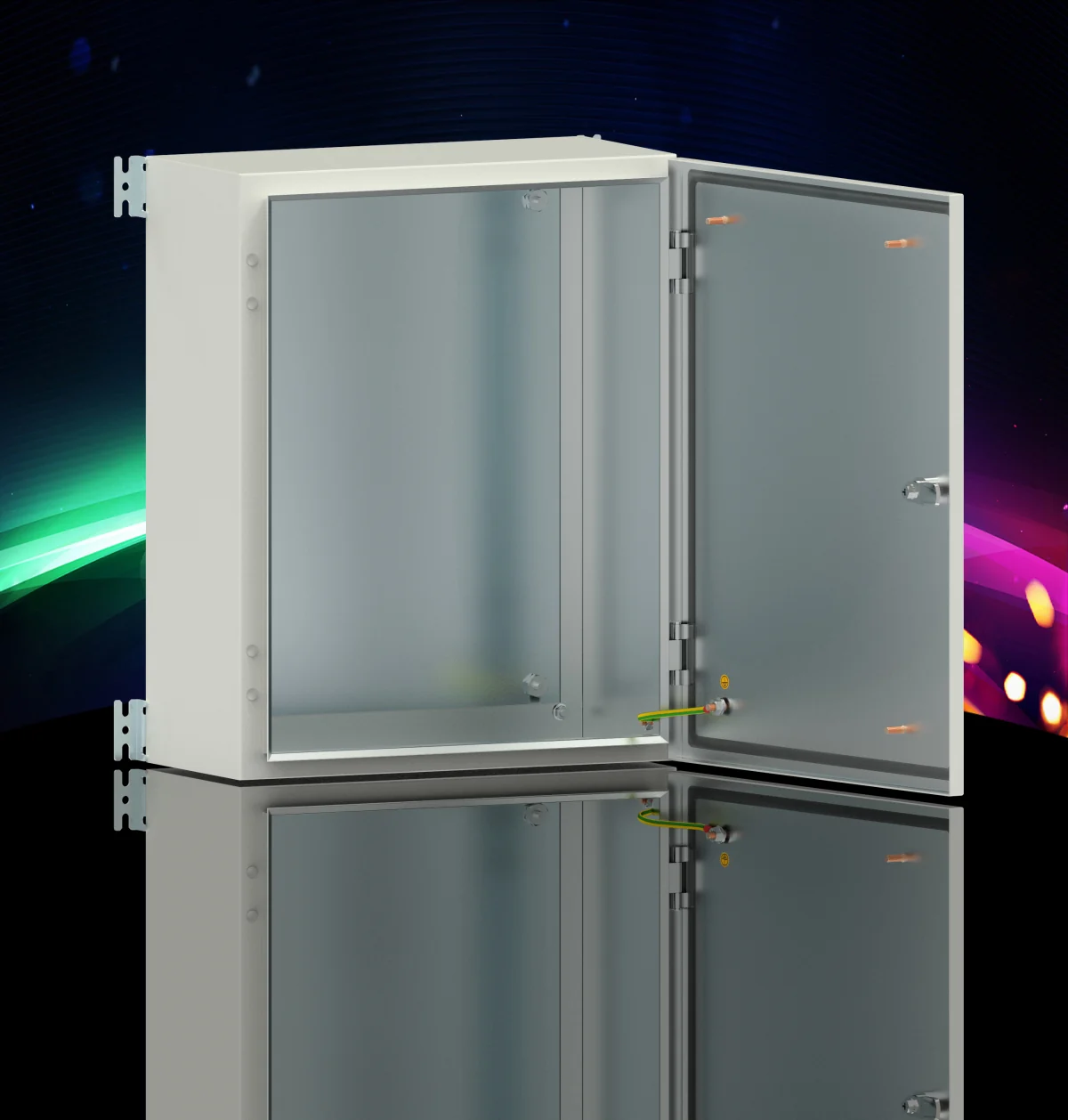

ESE serisi: duvar tipi EMC pano

Tempa ESE serisi, duvar tipi EMC uygulamaları için tasarlanır. Resmî ürün sayfasına göre gövde, kapı ve montaj plakası EN 10346 DX51D+Z galvaniz kaplı çelikten 1,5 mm kalınlıktadır. Dış yüzey RAL 7035w toz boya ile kaplanır; iç yüzey iletken bırakılır. Koruma sınıfı IP65’tir ve TS 3033 ile EN 60529 standartlarına atıf yapılır. Dolu kapı üzerinde EMC conta bulunur. Kapı 135 derece açılan gizli menteşelerle taşınır ve 5 mm çift bitli metal kilitle kapanır. Standart donanım gövde, EMC contalı kapı, montaj plakası ve dört adet duvar bağlantı elemanını içerir. Özel boyut, özel renk, ön işlem ve özel montaj plakası istek üzerine seçeneklerdir.

ESE’nin DIN rayı, kapı içi montaj profili ve topraklama iletkeni tamamlayıcı aksesuarlar olarak sunulur. EMC amaçlı bir kabinde yalnız dış sac kalınlığına bakmak yeterli değildir. Üreticinin belirttiği iletken iç yüzey ve EMC conta, kapı ile gövde arasındaki sürekliliği destekleyen birlikte çalışan unsurlardır. Delik, kesim, boya, rakor plakası veya farklı bir kapama elemanı bu yapıya etki edebilir. Bu nedenle ön işlem planı hazırlanırken hem mekanik yerleşim hem de EMC sürekliliği dikkate alınmalı; kapı, gövde, montaj plakası ve topraklama düzeni tek bir sistem olarak değerlendirilmelidir. Nihai EMC performansı yalnız boş kabine değil, içine yerleştirilen cihazlara, kablo ekranlarının sonlandırılmasına, bağlantı düzenine ve montaja da bağlıdır.

BSE serisi: dikili tip EMC platformu

Daha büyük bir EMC çözümü gerektiğinde Tempa’nın BSE serisi dikili tip yapıyı temsil eder. Resmî ürün bilgisinde çerçeve ve paneller 1,5 mm, kapılar ve baza 2 mm, galvaniz montaj plakası 2 mm olarak verilir. Gövde parçaları EN 10346 DX51D+Z galvaniz kaplı çeliktir. Dış yüzey RAL 7035w toz boya, iç yüzey ise iletken yapıdadır. Koruma sınıfı IP55’tir. Ön kapı ve sırt çevresinde, yan paneller, üst kapak ve bazada EMC conta bulunur. Dört noktadan kilitlenen 333 anahtarlı kollu ispanyolet kilit, gizli menteşe ve birden fazla montaj plakası kullanabilme imkânı resmî ürün bilgisinde belirtilen başlıca özelliklerdir. Tempa’nın web adresinde ASE adı kullanılırken sayfa başlığı, teknik PDF ve ana ürün listesinde BSE adı görüldüğünden, siparişte güncel seri ve tam ürün kodu ayrıca doğrulanmalıdır.

BSE’nin standart ve seçime bağlı parçaları proje kodunda ayrıştırılmalıdır. Standart donanım; ön ve arka çerçeve, kapı, sırt, montaj plakası, baza, üst kapak, yan paneller, dört veya altı derinlik kızağı ve kapı içi montaj profilinden oluşur. İstek üzerine özel ölçü, özel renk ve ön işlem sunulur. Taşıma halkası, harici şapka, kısa veya parçalı montaj plakası, kaydırma kızağı ve takozu, ayırıcı profil, L/U/Z profiller, L/Z bağlantı parçaları, bara kaideleri, proje cebi ve topraklama iletkeni tamamlayıcı aksesuarlar arasındadır. EMC için kullanılacak konfigürasyonda her kapama yüzeyinin katalogda belirtilen conta ve iletken yüzey düzenini sürdürmesi gerekir.

Paslanmaz ile EMC aynı gereksinim değildir

SSETS’in 304L gövdesi ve IP66 yapısı çevresel dayanım ile sızdırmazlık ihtiyacına yönelirken ESE ve BSE’nin iletken iç yüzeyi ile EMC contaları elektromanyetik süreklilik yaklaşımına hizmet eder. Bu iki gereksinim projede birlikte de bulunabilir; ancak tabloda yer alan standart serilerden birinin özelliklerini diğerine atfetmek doğru olmaz. Örneğin ESE’nin dış yüzeyinde toz boya, iç yüzeyinde iletken yapı bulunur; SSETS ise paslanmaz yüzeye sahiptir. Aynı biçimde IP66, IP65 ve IP55 değerleri seriye özeldir. Proje şartnamesi hem korozyon ortamını hem elektromanyetik gereksinimi talep ediyorsa, üreticiyle birlikte özel konfigürasyonun ve ilgili doğrulamanın ayrıca belirlenmesi gerekir.

EMC pano yerleşiminde tamamlayıcı kontroller

Bir EMC gövdesi seçildikten sonra kablo ekranlarının kabine girişte nasıl sonlandırılacağı, koruyucu iletken bağlantıları, filtre ve güç bileşenlerinin yerleşimi, hassas sinyal kabloları ile güç kablolarının güzergâhları ve kapı üzerindeki cihazların bağlantıları proje dokümanında tanımlanmalıdır. ESE ve BSE sayfalarında yer alan topraklama iletkeni aksesuarı da bu mekanik konfigürasyonun parçasıdır. Kapıda veya panelde sonradan yapılan boyalı kesimler, uyumsuz rakorlar ve gevşek bağlantılar gövdenin tasarlanan elektriksel sürekliliğini etkileyebilir. Nihai sistemin elektromanyetik uyumluluğu, boş pano gövdesinin tek başına garanti ettiği bir sonuç değildir; montajı tamamlanan sistem, kullanılan cihazlar ve kablolama düzeniyle birlikte ilgili proje şartlarına göre doğrulanmalıdır.

Bakım ve satın alma için kayıt altına alınacak veriler

Sipariş dokümanında seri, tam ürün kodu, malzeme standardı, dış ölçü, montaj plakası, kapı tipi, kilit, kablo girişi, istenen IP sınıfı, özel işleme çizimi ve aksesuarlar yazılmalıdır. SSETS için 304L malzeme, montaj plakası ve kapı tercihi; ESE için EMC contalı kapı ve iletken iç yüzey; BSE için ön kapı, sırt, yan paneller, üst kapak ve baza düzeni açıkça gösterilmelidir. Bakım kayıtlarında conta yüzeylerinin durumu, kapama mekanizması, korozyon veya yüzey hasarı, koruyucu iletken bağlantıları ve sonradan eklenen açıklıklar izlenmelidir. Temizlik yöntemi paslanmaz yüzeyle; müdahale yöntemi ise EMC yüzey sürekliliğiyle uyumlu seçilmelidir. Güncel teknik veri ve uygun aksesuar kodları, siparişten önce Tempa’nın ilgili seri dokümanıyla yeniden karşılaştırılmalıdır.
