Birtaş Kablo Endüstriyel Hareketli ve Kontrol Kabloları: Seçim Rehberi

Endüstriyel bir kablonun elektriksel olarak doğru kesitte olması, hareketli makinede güvenilir çalışacağı anlamına gelmez. Enerji zincirindeki tekrarlı bükülme, robot kolundaki burulma, hızlanma ve yavaşlamalar, yağ teması, aşınma ve elektromanyetik gürültü; iletken, damar bükümü, ekran ve dış kılıf üzerinde birlikte etkili olur. Bu nedenle hareketli ve kontrol kablosu seçimi “kaç damarlı, kaç milimetrekare?” sorusundan önce hareketin türünü, çevreyi, sinyal görevini ve beklenen servis düzenini tanımlamalıdır.

Birtaş Kablo portföyü endüstriyel hareketli kabloları; hareketli enerji zinciri, vinç ve tambur ile robotik hareket başlıklarına ayırır. Kontrol kablolarında ise PVC, PUR, HFFR, TPE, servo-motor, enkoder ve robotik gibi alt gruplar bulunur. Bu sınıflar birbiriyle ilişkili olsa da eş anlamlı değildir. Sabit tavada çalışan esnek bir kontrol kablosu, sürekli enerji zinciri çevrimi için otomatik olarak uygun sayılmaz; enerji zincirine uygun bir kablo da robot ekseninin burulma profiline veri sayfası doğrulanmadan taşınamaz.

Esneklik ile sürekli hareket dayanımını karıştırmayın

“Esnek kablo” ifadesi çoğu zaman montaj kolaylığını veya çok telli iletken yapısını anlatır. Sürekli hareketli kablo ise belirli bir bükülme yarıçapında, hızda, ivmede ve güzergâhta tekrarlanan mekanik yükü yönetmek üzere tasarlanır. Uygunluk değerlendirilirken yalnız iletken sınıfına bakılmaz; damarların büküm adımı, katman düzeni, ayırıcılar, ekranın hareket kabiliyeti, iç kılıf ve dış kılıfın birbirleriyle çalışması da önemlidir. Kablonun katalogda “çok esnek” olarak tanımlanması, kurulum koşullarına uyulmadığında sınırsız çevrim ömrü taahhüdü vermez.

Hareket profili için strok uzunluğu, çevrim sıklığı, günlük çalışma süresi, azami hız ve ivme, kablonun kendi ekseni çevresinde dönüp dönmediği ve hatta çekme yükü oluşup oluşmadığı kaydedilmelidir. Enerji zincirinde ağırlık, zincirin doluluk oranı ve kablolar arası sürtünme de hesaba katılır. Serbest sarkan bağlantıda ise salınım, çekme ve bağlantı noktasına aktarılan yük öne çıkar. Teknik şartnamede bu bilgiler yoksa aynı damar-kesit değerindeki farklı kablolar sağlıklı biçimde karşılaştırılamaz.

Hareketli enerji zinciri için kontrol kablosu seçimi

Enerji zincirinde kablo, zincirin nötr eksenini takip edecek ve tanımlı yarıçapta düzenli biçimde bükülecek şekilde yerleştirilir. Gereğinden sıkı doldurulan zincir, kabloların birbirine baskı yapmasına; farklı çapların kontrolsüz biçimde üst üste gelmesi ise sürtünme ve burulmaya yol açabilir. Kablo iki uçta üretici ve zincir tasarımına uygun biçimde sabitlenmeli, hareketli bölümde çekme yükü altında bırakılmamalıdır. Uzun stroklu yatay uygulamalarda destek ve kılavuz geometrisi ayrıca değerlendirilir.

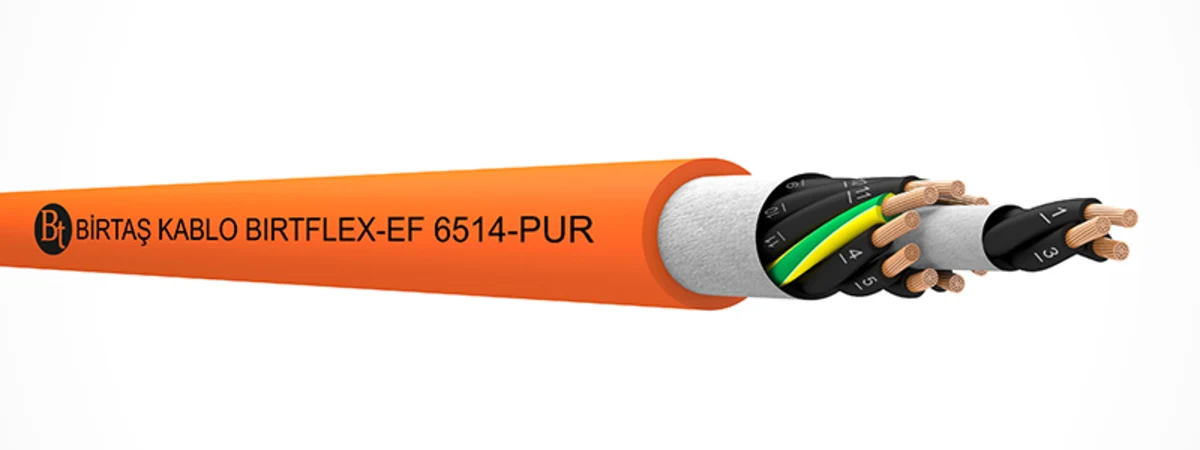

Birtaş Kablo’nun BIRTFLEX-EF 6514-PUR ürünü, resmî sayfada TPE yalıtımlı, çok esnek PUR kılıflı kumanda kablosu olarak tanımlanır. İletken yapısı EN 60228 Sınıf 6, beyan gerilimi 300/500 V olarak verilir. İlgili ürün föyünde sabit çalışma için −50 ile +90 °C, hareketli çalışma için −15 ile +80 °C; minimum bükülme yarıçapı sabitte 4 × D, hareketlide 7,5 × D değerleri yayınlanır. Bunlar yalnız bu ürün ailesinin belirtilen tasarımı için seçim girdisidir; kablo zincirinin yarıçapı kablonun gerçek dış çapı ve seçilen kesitle yeniden kontrol edilmelidir.

PUR kılıf seçimi tek başına bütün kimyasal ve mekanik riskleri çözmez. Üretici bu ürün için yırtılma, aşınma, çentik, hava koşulları, soğuk, yağ, çeşitli kimyasallar, hidroliz, mikrop, ozon ve UV dayanımı tarif eder; ancak sahadaki kimyasalın adı, konsantrasyonu, sıcaklığı ve temas süresi yine teyit edilmelidir. Alev geciktirici özellik de ürün varyantındaki seçenek ve işaretlemeye göre okunmalıdır. “PUR” adı, her formülün aynı yangın davranışına veya aynı kimyasal uyumluluğa sahip olduğu anlamına gelmez.

Kontrol sinyalinde ekran ve düşük kapasitans kararı

Kontaktör, fren, valf ve genel dijital I/O gibi kumanda devreleri ile düşük seviyeli analog sinyaller aynı elektromanyetik hassasiyete sahip değildir. Değişken hızlı sürücünün motor kablosu, yüksek akımlı güç hattı veya hızlı anahtarlanan yük yakınında taşınan kontrol sinyalleri için güzergâh ayırma, ekran ve eşpotansiyel kuşaklama birlikte planlanır. Ekranlı bir kablonun seçilmesi, yanlış sonlandırılmış ekranı veya güç-sinyal ayrımı yapılmayan tavayı telafi etmez.

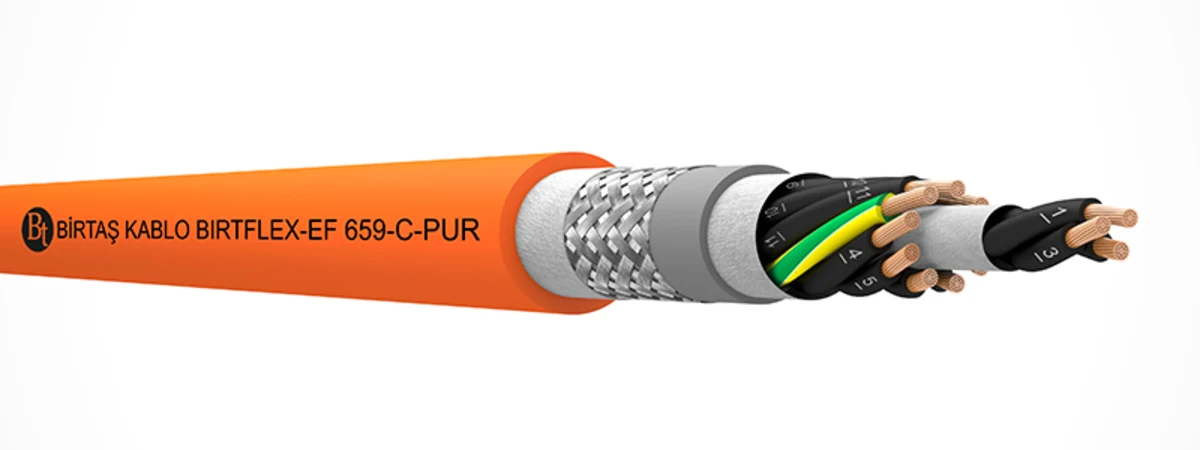

BIRTFLEX-EF 659-C-PUR, resmî ürün sayfasında PP yalıtımlı, çok esnek PUR kılıflı ve ekranlı kumanda kablosu olarak sunulur. Kalaylı bakır tel örgü ekranın dış elektriksel gürültülere karşı koruma sağladığı; düşük kapasitans ve hareketli endüstriyel kullanım hedefi açıkça belirtilir. Ürün ailesi enerji zinciri, taşıma ve üretim hattı, montaj hattı ve robotik uygulama gibi alanlarda değerlendirilir. Kesin damar sayısı, kesit, dış çap, gerilim, sıcaklık ve bükülme değeri sipariş edilen ürün kodunun tablosundan seçilmelidir.

Ekran bağlantısında amaç, parazit akımlarına düşük empedanslı ve kontrollü bir yol sağlamaktır. Örgüyü uzun, ince bir kuyruk ile bağlamak yüksek frekansta ekran performansını zayıflatabilir; uygun rakor veya 360 derece ekran kelepçesi tercih edilir. İki uçtan bağlantı, tek uçtan bağlantı veya fonksiyonel topraklama kararı sinyal türüne, frekansa ve tesisin eşpotansiyel yapısına göre mühendislik kapsamında verilmelidir. Koruyucu iletken ile sinyal ekranının görevleri karıştırılmamalıdır.

Robotik hareket ayrı bir kablo sınıfıdır

Altı eksenli bir robot kolunda kablo yalnız aynı düzlemde ileri geri bükülmez; farklı eksenlerde yön değiştirir ve kendi boyu boyunca burulur. Birtaş Kablo’nun robotik hareket kategorisi, sürekli bükülme ve yüksek hızlı eksen hareketlerine ek olarak metre başına ±180 dereceye kadar torsiyon koşulunu kategori düzeyinde tarif eder. Bu üst sınır her ürün ve her kurulum için otomatik değer olarak kullanılmamalı; seçilen ürün föyündeki torsiyon, test boyu ve hareket şartları doğrulanmalıdır.

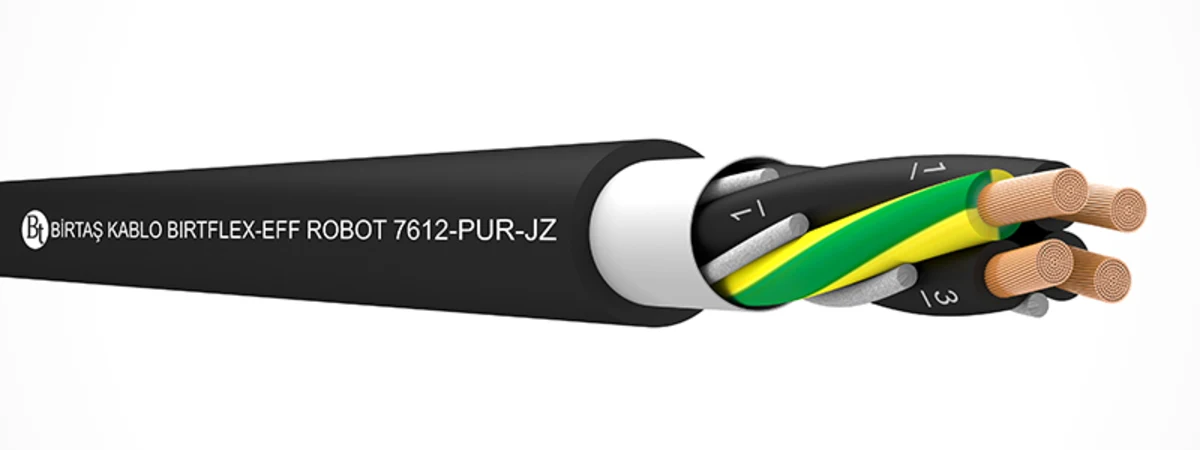

BIRTFLEX-EFF ROBOT 7612-PUR-JZ, TPE yalıtımlı, ekstra esnek PUR kılıflı kontrol kablosu örneğidir. Resmî açıklama; mekanik zorlanma, çekme, bükülme ve torsiyon bulunan robotik uygulamalar ile kablo zincirlerini kullanım alanları arasında sayar. Üretici iletken yapısını EN 60228 Sınıf 6’dan daha ince telli, yaklaşık Sınıf 7 olarak tanımlar; damarların dolgu elemanlarıyla uygun adımda büküldüğünü ve PTFE ayırıcı kullanıldığını belirtir. Bu yapı ürünün tasarım tarifidir; saha ömrü robot rotası ve montaj kalitesiyle birlikte oluşur.

PVC, PUR, HFFR ve TPE ifadelerini doğru okuyun

Malzeme kısaltmaları kablonun hangi katmanında kullanıldıklarıyla birlikte okunmalıdır. İletken yalıtımı PP veya TPE, iç kılıf farklı bir bileşik, dış kılıf ise PVC ya da PUR olabilir. PVC kontrol kabloları, uygun ürün ve kurulumda sabit veya sınırlı hareketli endüstriyel görevler için ekonomik seçenek sunabilir. PUR dış kılıf yoğun aşınma, yağ ve dış ortam etkilerinin bulunduğu hareketli uygulamalarda öne çıkar. HFFR tanımı yangın sırasında halojen gazı ve duman davranışı gereksinimleriyle ilişkilidir; mekanik hareket uygunluğunu tek başına belirlemez.

Bir kablo aynı anda “halojensiz”, “alev geciktirici”, “yağa dayanıklı” ve “hareketli” olabilir, fakat her özellik ayrı deney standardına ve tanımlı koşula dayanır. Teknik dosyada yalnız pazarlama ifadesi değil, ilgili test standardı, ürün föyü ve gerektiğinde kalite belgesi istenmelidir. Uygulama hastane, tünel, toplu taşıma veya kaçış alanı gibi özel yangın güvenliği koşullarına sahipse CPR sınıfı ve proje mevzuatı da ayrıca incelenir.

Güç, kontrol, servo, enkoder ve veri hatlarını ayırın

Aynı makine zincirinde motor beslemesi, fren hattı, termistör, enkoder geri bildirimi, emniyet devresi ve Ethernet kablosu bulunabilir. Bu devrelerin gerilimleri, akımları, frekansları ve parazit hassasiyetleri farklıdır. Damar sayısını azaltmak amacıyla uyumsuz görevleri tek kabloda birleştirmek; izolasyon koordinasyonu, EMC ve bakım açısından risk yaratabilir. Hibrit veya servo kablo kullanılacaksa güç damarları ile kontrol çiftlerinin yapısı, ekran düzeni ve sürücü üreticisinin bağlantı gereksinimi ürün bazında doğrulanmalıdır.

Kesit hesabı yalnız sürekli akıma dayanmaz. Hat uzunluğu, gerilim düşümü, başlangıç akımı, ortam sıcaklığı, zincirde yan yana kablo demeti ve hareketli kullanımın termal etkileri değerlendirilir. Kontrol ve analog sinyallerde döngü direnci, kapasitans ve ekran; enkoder veya veri hattında ise empedans, çift bükümü ve hedef protokol önem kazanır. Üretici bir kabloyu “kontrol kablosu” olarak tanımlıyorsa, onu yalnız konnektörü uyduğu için Ethernet veya servo geri besleme hattına dönüştürmek doğru değildir.

Enerji zinciri yerleşiminde uygulama kuralları

1. Gerçek dış çapı kullanın: Minimum bükülme yarıçapını nominal aile adından değil, seçilen ürün kodunun dış çapından hesaplayın.
2. Kabloyu burmadan serin: Bobinden kabloyu ekseni çevresinde döndürmeden açın; halkayı yana çekerek torsiyon oluşturmayın.
3. Boşluk bırakın: Zincirde kabloların serbestçe hareket edebileceği, fakat üst üste binmeyeceği alan sağlayın.
4. Çapları yönetin: Büyük çaplı güç kablosu ile küçük sinyal kablolarını uygun ayırıcılarla düzenleyin.
5. Çekme yükünü kesin: Kabloyu hareketli bölümde gergin bırakmayın; sabitleme noktalarını zincir ve kablo üreticisi yaklaşımıyla belirleyin.
6. Güzergâhı test edin: En kısa, en uzun ve ara konumlarda ezilme, sürtünme, bindirme ve bağlantı yükünü gözlemleyin.

Devreye alma ve bakım planı

Kabul testinde kablo etiketleri, ürün kodları ve makara bilgisi proje listesiyle karşılaştırılır. İzolasyon, damar sürekliliği, PE ve ekran bağlantıları uygun test yöntemiyle doğrulanır. Makine önce düşük hızda, sonra kademeli olarak çalışma hızına çıkarılır; zincirin dönüş bölgesi, kabloların birbirine göre hareketi ve bağlantı noktaları izlenir. Robot uygulamasında bütün program pozları, acil duruş ve yeniden başlatma hareketleri değerlendirilir. Ölçüm cihazının test gerilimi bağlı elektroniklere zarar vermeyecek şekilde seçilmelidir.

Periyodik bakımda dış kılıfta parlama, yassılaşma, kesik veya çatlak; zincir içinde talaş ve kir; sabitleme noktalarında gevşeme; konnektörlerde çekme yükü aranır. Arızalı kablonun yalnız hasarlı bölgesini hareket alanında eklemek, bükülme ve sızdırmazlık davranışını bozabilir. Değişim kablosu tam ürün kodu ve aynı hareket koşuluyla doğrulanmalı, arıza kök nedeni düzeltilmeden yalnız kablo yenilenmemelidir.

Teklif için hazırlanması gereken teknik veri

• Kablonun görevi, gerilim, akım, damar sayısı, kesit, sinyal veya protokol bilgisi
• Sabit, serbest, enerji zinciri, robotik, festoon ya da tambur hareket sınıfı
• Strok, çevrim, hız, ivme, torsiyon, çekme yükü ve mevcut bükülme yarıçapı
• İç ve dış ortam; minimum-maksimum sıcaklık, yağ ve kimyasal temas ayrıntısı
• UV, ozon, su, aşınma, kıvılcım, kaynak çapakları ve yangın davranışı gereksinimleri
• Ekran, PE, damar tanımlama, kılıf rengi, konnektör ve sonlandırma yaklaşımı
• Kablo zinciri iç ölçüsü, doluluk, ayırıcılar, mevcut kablolar ve üç boyutlu güzergâh
• Gerekli standart, sertifika, test raporu, metraj, tolerans ve yedek parça miktarı

Oskon’un seçim yaklaşımı, kabloyu makineden bağımsız bir sarf malzemesi olarak değil hareket, elektrik ve çevre koşullarının ortak bileşeni olarak ele alır. Birtaş Kablo ailesi içinden uygun aday belirlendikten sonra tam ürün kodu, güncel veri sayfası ve kurulum koşulları birlikte doğrulanır. Bu yöntem, katalogdaki en yüksek değeri seçmek yerine gerçek uygulamada izlenebilir ve bakım yapılabilir bir kablolama çözümü oluşturmayı hedefler.
